〈單片機延時程序〉
MOV：這是一條指令，意思是傳遞數據。說到傳遞，我們都很清楚，傳東西要從一本人的手上傳到另一本人的手上，也就是說要有一個接受者，一個傳遞者和一樣?xùn)|西。從指令MOV R7，#250中來分析，R7是一個接受者，250是被傳遞的數，傳遞者在這條指令中被省略了（注意：并不是每一條傳遞指令都會省的，事實上大部份數據傳遞指令都會有傳遞者）。它的意義也很明顯：將數據250送到R7中去，因此執行完這條指令后，R7單元中的值就應當是250。在250前面有個#號，這又是什么意思呢？這個#就是用來說明250就是一個被傳遞的東西本身，而不是傳遞者。那么MOV R6，#250是什么意思，應當不用分析了吧。
DJNZ：這是另一條指令，我們來看一下這條指令后面跟著的兩個東西，一個是R6，一個是D2，R6我們當然已知是什么了，查一下D2是什么。D2在本行的前面，我們已學過，這稱之為標號。標號的用途是什么呢？就是給本行起一個名字。DJNZ指令的執行過程是這樣的，它將其后面的第一個參數中的值減1，然后看一下，這個值是否等于0，如果等于0，就往下執行，如果不等于0，就轉移，轉到什么地方去呢？可能大家已猜到了，轉到第二個參數所指定的地方去（請大家用自已的話講一下這條語句是怎樣執行的）。本條指令的最終執行結果就是，在原地轉圈250次。
執行完了DJNZ R6，D2之后（也就是R6的值等于0之后），就會去執行下面一行，也就是DJNZ R7，D1，請大家自行分析一下這句話執行的結果。（轉去執行MOV R6，#250，同時R7中的值減1），最終DJNZ R6，D2這句話將被執行250*250=62500次，執行這么多次同一條指令干嗎？就是為了延時。
一個問題：如果在R6中放入0，會有什么樣的結果。
二、時序分析：
前面我們介紹了延時程序，但這還不完善，因?yàn)?，我們只知道DJNZ R6，D2這句話會被執行62500次，但是執行這么多次需要多長時間呢？是否滿足我們的要求呢？我們還不知道，所以下面要來解決這個問題。
先提一個問題：我們學校里什么是最重要的。（鈴聲）校長能出差，老師能休息，但學校一日無鈴聲必定大亂。整個學校就是在鈴聲的統一指揮下，步調一致，統一協調地工作著。這個鈴是按一定的時間安排來響的，我們能稱之為“時序��時間的次序”。一個由人組成的單位尚且要有一定的時序，計算機當然更要有嚴格的時序。事實上，計算機更象一個大鐘，什么時候分針動，什么時候秒針動，什么時候時針動，都有嚴格的規定，一點也不能亂。計算機要完成的事更復雜，所以它的時序也更復雜。
我們已知，計算機工作時，是一條一條地從ROM中取指令，然后一步一步地執行，我們規定：計算機訪問一次存儲器的時間，稱之為一個機器周期。這是一個時間基準，好象我們?nèi)擞谩懊搿弊鳛槲覀兊臅r(shí)間基準一樣，為什么不干脆用“秒”，多好，很習慣，學下去我們就會知道用“秒”反而不習慣。
一個機器周期包括12個時鐘周期。下面讓我們算一下一個機器周期是多長時間吧。設一個單片機工作于12M晶體震蕩器，它的時鐘周期是1/12（微秒）。它的一個機器周期是12*（1/12）也就是1微秒。（請計算一個工作于6M晶體震蕩器的單片機，它的機器周期是多少）。
MCS-51單片機的所有指令中，有一些完成得比較快，只要一個機器周期就行了，有一些完成得比較慢，得要2個機器周期，還有兩條指令要4個機器周期才行。這也不難再解，不是嗎？我讓你掃地的執行要完成總得比要你完成擦黑板的指令時間要長。為了恒量指令執行時間的長短，又引入一個新的概念：指令周期。所謂指令周期就是指執行一條指令的時間。INTEL對每一條指令都給出了它的指令周期數，這些數據，大部份不需要我們?nèi)ビ洃?，但是有一些指令是需要記住的，如DJNZ指令是雙周期指令。
下面讓我們來計算剛才的延時。首先必須要知道晶體震蕩器的頻率，我們?cè)O(shè)所用晶體震蕩器為12M，則一個機器周期就是1微秒。而DJNZ指令是雙周期指令，所以執行一次要2個微秒。一共執行62500次，正好125000微秒，也就是125毫秒。
練習：設計一個延時100毫秒的延時程序。
要點分析：1、一個單元中的數是否能超過255。2、如何分配兩個數。
三、復位電路
一、復位方式
⒈ 復位條件
RST引腳保持2個機器周期以上的高電平。
⒉ 復位電路

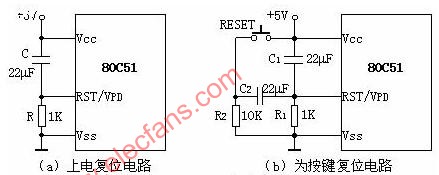

〈單片機復位電路〉
⒊ 復位后CPU狀態
PC： 0000H TMOD： 00H
Acc： 00H TCON： 00H
B： 00H TH0： 00H
PSW： 00H TL0： 00H
SP： 07H TH1： 00H
DPTR：0000H TL1： 00H
P0～P3：FFH SCON： 00H
IP：×××00000B SBUF： 不定
IE：0××00000B PCON： 0×××0000B
任何單片機在工作之前都要有個復位的過程，復位是什么意思呢？它就象是我們上課之前打的預備鈴。預備鈴一響，大家就自動地從操場、其它地方進入教室了，在這一段時間里，是沒有老師干預的，對單片機來說，是程序還沒有開始執行，是在做準備工作。顯然，準備工作不需要太長的時間，復位只需要5ms的時間就能了。如何進行復位呢？只要在單片機的RST管腳上加上高電平，就能了，按上面所說，時間不少于5ms。為了達到這個要求，能用很多種辦法，這里供給一種供參考，見圖1。實際上，我們?cè)谏弦淮螌?shí)驗的圖中已見到過了。
這種復位電路的工作原理是：通電時，電容兩端相當于是短路，于是RST管腳上為高電平，然后電源通過電阻對電容充電，RST端電壓慢慢下降，降到一定程序，即為低電平，單片機開始正常工作。
