為了實現多點會議電視系統，必須設置MCU。MCU實質上是一臺多媒體信息交換機，進行多點呼叫和連接，實現視頻廣播、視頻選擇、音頻混合、數據廣播等功能，完成各終端信號的匯接與切換。MCU與現行交換機不同之處在于，交換機完成的是信號的點對點連接，而MCU則要完成多點對多點的切換、匯接或廣播。

　　什么是視頻會議系統和MCU：

　　1、MCU（Multi-point Control Unit 多點控制單元 ） 視頻會議的核心部分。 協調及控制多個終端間的視訊傳輸。

　　有兩部分組成分別是MC （Multipoint Controller）及MP （Multipoint Processor）。MC主要是負責協調終端間傳輸頻道使用的先后順序及利用H.245來界定傳輸內容的規格；MP則是在MC的控制規則之下真正在從事影音的再制作、轉送（Switch）以及一些視訊流的處理。MCU中MC是必須要具備的管理功能，MP則視終端處對視頻的處理能力及整體環境架構而有取舍的余地。

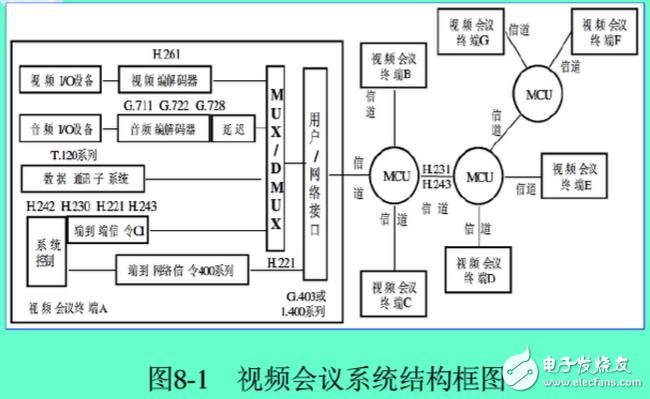

　　2、視頻會議的組成

　　會議系統的組成非常簡單，每個會場安放一臺視頻會議終端，終端接上電視機作為回顯設備、接上網絡作為傳輸媒介就可以了。一臺終端通常有一臺核心編解碼器、一個攝像頭，一個全向麥克風以及一個遙控器。核心編解碼將攝像頭和麥克風輸入的圖像及聲音編碼通過網絡傳走，同時將網絡傳來的數據解碼后將圖像和聲音還原到電視機和音響上，即實現了與遠端的實時交互。終端通過呼叫IP地址或ISDN號碼進行連接（專線無需撥號）。但在有三點會場就必須采用MCU（視頻會議多點控制單元）進行管理。

　　同電話交換機相似，MCU（多點控制單元）的作用就是在視頻會議三點以上時，決定將哪一路（或哪四路合并成一個）圖像作為主圖像廣播出去，以供其他會場點收看。所有會場的聲 音是實時同步混合傳輸?shù)?。在具有MCU 視頻 會議系統終端構成 的會議系統里，所有終端的音視頻數據均實時傳到MCU供選擇廣播。MCU的數據流量較大，通常接于網絡的中心交換機上，控制人員通過筆記本電腦調用MCU管理界面在會場進行遠程管理。呼叫方式可以由控制人員由MCU呼叫各個終端，亦可由各終端呼叫控設置好的會議號。

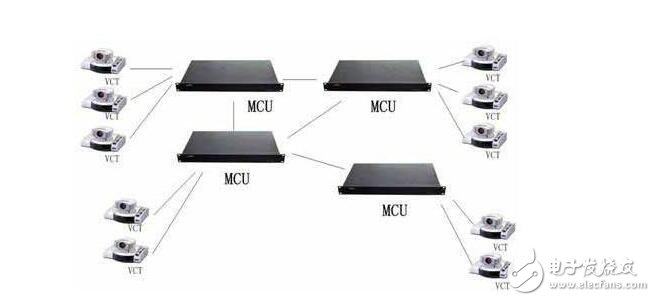

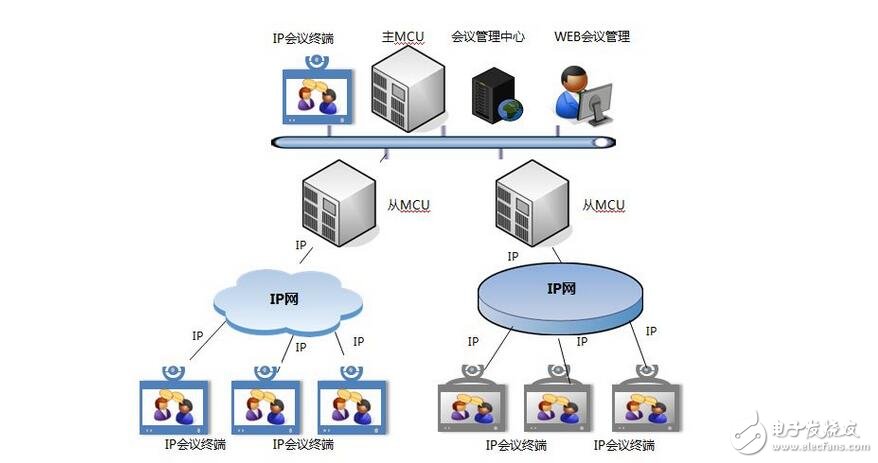

　　如果客戶規劃的視頻會議系統網絡比較大，在MCU下面還可建立另外視頻會議網，兩個網的MCU實現視音頻交換，此種方法叫MCU的級連。比如，中央到各省的視頻會議網絡帶寬為2M，省上自己亦有自己的視頻會議系統。中央開會用自己的MCU，省上開會用省上的MCU，需要上傳下達時，將MCU級連起來就可以了。級連的好處一是管理上不會混亂；二是到中央的帶寬亦不允許省下面幾十點的數據全擠到這上面來。

　　什么是MCU

　　為了實現多點會議電視系統，必須設置MCU。MCU實質上是一臺多媒體信息交換機，進行多點呼叫和連接，實現視頻廣播、視頻選擇、音頻混合、數據廣播等功能，完成各終端信號的匯接與切換。MCU與現行交換機不同之處在于，交換機完成的是信號的點對點連接，而MCU則要完成多點對多點的切換、匯接或廣播。

　　MCU的作用

　　MCU的作用是對輸入的多路會議電視信號進行切換，但是由于會議電視信號中包含圖像、語音及數據三類不同的信號，因此，MCU的切換作用又不像電話交換那樣只是簡單地將語音信號進行轉接，它要對三類信號進行不同的處理。MCU對語音信號采取多路混合的方式（當然也可采用切換方式）傳送，對視頻信號采取直接分配的方式傳送，對于數據信號采取廣播方式或MLP方式傳送。此外，MCU還要完成對通信控制信號、網絡接口信號的處理。

　　MCU主要處理的數據：

　　視頻會議MCU的行業定義：

　　MCU是一個物理實體。為長方體，外觀一般類似影蝶機。MCU不能獨立使用。必須配合視頻會議終端一起使用。

　　MCU主要分為兩個部分，分別是MC （Multipoint Controller）及MP （Multipoint Processor）。 MCU中文名稱為多點控制單元，又稱單片微型計算機（SingleChipMicrocomputer），是指隨著大規模集成電路的出現及其發展，將計算機的CPU、RAM、ROM、定時數器和多種I/O接口集成在一片芯片上，形成芯片級的計算機，為不同的應用場合做不同組合控制！

　　MCU主要處理三類數據：

　　1.視頻信號：主要由視頻處理器完成

　　MCU對食品信號一般采用直接分配的方式，若某會議場點有人發言，它的圖像信號便會傳送到MCU，MCU將其切換到與它相連接的所有其它會議場點，。如果每個會議場點需要同時觀看多個場點的圖像（多窗口系統或多監視器系統）時，MCU的視頻處理器才對多路視頻信號進行混合處理。

　　2.音頻信號：主要由音頻處理器完成。

　　如果只有一個會議場點發言，MCU將其音頻信號切換到其它會議場點，若同時又幾個會議場點發言，MCU根據會議控制模式選出一個音頻信號，將其切換到其他會議場點。

　　音頻處理器由語音代碼轉換器和語音混合模塊組成。前者從各個端口輸入的數據流的幀結構中分離出各種語音信號，并進行譯碼，然后送入語音混合器進行線性疊加，最后送入編碼器，形成合適的編碼形式，插入到輸出的數據流中。

　　3.數據信號：主要由數據處理器完成。

　　MCU采用廣播方式將某一會議場點的數據切換到其它會議場點，這主要用于主席控制模式，此外，MCU結構中網絡接口模塊和控制處理器也是必不可少的。其中，網絡接口模塊分輸入、輸出兩方向，該模塊校正輸入數據流和輸出數據流，并按本地系統的時鐘定位輸入的數據流。在接口模塊的輸出方向輸入所需的各種信令和信息，形式信道幀，以便輸出到通信網絡數字信道?？刂铺幚砥髦饕?fù)責決定正確的路由選擇，混合或切換音頻、視頻、數據信號，并對會議進行控制。

　　MCU是多點視頻會議系統的關鍵：

　　MCU的作用相當于一個交換機的作用，但它又與一般電話網中的交換機不一樣。前者是對數字信號進行切換，而后者對模擬信號進行切換。MCU將來自各會議場點的信息流，經過同步分離后，抽取出音頻、視頻、數據等信息和信令，再將各會議場點的信息和信令，送入同一種處理模塊，完成相應的音頻混合或切換、視頻混合或切換、數據廣播和路由選擇、定時和會議控制等過程，最后將各會議場點所需的各種信息重新組合起來，送往各相應的終端系統設備。

　　MCU還有自動統一傳輸速率的功能：同一次會議的所有終端系統應該工作在同一速率上，如果與它連接的終端速率不一致，它會自動選擇所有終端系統的最低速率為工作速率。

　　MCU用來支持三個以上節點設備的會議，點到點通信無需其接入。在H.323系統中，一個MCU由一個多點控制器MC和幾個多點處理器MP組成，但也可以不包含NP.MC處理終端間的H.245控制信息，從而決定它對視頻和音頻的通常處理能力。在必要的情況下，MC還可以通過判斷哪些視頻流和音頻流需要多點廣播來控制會議資源。MC并不直接處理任何媒體信息流而將它留給MP來處理。MP對音頻、視頻或數據信息進行混合、切換和處理。MC和MP可能存在于一臺專用設備中或作為其它的H.323組件的一部分。
