bootloader會處理所有的重置向量。在重置后，會調用bootloader的startup例程。首先，bootloader會讀取PP0引腳的狀態。如果引腳值為邏輯0，bootloader就會開始工作。如果是邏輯1，就會調用用戶應用程序的startup例程。如果用戶應用的重置向量不可用(地址0xEFFE-0xEFFF上的字被擦除)，那不管怎么樣bootloader都會開始運行。用戶可以重寫這個代碼以更改啟動條件。

中斷向量

在用戶應用用到了中斷的情況下，需要使用IVBR寄存器重定位中斷向量表。bootloader被放在最高的一個地址塊中，地址0xF000-0xFFFF。這個區域是受保護的，所以用戶的應用程序不能把中斷向量表放在默認的地址0xFF10-0xFFFF。這種方案的優點是bootloader不會受到電源故障的影響，這可能會在重寫中斷和重置向量時發生。

掩碼組與part ID

每個硅掩碼組都有一個特定的part ID，位于兩個8位寄存器中，PARTIDH和PARTIDL中，地址在0x001A和0x001B。

當要把s-record編程到flash內存中去時，bootloader會檢查是否地址位于物理flash內存上。當?shù)刂窡o效時，會返回一個錯誤。

在bootloader工程的PartID.h文件中可以找到當前支持的掩碼組和part ID。

用戶指南

這個部分描述了使用這個bootloader的每一步。

配置S12的bootloader

在CodeWarrior for S12(X)集成開發環境中打開Bootloader_S12工程。bootloader在v5.0和v5.1中測試過了。

如圖2選擇target。

?

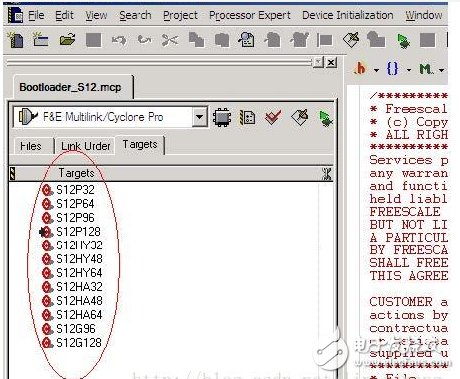

圖 2.S12 target選項

通過引腳PP0來決定是啟動bootloader還是用戶應用程序。如果PP0是低電平，就會啟動bootloader，如果PP0是高電平，就會啟動用戶應用程序。如果這個默認配置不好用，用戶可以在Start12.s中重寫這個代碼。

配置S12X的bootloader

在CodeWarrior for S12(X)集成開發環境中打開Bootloader_S12X工程。bootloader在v5.0和v5.1中測試過了。

打開文件Config.h并進行如下設置：
設置FLASH_PRESCALER(加載到FCLKDIV寄存器中的值)以讓flash運行頻率在800-1050kHz間，如參考手冊所述。
設置PLL以使總線頻率達到40MHz?？梢岳眠@個應用筆記附帶的PLL計算器。

如圖3選擇target。

?

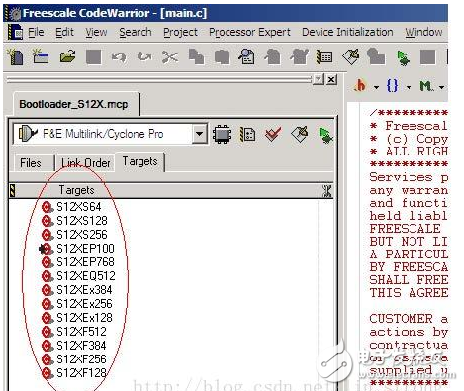

圖 3.S12X target選項

通過引腳PP0來決定是啟動bootloader還是用戶應用程序。如果PP0是低電平，就會啟動bootloader，如果PP0是高電平，就會啟動用戶應用程序。如果這個默認配置不好用，用戶可以在StartS12X.s中重寫這個代碼。

Bootloader指南

編譯工程并通過BDM設備下載bootloader到MCU中去。

打開串口調試助手。設置波特率為9600，1個起始位，8數據位，1數據位，流控制Xon/Xoff。

用串行連接線連接PC和開發板。

讓PP0為低電平，然后重啟MCU。

bootloader就啟動了，然后你會在串口調試助手中看到如下信息。見圖4。

?

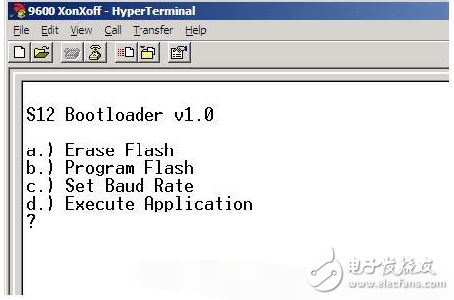

圖 4.最初的界面

?

輸入“a”以擦除flash內存。第一次不需要這一步，因?yàn)閒lash已經被BDM設備擦除了。

輸入“b”以編程flash。

現在將用到的S-record作為文本文件發送—見圖5。瀏覽被下載到MCU中的S-record。
為了測試目的，使用附加到這個應用筆記上的示例S-records。S-records必須使用特定的格式。請參考章節6，“怎么寫用戶應用程序”以及章節7，“怎么轉換將被bootloader下載的S-Record”。

?

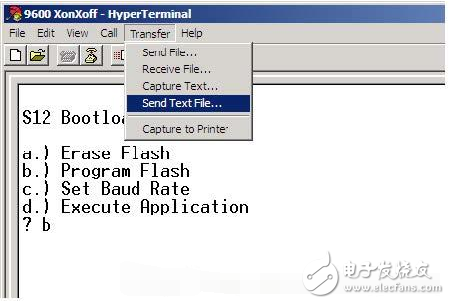

圖 5.發送文本文件
