汽車數量越來越多，而傳統的交通信號燈控制模式采用的是定時控制，由于車流量是隨時變化的，當此時沒有車通過，而相對的車要等到此方向的綠燈結束顯示紅燈才能通過，在時間和空間方面的應變性能較差，這樣不僅浪費了時間，還使得相對方向的車輛造成“堵車”現象。城市交通的暢通與否是考量城市經濟發展水平的一個重要指標，解決好公路交通燈控制問題是保障交通安全、有序、快捷運行的重要環節，紅綠燈是交通疏導最有效和最常見的方式。為克服這種少車路口綠燈時無車通行或多車路口綠燈通行時間短而堵車等資源浪費的現象，本文采用S7-200PLC系列中的CPU224對十字路口交通燈進行控制。

1、PLC控制系統的硬件設計

1.1、控制要求

用PLC實現交通燈控制，控制要求如下：在十字路口的東西、南北方向各設紅、綠、黃燈，它們按照一定的時序輪流發亮。用啟動開關控制交通燈系統的啟動，按下停止開關，系統停止工作。

（1）南北方向禁止通行時間內，南北方向紅燈亮55s，東西方向綠燈亮50s后閃爍2s，再黃燈亮3s。

（2）東西方向禁止通行時間內，南北方向綠燈亮30s后閃爍2s，再黃燈亮3s。東西方向紅燈亮35s。

（3）綠燈閃爍頻率為亮0.5s，滅0.5s。

（4）系統循環工作。具體控制要求如表1所示。

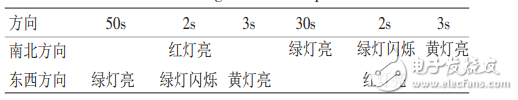

表1交通燈控制要求

1.2、I/O分配表

本系統采用S7-200PLC系列的CPU224，該類型PLC有l(wèi)4個輸入點和l0個輸出點。根據控制要求，交通燈PLC控制系統的I/0分配表如表2所示。該系統有兩個輸入點，分別是系統啟動按鈕和停止按鈕。啟動按鈕使系統開始正常運行，維修時用停止按鈕暫停系統。6個輸出分別是南北方向與東西方向的交通燈。

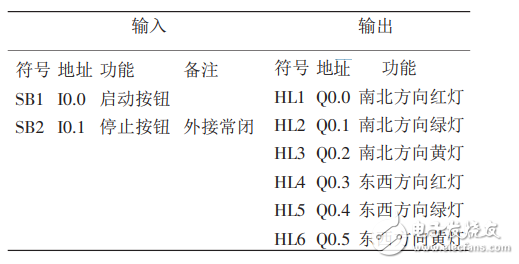

表2 ?I/0分配表

1.3、原理接線圖

相同方向同種顏色的指示燈同時工作，為確保同一方向同一顏色的交通燈同步，采用并聯輸出，也可以節省輸出點數，南北方向與東西方向12個信號燈合并為6個輸出。圖1為交通信號燈PLC控制系統原理接線圖。

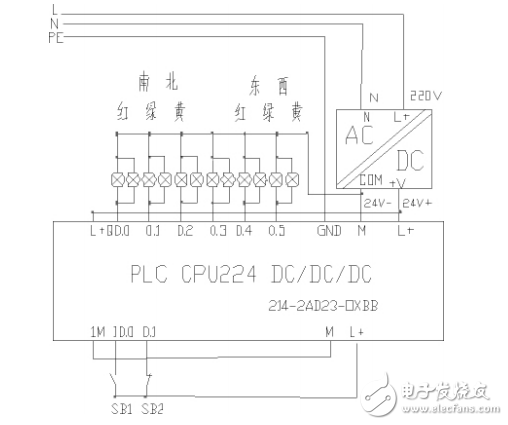

圖1 ?PLC控制交通燈原理接線圖

2、PLC控制系統的軟件設計

2.1、時序圖

交通燈在南北方向與東西方向的運行狀態是不同的。在一個周期90s的時間內，南北方向：紅燈亮55s，綠燈亮30s后閃爍2s，再黃燈亮3s。東西方向：綠燈亮50s閃爍2s，黃燈亮3s后，紅燈亮35s，圖2所示為交通燈運行時序圖。綠燈閃爍頻率均為亮0.5s，滅0.5s。

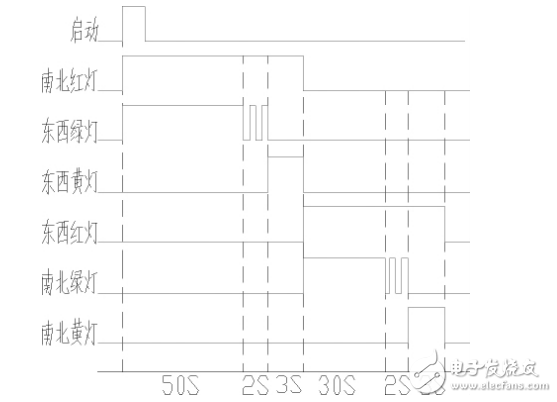

圖2 ?交通燈運行時序圖
