本文使用虛擬儀器LabVIEW軟件開發出一套基于軟件的交通燈實驗控制系統來模擬交通燈的控制，即可實現無邏輯控制硬件的交通燈控制實驗系統，并能進行實驗?zāi)M，使學生掌握交通燈的軟件控制方法。相對于可編程序控制器PLC、單片機等方案來實現，加強了軟件開發過程的理解，也節約了試驗系統開發成本。

1、LabVIEW簡介

LabVIEW是一種圖形化的編程語言，它廣泛地被工業界、學術界和研究實驗室所接受，是一個標準的數據采集和儀器控制軟件。虛擬儀器是20世紀80年代興起的一項新技術，是現代儀器儀表發展的重要方向，在建模仿真、設計規劃和教育訓練等方面都有應用。LabVIEW具備各種編程平臺的通用功能，比方數據類型、事件處理、循環結構因此成為功能強大的圖形化編程工具，LabVIEW并不僅僅是一門編程語言。虛擬儀器（VirtualInstrument，簡稱VI），每個VI，均含一個用戶接口，這個接口叫前面板，通俗來說即與儀器面板對應的軟面板。還有一個后面板，也叫作程序框圖。VI的設計，包括前面板和程序框圖的設計。VI就是通過前面板和程序框圖的設計，使用圖形化的編程語言，編程實現軟件的程序功能。

2、交通燈控制系統設計方案

2.1、控制方案

十字路口交通信號紅綠燈通常為三種控制形式。第一種為傳統紅綠燈，即綠燈切換到紅燈之前，車輛由動到靜，用黃燈緩沖過度；紅燈切換到綠燈時，車輛由靜到動沒有緩沖過度；第二種是在傳統紅綠燈控制形式的基礎上增加綠燈閃爍（簡稱綠閃）功能，即在綠燈時段行將結束的最后3秒閃爍三次，其目的是提示綠燈時段行將結束，并保留黃燈緩沖過度；第三種是數顯紅綠燈，即倒計時數字顯示紅綠黃燈的時段。由于全過程有時間顯示，不要綠燈閃爍，但可以保留黃燈。文中采用第一種和第三種相結合的控制方式。

2.2、前面板設計

文中所設計的十字路口控制模型由兩條東西方向的車道和南北方向的車道在交匯處設置。在交匯處東西南北四個方向各設置一個交通信號燈，每個交通信號燈由紅、黃、綠三盞燈構成。打開LabVIEW2012軟件，新建一個VI，并命名為交通燈仿真，在前面板上右擊→指示燈→圓形指示燈，一共需要12個燈，東西南北四個方向各三個信號燈，右擊指示燈，打開屬性，在外觀里面設置燈亮和燈滅的顏色，燈亮的時候分別是紅、綠、黃三種顏色。燈滅的時候不顯示。紅綠燈對交通的影響起著至關重要的作用，如何合理地設置紅綠燈時間是解決交叉路口交通問題的關鍵。設置紅綠燈的時間，設置南北方向紅燈和東西方向紅燈時間及倒計時顯示。前者用數值輸入控件，后者用數值顯示控件。設定完顯示時間之后右擊數據，單擊數據操作，單擊當前值設置為默認值，保存設定的數值。這樣做的目的是下次實驗系統打開后依然保存上次設定的時間數值，否則設定數值在本次程序關閉后會消失。

汽車數量的急劇增加，給城市交通帶來了極大的壓力。特別是在上下班高峰期，巨大的車流量使得道路擁擠，造成了不必要的時間浪費與經濟損失。所以設計可靠、安全、便捷的智能交通燈控制系統有極大的現實必要性。傳統的交通燈的缺陷也日益出現，其設計過于死板，紅綠燈交替變換時間過于程式化，達不到道路的最大通行效率是最明顯的問題。傳統的十字路口交通控制系統中，一般只采用紅綠黃燈分方向輪流控制形式，沒有考慮到實時的各方向路面車流輛情況，緊急突發事件的應急處理等，這樣的控制顯得不夠靈活，無法達到最優的交通指揮目的。為了模擬實際交通燈的控制，還可以在實驗系統中設置交通管制的功能，改變紅綠燈的亮滅時間，比如設置南北方向禁行，讓東西方向的車流放行或者設置東西方向禁行，讓南北方向的車流放行等功能，即可通過下拉列表控件實現設計功能。

2.3、程序框圖設計

2.3.1、交通燈正常運行

在程序框圖界面上使用條件結構判斷程序是否進入交通管制，交通燈在正常條件下工作，未實行交通管制的情況下，程序進入假分支。在結構選板中有兩種順序結構，分別是平鋪式順序結構和層疊式順序結構，為了節約程序后面板空間，這里使用層疊式順序結構。首先在層疊式順序結構的第一幀中給12個布爾燈（交通燈）賦值為F，即交通燈都不亮。南北方向和東西方向的紅燈倒計時賦值為0。在第二幀里設計東西方向通行，南北方向禁行，即給南北方向的兩個綠燈賦值為F，東西方向的兩個紅燈賦值為T。南北方向紅燈倒計時顯示。第三幀讓南北紅燈和東西綠燈滅，給它們賦值為F。第四幀顯示東西方向的黃燈。在第五幀里設計東西方向禁行，南北方向通行，即給南北方向的兩個綠燈賦值為T，東西方向的兩個紅燈賦值為F。東西方向紅燈倒計時顯示。南北方向紅燈倒計時顯示程序框圖如圖1所示。

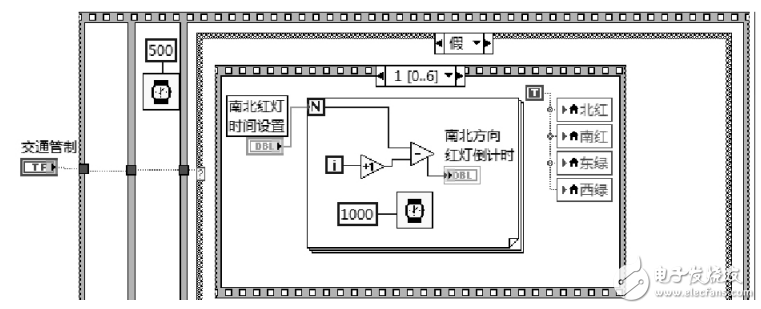

圖1 ?南北方向紅燈倒計時顯示

如圖1所示，南北方向紅燈倒計時顯示時間為南北方向紅燈設置時間減去循環次數。同時南北方向紅燈亮，東西方向綠燈亮。

第六幀讓南北綠燈和東西紅燈滅，賦值為F。第七幀顯示南北方向的黃燈亮的程序。黃燈閃爍程序如圖2所示。

圖2 ?黃燈閃爍程序分支

2.3.2、交通管制情況

為了適應實際交通問題，當實行交通管制時，交通燈模擬實驗系統依然能實現這部分功能，在程序框圖中，實行交通管制，程序進入真分支。在層疊式順序結構的第一幀里讓所有燈滅，即給所有燈賦值為F。在第二幀中設定南北方向通行，東西方向禁行，給東西方向紅燈賦值為T，南北方向綠燈設置為T，其余燈賦值為F。在第三幀中設定東西方向通行，南北方向禁行，東西方向綠燈賦值為T，南北方向紅燈賦值為F，其余燈賦值為F。在第四幀中是黃燈閃爍程序分支。
