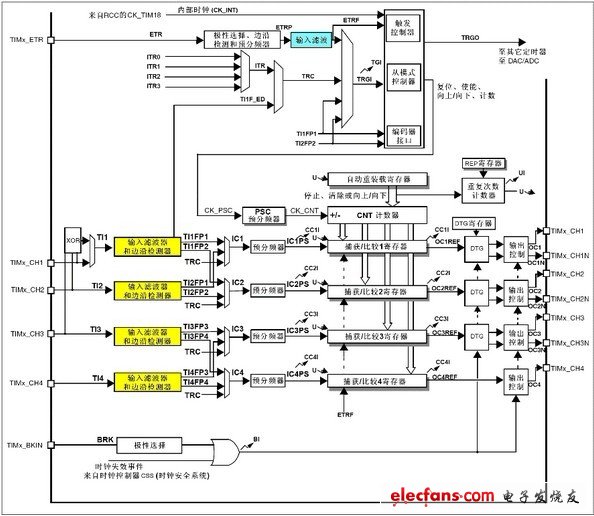

STM32的定時器輸入通道都有一個濾波單元，分別位于每個輸入通路上(下圖中的黃色框)和外部觸發輸入通路上(下圖中的蘭色框)，它們的作用是濾除輸入信號上的高頻干擾。

具體操作原理如下：

在TIMx_CR1中的CKD[1:0]可以由用戶設置對輸入信號的采樣頻率基準，有三種選擇：
1）采樣頻率基準fDTS=定時器輸入頻率fCK_INT
2）采樣頻率基準fDTS=定時器輸入頻率fCK_INT/2
3）采樣頻率基準fDTS=定時器輸入頻率fCK_INT/4

然后使用上述頻率作為基準對輸入信號進行采樣，當連續采樣到N次個有效電平時，認為一次有效的輸入電平。

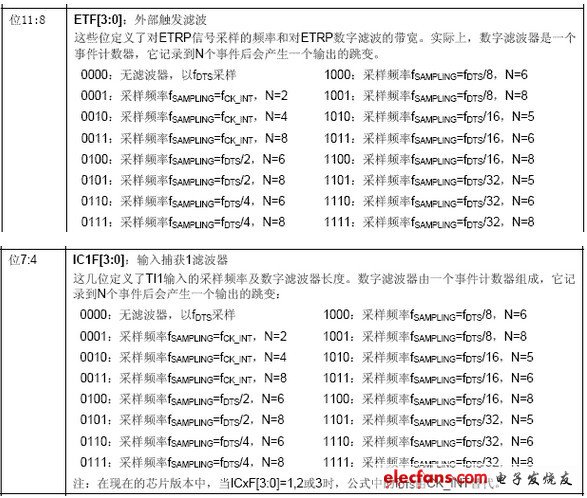

實際的采樣頻率和采樣次數可以由用戶程序根據需要選擇；外部觸發輸入通道的濾波參數在從模式控制寄存器(TIMx_SMCR)的ETF[3:0]中設置；每個輸入通道的濾波參數在捕獲/比較模式寄存器1(TIMx_CCMR1)或捕獲/比較模式寄存器2(TIMx_CCMR2)的 IC1F[3:0]、IC2F[3:0]、IC3F[3:0]和IC4F[3:0]中設置。

例如：當fCK_INT=72MHz時，選擇fDTS=fCK_INT/2=36MHz，采樣頻率fSAMPLING=fDTS/2=18MHz且N=6，則頻率高于3MHz的信號將被這個濾波器濾除，有效地屏蔽了高于3MHz的干擾。

比如，結合輸入捕獲的中斷，可以輕松地實現按鍵的去抖動功能，而不需要軟件的干預；這可是由硬件實現的去抖動功能，大大節省了軟件的開銷和程序代碼的長度。

每個定時器最多可以實現4個按鍵的輸入，這個方法也可以用于鍵盤矩陣的掃描，而且因?yàn)槭峭ㄟ^中斷實現，軟件不需頻繁的進行掃描動作。
