提高FPGA設計生產力的工具、技巧和方法，影響FPGA設計周期生產力的最大因素是什么？許多設計人員的答案是，時序收斂是影響產品設計走向市場的關鍵。高效實現時序收斂，獲得可信的結果是每一位設計師的夢想。然而，這僅僅是問題的一部分。

要在整個設計周期中真正做到高效率，設計師需要依賴整個設計環境以及其中的多種工具來管理流程復雜性，并為FPGA設計的獨特風格和方法提供真實的解決方案。一個完整有效的設計環境提供了問題的焦點和透明性，最好是提供一個無縫的解決方案。

要提供最大的生產力，一個完整的FPGA設計環境應當包括如下一些主要特性：
·快速確定時序問題—所提供的工具能夠為設計師提供關鍵信息，從而使他們迅速發現潛在的瓶頸?！だ靡幌盗幸晥D探究結果—設計良好的工具可以讓設計師從多個視角察看有關時序路徑的信息。

·以設計為中心，而非工具—能夠在不同視圖間無縫切換，工具操作透明，但設計問題清晰。
·提供有意義的中間結果—生產力包括能在盡早的階段監測設計性能。如果盡早解決問題，結果是每天可以有更多的重復機會。
·管理復雜的源代碼結構—設計工具需要方便的源文件的管理，提供兼容設計人員所喜好的源代碼控制機制的能力和方法。
使用支持更快、更容易的時序收斂并且支持設計聚集的設計工具。下面的例子詳細討論了上面的話題。

快速確定時序問題

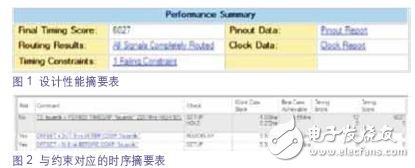

“設計滿足時序要求嗎？”每次通過布局布線完成設計實施時，通常設計師都會問這個問題。無論答案是什么，設計人員都希望以簡潔的形式立即獲得此類信息，如圖1所示。

?

下一個問題就是“到底有多少滿足時序要求，又有多少沒有達到？”圖2給出了與每一約束對應的時序結果簡表。

利用不同的視圖探究結果

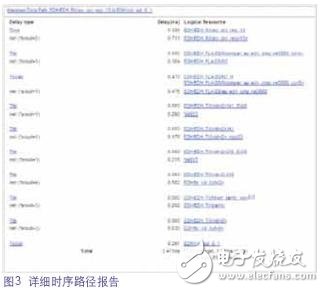

一旦以摘要形式呈現時序結果，還可以很容易地察看特定約束或路徑的詳細信息。從上面的摘要中，簡單地點擊一條約束，設計師就可以看到更詳細的時序報告，如圖3所示。

?

設計人員可以非?？焖俜奖愕貜母邔訒r序摘要轉到詳細的文本信息，了解特定的時序路徑。

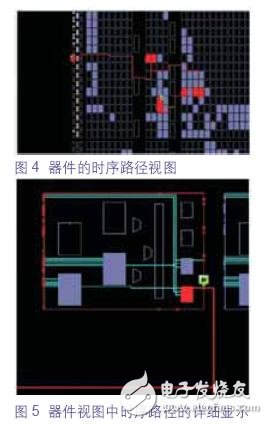

文字信息只是了解設計時序特性的一種方法。通常，圖形顯示更有幫助。對于上面的設計，點擊超鏈接可以得到在FPGA器件中時序路徑的實際物理實現的圖形顯示，如圖4所示。

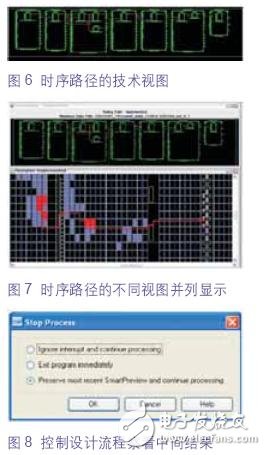

上面的物理器件視圖通常很有用，但對于理解設計中不同的時序路徑細節來說，其它表示方式也同樣有用。一種基于原理圖技術的視圖如圖6所示。

在這一時序路徑視圖中，很容易看出數據路徑中的邏輯層次數，并了解時序路徑如何穿越設計層次中的不同部分。還可以逐漸放大顯示的原理圖，顯示其它邏輯連接到構成本路徑的單元的情況。

以設計為中心，而非工具

通過同一設計問題的多種視圖，設計師能夠以不同的方式考慮時序問題，并定制針對問題的最適合的解決方案。當所有這些觀察點都集成在單個設計環境中時，在不同視圖之間的切換就只需點擊一下鼠標就可以了。有時還可以將多個視圖并列顯示，如圖7所示。

提供有意義的中間結果

在FPGA設計過程的中間，運行多個實施是很平常的。對于有大量時序要求的大型設計來說，能夠檢查中間結果是很有用的。通過方便的方法暫停、檢測和恢復實施過程，設計師可以在設計編譯的過程中獲得更好的設計可視性，如圖8所示。

想象一下，過度的時序約束可能需要更多時間才能夠完成設計實施的布局和布線階段。通過暫停流程，有些設計師可能認為設計時序已經“足夠接近”， 從而可以將設計提交到實驗室繼續進行功能調試。同時，做完這一步后，還可以恢復布局布線，繼續進行優化處理以滿足最終時序要求。

更重要的是，通過檢查中間結果，設計師可以更快地確定是否存在任何時序關鍵區域并盡早采取行動。

管理復雜的源代碼結構

隨著設計復雜性的增加，源代碼結構的復雜性也在增加。許多設計師采用第三方源代碼控制工具來管理復雜性并保證源代碼文件的一致性。這些文件不僅限于HDL源文件，還包括約束文件、仿真測試基準等。

每位設計師都有處理這些問題的特有風格和方法，因此并沒有適用于所有用戶的萬能解決方案。通過提供方便的機制來確定并有選擇地輸出FPGA設計項目中的所有源代碼/文件，設計師可以采用最適合自己需要的外部源代碼控制工具。輸出過程還包括輸出ASCII 形式的項目信息，以后可利用這一信息重建這一項目的早期階段。

結語

對FPGA設計生產力來說，快速實現時序接近確實是一項關鍵因素。能否快速了解設計時序狀態是衡量FPGA設計環境有效性的關鍵。由于導致時序路徑出現時序失敗的原因很多，因此設計師需要從多種不同角度(文字和圖形)掌握方便察看時序信息的能力。這樣他們才能夠做出如何改進設計時序的最佳決策。無縫且透明的綜合工具將可幫助快速實現時序收斂
