任何一種 split 交易協議都存在 Requesters 得不到期望的 Completion 的風險。為了允許 Requesters 使用一種標準方式從這種情況下恢復，規定了 Completion timeout機制。

PCIE 規范規定發出需要 Completions 的 Requests 的 PCIE 設備必須實現 Completion Timeout 機制。配置 Requests 除外。PCIE 設備每發出一個需要 Completions 的Requests，Completion timeout 機制被激活。PCIE Root Complexes, PCI Express-PCI Bridges, 和 Endpoints 需要實現 Completion timeout 機制。Switches 不需要主動發起操作，因而不需要 Completion timeout。

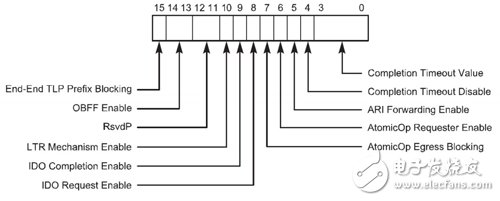

Completion timeout 可以通過配置軟件禁止。配置寄存器 Device Control 2 的
bit 4 控制 Completion Timeout 的禁止。

?

在V7的Gen3 Integrated Block中，對Completion Timeout的實現有一些特殊的地方，在應用時需要加以注意。

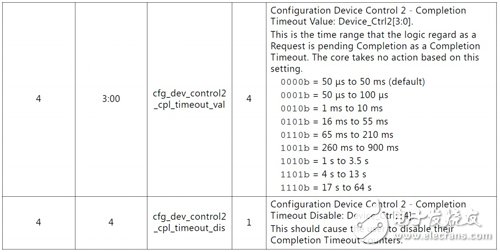

首先，配置寄存器Device Control 2的bit[3:0]規定了Completion timeout的值，bit4控制Completion timeout的disable。這一部分和規范一致。

?

此外，在Gen3 Integrated Block的屬性里面，有一些屬性和Completion timeout
相關。首先是PF0_DEV_CAP2_CPL_TIMEOUT_DISABLE，這個屬性控制是否允
許Completion timeout被disable。默認這個屬性是設置為FALSE的。如果需要修改這個屬性，需要在相應的verilog/VHLD代碼里面修改。

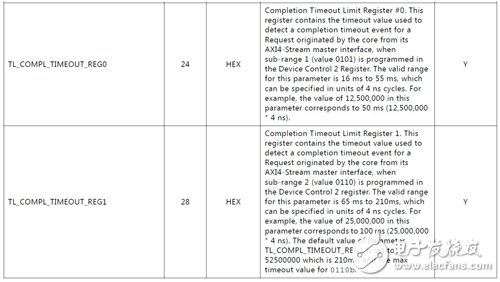

其次還有TL_COMPL_TIMEOUT_REG0/1這兩個屬性，控制timeout的值。這
兩個屬性分別對應evice Control 2的bit[3:0]設置為0101和0110的情況。這兩種設置下，timeout的值由這兩個屬性控制。同樣，這兩個屬性也可以通過相關的
verilog/VHLD代碼修改。

?

事實上，雖然Device Control 2的bit[3:0]定義了9種timeout的值，只有bit3[3:0]
設置為0101和0110時，Gen3 Integrated Block的Completion timeout機制才能工作。設置為其他值時，Completion timeout機制并不工作。這一點要特別注意，如果需要timeout機制，一定要把Device Control 2的bit[3:0]設置為這兩個值中的其中一個。

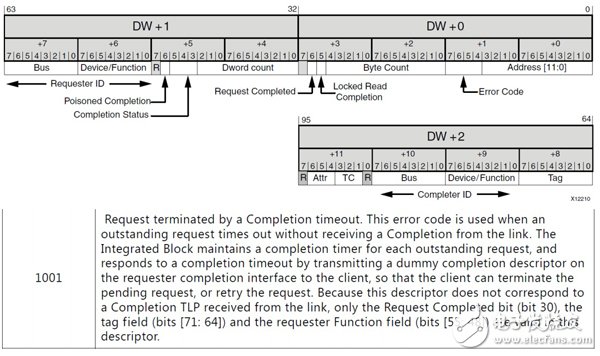

當出現timeout時，在Requester Completion總線上，completion的bit[15:12]將設為1001，表示出現timeout。這時，Completion只有bit 30（request Completed bit）, bits [71: 64] (tag field) 和bits [55: 48]（requester Function field）有效。

?

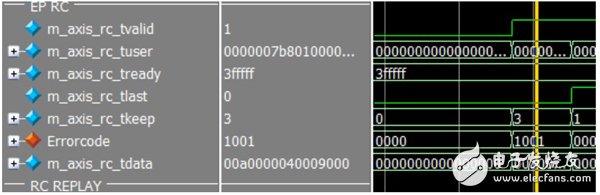

下圖是一個仿真得到的TIMEOUT波形，設置Device Control 2的bit[3:0]為0x5，設置PF0_DEV_CAP2_CPL_TIMEOUT_DISABLE為FALSE，設置TL_COMPL_TIMEOUT_REG0/1為0x1（為了縮短仿真時間）。當Requester沒有得到Completion，timeout以后，可以看到RC總線上出現了1001的Error code。

?
