采用ADuM1201的CAN總線隔離方法

can（controller area network）[3]總線又稱控制局域網絡，最早由德國bosch公司推出，用于汽車內部測量與執行部件之間的數據通信。can已被公認為幾種最有前途的現場總線之一。其總線規范已被iso國際標準組織制訂為國際標準。can的主要優點：1、為多主工作方式，可以很方便地構成多機備份系統；2、可以點對點、點對多點及廣播方式收發數據，通信速率最高可達1mb/s（此時通信距離最長為40m），實際節點數可達100個，直接通信距離最遠可達10km（速率在5kb/s以下）；3、can網絡上的節點可分為不同的優先級，以滿足不同的實時要求；4、采用非破壞性仲裁技術，能夠有效地避免總線沖突；5用短幀結構，每一幀的有效字節數為8個（短幀傳輸時間短、受干擾概率小、重發時間短，每幀信息都有crc校驗及其他檢錯措施，可保證數據的低出錯率；6、通信介質可為雙絞線、同軸電纜或光纖，選擇靈活地；7、總線節點在錯誤嚴重的情況下，具有自動關閉輸出功能，以使總線上其他節點的操作不受影響。

基于can總線的智能節點的設計有經典的電路，本文介紹一種新的思路，可應用煤礦等場合。

1 系統概述

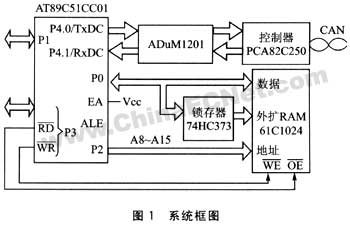

如圖1所示，本系統由單片機、隔離器、can控制器和外擴的ram組成，其中，單片機選擇atmel公司推出的t89c51cc01[4]，它是一種功能強大的8位微控制器，自帶can控制器和32kb flash存儲器的8位微處理器，與8051系列單片機兼容，靜態時鐘模式；其周期時間為300ns，內有32kb閃速程序存儲器，可在系統編程，包括有2kb閃速引導存儲器，2kb eeprom和1.2kb ram；可控制15個can通道，這些通道可編程用于接收、發送或接收緩沖器，可為網絡節點提供硬件支持，并且內部還有a/d轉換和pwm發生器等其他功能。?
?

at89c51cc01輸出的信號不能與物理總線直接相連，必須使用can總線收發器，因此外接了基于can總線協議的總線收發器pca82c250，選擇了經典的控制電路，pca82c250是can控制器與總線之間的物理接口，可以提供對總線的差動發送和接收功能，針對canl和canh的兩種輸出狀態，總線具有兩種不同的電平，這兩種電平可以差分輸入，接收端呈現顯性或隱性兩種狀態。同時，使用pca82c250可以增長通信距離，提高系統的瞬間抗干擾能力。

由于現場情況十分復雜，各節點之間存在很高的共模電壓，雖然can接口采用的是差分傳輸方式，具有一定的抗共模干擾的能力，但當共模電壓超過can驅動器的極限接收電壓時，can驅動器就無法正常工作了，嚴重時甚至?xí)龤酒蛢x器設備，因此，為了適應強干擾環境或是高的性能要求，必須對can總線各通信節點實行電氣隔離。

傳統的can總線隔離方法是光耦合器技術，使用光束來隔離和保護檢測電路，以及在高壓和低壓電氣環境之間提供一個安全接口。目前一般使用6n137光電隔離器件。以toshiba公司的6n137為例，其工作電壓為5v，最高速率10mbps，工作溫度一般為0－70℃，隔離電壓為2500v（有效值），并且以dip8型封裝，每個芯片僅提供一個隔離通道，這些性能已經限制了6n137在更高要求的環境中應用，因此本系統采用了adi公司推出的新型雙通道數字隔離器adum1201。adum1201有諸多優于光電隔離器件性能的地方，可滿足can總線的要求。

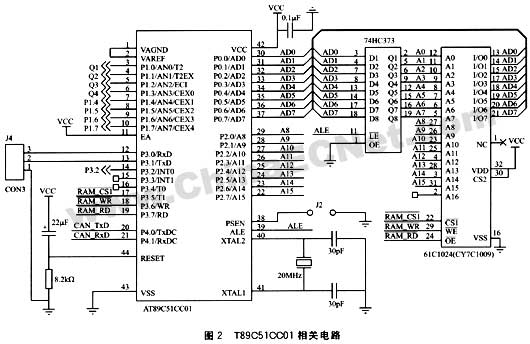

雖然at89c51cc01內部有1kb的eram可用來存儲程序，但是為了保證數據存儲具有足夠大的空間，設計中外擴了128字節的ram，即61c1024，具體電路連接如圖2所示。

?

pca82c250將接收到的所有總線上傳輸?shù)膸?，通過電流和電壓隔離，傳送到t89c51cc01的can模塊，can模塊比較接收碼寄存器和幀的id碼，相等的則接收，并引發一個接收中斷，在接收中斷的處理中，at89c51cc01讀取can模塊接收緩沖區中的數據，將其傳送到61c1024的雙口ram中，最后，pc通過pci總線定時讀取61c1024雙口ram中的數據。

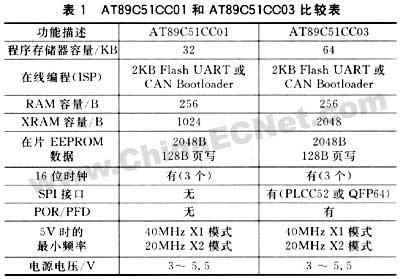

另外，這里用到的單片機at89c51cc01也可用at89c51cc03[5]來代替，兩者的比較如表1所列。

?

2 adum1201

adum1201是adi公司推出的新產品。它采用的icoupler技術是基于芯片尺寸的變壓器，而不是基于光電耦合器所采用的led與光電二極管的組合。這種技術由于取消了光電耦合器中的光電轉換過程，并且采用了icoupler變壓器專利技術集成變壓器驅動和接收電路，從而實現了光電隔離器無法比擬的性能優勢，由于使用晶片級制造工藝直接在芯片上制造icouple變壓器，所以icouple通道比光電耦合器有效地實現通道之間的集成，以及比較容易地實現其他半導體功能。

由于沒有光電耦合器中影響效率的光電轉換環節，所以icoupler數字隔離器無需驅動led的外部電路，功耗僅為光電耦合器的1/10－1/50。這種新的基于電磁的隔離方法，在抗高溫影響方面遠優于光耦合器，icoupler數字隔離器在125℃高溫環境下性能和可靠性并不下降，因此可以采用低成本、小體積的soic封裝，這樣不但降低了成本還減小了芯片的體積。另外，icoupler數字隔離器的隔離通道具有比光耦合器更高的數據傳輸速率，時序精度和瞬態共模抑制能力，其額定隔離電壓是高隔離度光電耦合器的2倍，并且數據傳輸速率和時序精度是其10倍。此外，與光電耦合器不同的是，多通道icoupler數字隔離器能在同一芯片內提供正像和反向通信通道，這樣就可以使得信號的傳輸方向更加靈活，簡化了芯片間的硬件連接線路。

adum1201具有諸多優于光電隔離器的優點：

1、速度更高--最高速率可以達到25mbps；
2、功耗更低--功耗低于同數據傳輸率時傳統光電隔離器的1/10，最小工作電流為0.8ma；
3、性能更高--時序精度，瞬態共模抑制力，通道間匹配程度均優于傳統光電隔離器；
4、體積更小--集成度更高，印制電路板面積為傳統光電隔離器的40％；
5、價格更便宜--每通道成本為傳統光電隔離器的40％；
6、應用更靈活--與傳統光電耦合器不同的是，多通道icoupler數字隔離器能在同一芯片內提供正向和反向通信通道。

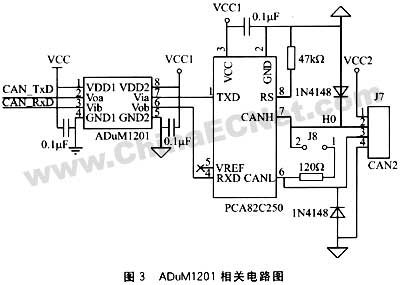

adum1201所隔離的兩端有各自的電源和參考地，電源電壓為2.7－5.5v，這樣可以實現低電壓供電，從而進一步降低系統功耗，系統中使用的電源是5v。電源和參考地之間接入0.01－0.1μf電容，以消除高頻干擾，電容和電源之間的距離應在20mm以內，這樣可以達到更好的濾波效果。由于兩個隔離通道高度匹配，通道間串?dāng)_很小，并且采用兩通道輸入/輸出反向設計，非常適合can總線雙向收發的特性，大大簡化可隔離器與所隔離兩端的硬件連接。需要注意的是：gnd1與gnd2是兩個不同的參考地，否則將達不到隔離的效果；adum1201正常工作時，兩端的供電源需要同時上電才能保證adum1201兩通道都能正常工作，如果有一個沒有上電就能導致整個芯片無法正常工作，相關電路連接如圖3所示，其中兩個in4148為防雷擊管，用來防止總線上的瞬變干擾。

?

隔離芯片adum1201處于系統的中間，用來隔離各傳感器節點，比傳統的光電隔離器件具有更好的性能。adum1201消除了傳統光電隔離器不確定的傳輸速率、非線性的傳輸函數以及溫度和壽命對器件的影響，無需其他驅動和分立元件，提供了更加穩定的轉化性能，而且在相同的信號傳輸速率下功耗只有光電隔離器的1/10－1/6。另外，adum1201以單一芯片實現了can總線節點之間的電氣隔離，并采用雙轉化通道，兩通道方向相反的特殊結構，非常適合于can總線信號的傳輸，大大簡化了系統的硬件結構，同時，由1個隔離芯片代替以往的2個，大大增加了通道間的匹配程度，使系統獲得更好的隔離性能。

結語

本節點的設計利用傳統的經典電路，并外adum1201代替?zhèn)鹘y(tǒng)的光電隔離器件，降低了系統功耗，簡化了系統結構，綜合了系統穩定性，提高了系統的性能，成板之后調試效果良好，并且為基于can總線的智能節點的應用設計提供了一定的參考價值。
