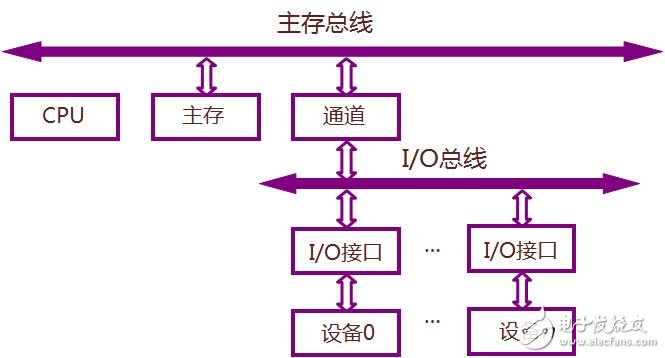

在許多單處理器的計算機中，使用一條單一的系統總線來連接CPU、主存和I/0設備，叫做單總線結構。此時要求連接到總線上的邏輯部件必須高速運行以便在某些設備需要使用總線時能迅速獲得總線控制權;而當不再使用總線時，能迅速放棄總線控制權。

　　單總線結構

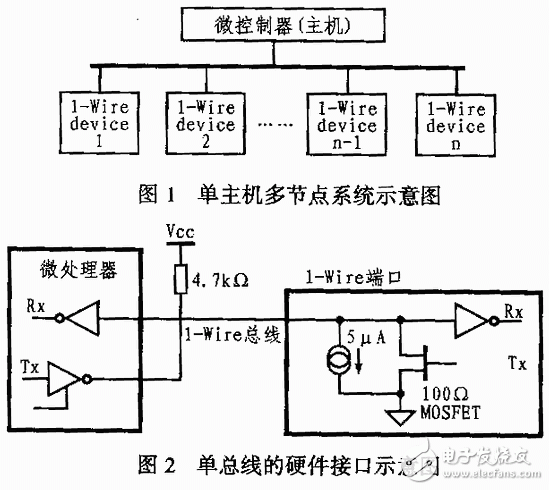

　　單總線主機或從機設備通過一個漏極開路或三態端口連接至該數據線，這樣允許設備在不發送數據時釋放數據總線，以允許設備在不發送數據時能夠釋放總線，而讓其他設備使用總線。

　　單總線要求外接一個約5 k的上拉電阻．這樣，當單總線在閑置時，狀態為高電平。如果傳輸過程需要暫時掛起，且要求傳輸過程還能夠繼續，則總線必須處于空閑狀態。

　　傳輸之間的恢復時間沒有限制，只要總線在恢復期間處于空閑狀態（高電平）。如果總線保持低電平超過480 us，總線上的所有器件將復位。另外，在寄生方式供電時，為了保證單總線器件在某些工作狀態下（如：溫度轉換器件、EEPROM寫入等）具有足夠的電源電流，必須在總線上提供強上拉。

　　單總線流程：

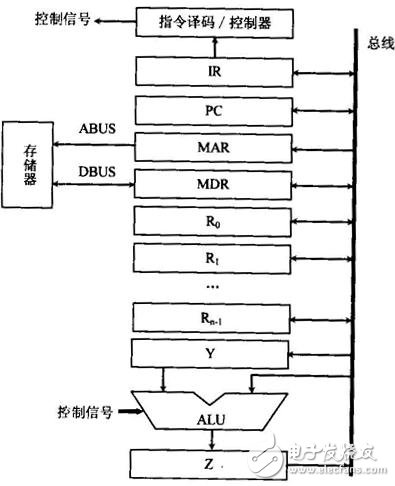

　?。?）取指令：當CPU取一條指令時，首先把程序計數器PC中的地址同控制信息一起送至總線上。在“取指令”情況下的地址是主存地址，此時該地址所指定的主存單元的內容一定是一條指令，而且將被傳送給CPU。

　?。?）傳送數據：取出指令之后，CPU將檢查操作碼。操作碼規定了對數據要執行什么操作，以及數據是流進CPU還是流出CPU。

　?。?）I/0操作：如果該指令地址字段對應的是外圍設備地址，則外圍設備譯碼器予以響應，從而在CPU和與該地址相對應的外圍設備之間發生數據傳送，而數據傳送的方向由指令操作碼決定。

　　（4）DMA操作：某些外圍設備也可以指定地址。如果一個由外圍設備指定的地址對應于一個主存單元，則主存子以響應，于是在主存和外設間將進行直接存儲器傳送（DMA）。

　?。?）單總線結構容易擴展成多CPU系統：這只要在系統總線上掛接多個CPU即可。
