TXD：發送端，一般表示為自己的發送端，正常通信必須接另一個設備的RXD。

RXD：接收端，一般表示為自己的接收端，正常通信必須接另一個設備的TXD。

正常通信時候本身的TXD永遠接設備的RXD！

自收自發：正常通信時RXD接其他設備的TXD，因此如果要接收自己發送的數據顧名思義，也就是自己接收自己發送的數據，即自身的TXD直接連接到RXD，用來測試本身的發送和接收是否正常，是最快最簡單的測試方法，當出現問題時首先做該測試確定是否產品故障。也稱回環測試。

電平邏輯：

TTL電平：通常數據表示采用二進制，規定+5V等價于邏輯“1”，0V等價于邏輯“0”，稱作TTL信號系統，是正邏輯

RS232電平：采用-12V到-3V，等價于邏輯“0”，+3V到+12V的邏輯電平，等價于邏輯“1”，是負邏輯的。

產品說明：

1、主芯片為CP2102，安裝驅動后生成虛擬串口

2、USB取電，引出接口包括3.3V（《40mA），5V，GND，TX，RX，信號腳電平為3.3V，正邏輯

3、板載狀態指示燈、收發指示燈，正確安裝驅動后狀態指示燈會常亮，收發指示燈在通信的時候會閃爍，波特率越高亮度越低

4、支持從300bps~1Mbps間的波特率

5、通信格式支持：1）5，6，7，8位數據位；2）支持1，1.5，2停止位；3）odd，even，mark，space，none校驗

6、支持操作系統：windowsvista/xp/server2003/200，MacOS-X/OS-9，Linux

7、USB頭為公頭，可直接連接電腦USB口

8、貼片元件為SMT工藝生產，質量穩定

9、不含USB頭體積為：33*15（mm）

模塊與單片機請遵循以下連接：

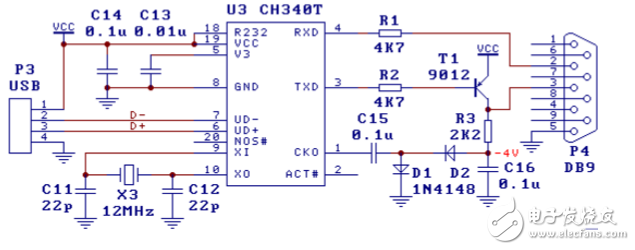

usb轉ttl電路圖（一）：USB轉3線制RS232串口

圖中也是USB轉3線制RS232串口，只是輸出RS232信號的電平幅度略低。CH340的R232引腳為高電平，啟用了輔助RS232功能，只需外加二極管、三極管、電阻和電容就可代替7.2.節中專用的電平轉換電路U5，所以硬件成本更低。

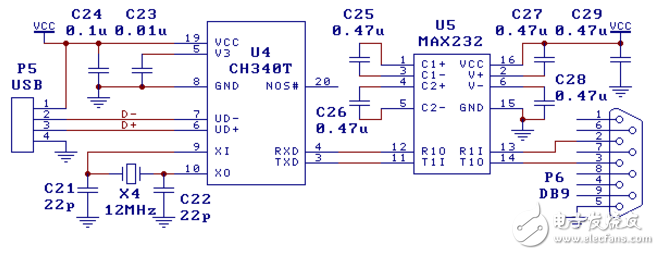

usb轉ttl電路圖（二）：USB轉RS232串口

圖中是USB轉最基本也最常用的3線制RS232串口，U5為MAX232/ICL232/SP232等。

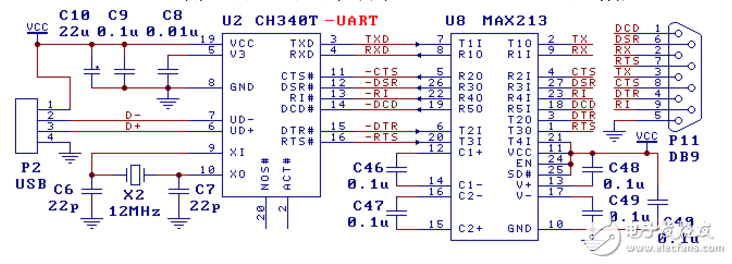

usb轉ttl電路圖（三）：USB轉9線串口

下圖是由CH340T實現的USB轉RS232串口。CH340提供了常用的串口信號及MODEM信號，通過電平轉換電路U8將TTL串口轉換為RS232串口，端口P11是DB9插針，其引腳及功能與計算機的普通9針串口相同，U8的類似型號有MAX213/ADM213/SP213/MAX211等。

如果只需要實現USB轉TTL串口，那么可以去掉圖中的U8及電容C46/C47/C48/C49/C40。圖中的信號線可以只連接RXD、TXD以及公共地線，其它信號線根據需要選用，不需要時都可以懸空。

P2是USB端口，USB總線包括一對5V電源線和一對數據信號線，通常，+5V電源線是紅色，接地線是黑色，D+信號線是綠色，D-信號線是白色。USB總線提供的電源電流最大可以達到500mA，一般情況下，CH340芯片和低功耗的USB產品可以直接使用USB總線提供的5V電源。如果USB產品通過其它供電方式提供常備電源，那么CH340也應該使用該常備電源，如果需要同時使用USB總線的電源，那么可以通過阻值約為1Ω的電阻連接USB總線的5V電源線與USB產品的5V常備電源，并且兩者的接地線直接相連接。

C8容量為4700pF到0.02μF，用于CH340內部電源節點退耦，C9容量為0.1μF，用于外部電源退耦。晶體X2、電容C6和C7用于時鐘振蕩電路。X2是頻率為12MHz的石英晶體，C6和C7是容量為22pF的獨石或高頻瓷片電容。如果X2選用低成本的陶瓷晶體，那么C6和C7的容量必須用該晶體廠家的推薦值，一般情況下是47pF。

在設計印刷線路板PCB時，需要注意：退耦電容C8和C9盡量靠近CH340的相連引腳；使D+和D-信號線貼近平行布線，盡量在兩側提供地線或者覆銅，減少來自外界的信號干擾；盡量縮短XI和XO引腳相關信號線的長度，為了減少高頻干擾，可以在相關元器件周邊環繞地線或者覆銅。

usb轉ttl電路圖（四）

USB轉串口設計原理

USB接口：主要由3部分組成：USB接頭、USB供電、USB數據收發，其原理如如下：

1.USB接頭：提供USB物理接口，通過USB線與USB設備進行連接。

2.USB供電：整個USB轉串口線無需外接電源，直接使用USB供電即可。

3.USB數據收發：USB接口與USB轉串口芯片主芯片（PL2303）的通訊。

USB轉串口主芯片：USB轉串口主芯片模塊，USB轉串口主芯片是電路的核心部分，提供USB和串口的橋轉換，它主要由三個部分組成，分別是USB轉串口芯片PL2303、PL2303工作晶振和PL2303外圍電路。

1.USB轉串口主芯片：USB轉串口芯片內部功能框圖如下：

2.PL2303工作晶振：提供PL2303工作時鐘，最大支持12M頻率。

3.PL2303外圍電路：依據PL2303數據手冊要求添加外圍電路，具體各外圍電路功能，見PL2303手冊。

RS232接口：RS232接口部分實現串口RS232電平與TTL電平的轉換。模塊原理圖如下，主要由2個部分組成，SP232EH芯片、串口接口。

1.SP213EH芯片：將SP2303的TTL電平的串行接口，轉換成普通的RS232電平。以及將普通的RS232電平電平轉換成TTL電平串行接口。

2.標準的DB9公頭，可以直接設備進行數據通信。
