QPYD-03液晶顯示模塊有8根數據線、12根控制線和電源線，其中數據端DB0～DB7直接與單片機P0口連接，片選信號CS用單片機的地址總線控制，WR和RD分別直接與單片機的讀寫WR和RD連接，A0用來選擇兩個不同的地址(A0=0時為指令口地址、A0=1時為數據口地址)。
　　8031片內不帶EPROM，程序和自定義字符集字模都放在EPROM27512中。接口電路見圖1。其中QPYD-03的VEE為液晶驅動電壓+26.1V，調節顯示的對比度；LCDCS為片選信號，由GAL16V8給出。

　　軟件采用單片機C51語言，并采用模塊化結構，主要包括清屏、西文及數字的顯示、漢字的顯示、多西文或漢字或混合顯示等模塊。
3.1總體設計思想

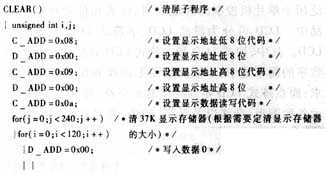

　　對于清屏，實質就是寫入“空”字符(00h)，以清除屏上原有的信息，用for循環就可簡單實現，具體見源代碼的實現部分。
　　對于西文、數字及漢字的顯示，QPYD-03顯示模塊可控制320*240點陣的液晶顯示器。對于8 *8點陣的西文及數字，每屏可顯示40列、30行。對于16*16點陣的漢字，每屏可顯示20列、15行。漢字有文本和圖形兩種顯示方式，使用文本方式顯示一個漢字需寫入4個代碼，但一般只能顯示32個漢字，而使用圖形方式，盡管一個漢字需寫入32個字節，但由于可顯示漢字多，作者選用圖形方式。

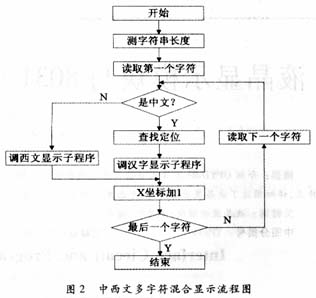

　　很多情況下，液晶顯示需要多西文、數字、漢字的顯示或者西文數字漢字的混合顯示，為此，作者設計并編制了多字符漢字混合顯示程序，使程序代碼具有較高的可讀性和運行效率。圖2給出了程序流程圖。圖中字模的保存與查找的實現是通過struct結構體來實現的。

3.2軟件實現

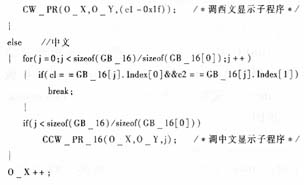

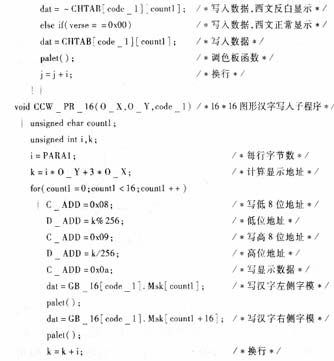

　　以下為液晶顯示器各軟件模塊的源代碼，它們均通過了編譯器的編譯實現，經驗證有著很好的顯示效果。
　　
　　
　　
　　
　　
　　?

　　隨著現代測控技術的發展，儀器儀表的智能化程度越來越高，對儀器可操作性的要求也越來越高。因此，良好的人機界面越來越受到設計者的重視。本文介紹的液晶顯示模塊的功能、顯示方法及編程的技巧在測控領域有著廣泛的使用價值。
