鍋爐作為熱電站的主要設備，要求安全長周期運行，其中結垢是影響壽命的主要因素，對水的要求比較高。鍋爐用水是將水在一定的溫度和壓力下加熱產生蒸汽，用蒸汽作為傳熱和動力的介質，對于低壓和中壓鍋爐，這種鍋爐對水質要求稍低；而高壓鍋爐對水質要求非常高。凡能導致鍋爐、給水系統及其它熱力設備腐蝕、結垢及引起汽水共騰現象，使離子交換樹脂中毒的雜質如溶解氧、可溶性二氧化硅、鐵以及余氯等都應大部分或全部出去。在鍋爐水處理中，鍋爐補充水的離子交換水處理是最基本和最重要的水處理方法，我單位三個電站均采用這種方法。離子交換樹脂失效后必須加堿或加酸進行還原，因此產生大量的酸堿廢水，直接外排不但影響環境，而且受到環保部門的監視，造成不必要的損失，直接影響經濟效益。

??? 一、酸堿廢水處理方法

??? 廢水排放的國家標準為PH值在6.0～8.5之間，因而廢水處理的基本方法：酸性水堿，堿性水加酸，即廢水中和處理，使廢水的PH值達到6.0～8.5之間，進行合格排放。理想的情況是采用在線處理方法，即一邊排放，一邊根據檢測的PH值加酸或加堿，達到中性水的標準，是我們科技人員追求的目標，但由于受到來水水質以及PH值檢測滯后等因素的影響，目前國內還沒有成功應用的案例。我單位二電站廢水處理改造前的方法基本上是按這種原理，并且采用了PLC可編程控制器，效果不理想。現在普遍采用靜態處理方法，即將化學廢水集中到處理池子中，當池子的液位達到一定高度時進行中和處理。

??? 根據陰陽床還原水的特點，陽床多于陰床，處理池中廢水一般呈酸性，加適當堿進行中和即能達標。怎樣加堿加多少堿，是我們研究的主要問題。

??? 過去的方法靠人工加堿，由于沒有在線PH計，加堿過程只能憑感覺，不是加多了就是加少了。因此我單位提出對原系統進行改造，采用計算機控制加堿過程。加多少堿由計算機根據在線PH值自動進行。由于每天處理的廢水量大，要求每池廢水處理的時間越短越好，即要求加完堿后，池中很快混合均勻?；旌系姆椒ㄓ校?/p>

??? ①池中加攪拌機攪拌，如二電站改造前的小中和池方案；

??? ②池中加爆氣頭進行攪拌，如一電站采取的多點加堿加爆氣頭方案；

??? ③加循環泵使水循環，如二電站的循環管道加堿方案，堿不但在管道中混合均勻，而且經過池中的循環達到均勻。

??? 二、計算機控制的酸堿廢水處理原理

??? 鍋爐水處理系統的酸堿廢水處理現場和操作室之間距離比較遠，強電控制柜放在現場控制室，為了防止干擾計算機通過中間繼電器去控制。酸堿廢水處理現場由處理池、貯水池、堿罐、加堿泵、用于處理池?cái)嚢璧难h(huán)泵或風機、用于處理池和貯水池之間的倒水泵、電動閥門以及各種測量儀表組成。

??? 需要檢測的數據：處理池和貯水池的液位、堿罐液位、管道PH值、池子PH值、外排PH值和流量。

??? 需要控制的設備有：循環液下泵或風機、倒水泵、加藥計量泵、電動閥門原理：測量數據直接進入控制器中，各種電機的控制是由控制器的開關量輸出控制中間繼電器的吸合，再由中間繼電器的常開觸點控制現場控制柜的各回路的接觸器動作，從而啟動或停止各設備工作。同時接觸器的一對常開觸點閉合，反饋給繼電器柜的輸入繼電器，中間繼電器的觸點作為控制器的開關量輸入，輸入給計算機用以判斷設備是否可靠啟動，以及判斷設備的運行狀態。

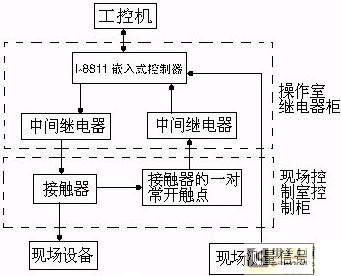

圖1 控制系統結構圖

??? 各設備的操作可以在三個地方操作：

??? ①計算機畫面上通過鼠標操作；
??? ②現場控制柜面板上的操作；
??? ③設備旁的操作按鈕操作。

??? 三、控制系統設計

??? 3.1 系統硬件配置

??? 系統采用上下位機的控制方式。上位機采用工業PC機，與下位機采用485進行通信，上位機主要完成工藝流程畫面的顯示，實時采集各點值，并在畫面上動態顯示實際值，自動保存各點值，自動報警、統計打印、報表等。下位機采用***泓格的I-8811嵌入式控制器，它由各種AI、AO、DI、DO等卡件組成。其功能，現場信號經過線纜，傳輸?shù)叫盘?hào)處理卡，處理成便于計算機處理的1～5V直流信號，A/D轉換后，經過485上傳給上位機。對于調節回路各回路的輸入信號與上位機下傳的給定信號進行比較，如果超出設定的調節偏差范圍，則按照上位機下傳的PID系數進行PID調節，結果經輸出模塊處理后去控制調節閥。
