本文采用USB總線接口芯片CH375設計了具有主/從雙模式的多單片機數據采集系統，既能完成與上位機的實時通訊，也可在環境條件惡劣時作為便攜式系統完成采集數據在USB移動存儲設備上的轉存。

　　1 雙模式USB接口芯片CH375簡介

　　CH375是南京沁恒有限公司生產的USB總線通用接口芯片,支持USB-HOST主機方式與USB-DEVICE/SLAVE設備方式，并可動態切換。CH375具有8 bit數據總線，讀、寫、片選控制以及中斷輸出，可以方便地掛接到單片機等控制器的系統總線上。主機模式下，芯片還提供了串行通訊方式，控制器可以通過串口操作USB移動存儲設備。此外，CH375內置了處理Mass-Storange海量存儲設備的專用通訊協議固件，支持常用的USB全速設備，兼容USB2.0設備(U盤、閃盤以及USB移動硬盤)。外部控制器可以通過該芯片直接以扇區為單位進行讀寫操作控制。如果需要處理與PC機兼容的文件系統，可以利用廠家提供的C語言子程序庫實現USB存儲設備的文件級接口，從而降低開發難度、節約成本。

　　2 硬件系統設計

　　本文介紹的數據采集系統用于某型數字式隨動系統的性能測試，其硬件框圖如圖1所示。

?

　　系統硬件主要由主控單片機、信號調理模塊、USB通訊模塊、從控單片機組以及鍵盤顯示模塊五部分構成。工作時，先由主控單片機向從控單片機組發出測試開始指令，從控單片機組完成與被測隨動系統數控電路的通訊，一方面測試通訊情況是否正常，另一方面維持隨動系統正常工作。通訊測試結果經串行口由從控機組送回主控機，作為性能測試的部分結果數據。隨動系統正常運行后，信號調理模塊將被測信號濾波整理，分批送入主控單片機的ADC輸入端，主控單片機經CH375將被測數據寫入USB存儲設備或發送至PC機直接處理。

　　基于USB主機模式下文件級子程序庫編程的需要，主控單片機采用宏晶科技有限公司的STC12C5A60S2。該單片機工作頻率可達35 MHz,具有1280 B片內RAM數據存儲器與60 KB片內Flash程序存儲器，8通道10 bit高速ADC，2個全雙工異步串行口[4]，完全滿足數據采集與CH375主/從雙模式的控制要求。

　　USB主機接口電路如圖2所示。CH375芯片工作于并口方式，將其TXD引腳接地，并行接口掛接到單片機系統總線上。其8 bit雙向數據總線D0~D7直接與單片機的P0數據總線相連，地址輸入線A0，讀、寫選通引腳RD、WR和片選信號CS，分別連接至單片機的P5.0~5.3引腳。中斷請求輸出INT連接到單片機的中斷輸入INT0引腳，中斷請求為低電平有效。

?

　　從控單片機組共有4片STC12C5A60S2，每片第一串口與主控機相連，實現主、從機數據與控制傳輸。其中3片經并行口、1片經第二串行口與隨動數控電路通訊。從控機與隨動系統數控電路進行并口通訊的各信號線包括：8 bit數據總線D0～D7，通訊啟動信號START，應答信號ACK，同步信號SYN，中斷信號INT。

　　系統工作模式由主控單片機外接鍵盤動態切換。開機后默認工作于主機模式，等待USB存儲設備連接。單片機檢測存儲設備連接并判斷符合要求后，系統可正常測試采集數據，并轉存于外接存儲設備，供后期導入PC機分析處理。測試條件允許時，也可將系統設置為與PC機直接相連的從機模式。這時，數據采集過程完全由上位機控制，可實現較為復雜的性能參數與故障分析測試，提高工作效率。

　　3 雙模式系統軟件設計

　　使用51系列兼容單片機C語言編程軟件Keil uVision3編寫單片機程序，完成數據采集、通訊控制、數據處理等功能。主程序流程如圖3所示。

?

　　3.1 主機模式程序設計

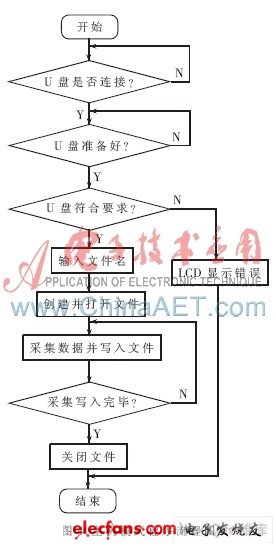

　　廠家提供了適用于單片機操作U盤的文件級子程序庫CH375HF6.LIB，將主機模式下處理USB存儲設備的API進行了封裝，支持FAT12、FAT16和FAT32文件系統[5]。該文件級子程序庫的所有API函數在調用后都有操作狀態返回，但不一定有應答數據，API參數在CH375HF6.H文件內進行說明。調用的API子程序主要有:芯片初始化CH375Init( ),查詢設備準備好CH375DiskReady(),查詢存儲設備信息CH375DiskQuery(),新建文件CH375FileCreate()，打開文件CH375FileOpen()，寫文件數據CH375ByteWrite()，關閉文件CH375FileClose()等[6]。操作U盤存儲采集數據的程序流程如圖4所示。

?

　　采用Keil編寫U盤操作程序時，需要將CH375HF6.LIB庫文件和CH375HF6.H添加到項目中。主機模式單片機程序基本框架如下：

　　CH375_WR_CMD_PORT(CMD_SET_USB_MODE);

　　//設置USB工作模式

　　CH375_WR_DAT_PORT(6);

　　//模式代碼，已啟用的USB主機模式 DelayuS(20);

　　//延時

　　while(CH375DiskConnect( )!=ERR_SUCCESS)

　　//查詢U盤是否連接

　　DelaymS(200); //延時，等待U盤工作正常

　　while(CH375DiskReady( )!=ERR_SUCCESS)

　　//檢查U盤是否準備好

　　……

　　CH375DiskQuery( );

　　//查詢U盤信息：總?cè)萘?、剩余容量、文件系統

　　……

　　while ( i!=ERR_SUCCESS )

　　{strcpy( mCmdParam.Open.mPathName, "\TEST" );

　　//目錄名

　　i=CH375FileOpen( );} //打開目錄

　　while(i!=ERR_SUCCESS)

　　{strcpy(mCmdParam.Open.mPathName,TESTData);

　　//輸入文件名

　　i=CH375FileOpen( ); } //打開文件

　　……

　　mCmdParam.Write.mSectorCount=SecCount;

　　//寫入所有扇區的數據

　　current_buffer=& FILE_DATA_BUF[0];

　　//設置存放數據的緩沖區的起始地址

　　CH375FileWrite( ); //向文件寫入數據

　　……

　　CH375FileClose( ); //關閉文件

　　3.2 從機模式

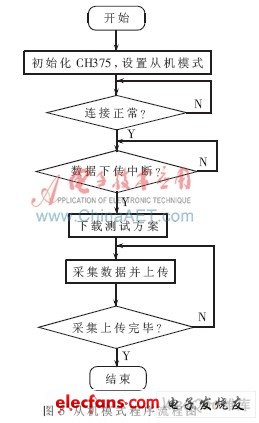

　　此模式下，單片機通過CH375與PC機進行通訊，完成采集方案下載與數據上傳，程序流程圖如圖5所示。

?

　　單片機重新初始化CH375并設置為設備工作模式。測試芯片正常連接后，系統可接收PC機發送的數據。主控單片機根據下載的采集方案進行采集測試，并將結果數據存入采集緩沖區，待緩沖區滿，則向PC機請求上傳。采集結束，數據全部上傳，系統完成一個從機模式采集工作過程。從機模式單片機程序基本框架如下：

　　CH375Init(); //初始化CH375

　　DelaymS(50); //延時

　　CH375_WR_CMD_PORT(CMD_SET_USB_MODE);

　　//設置USB工作模式

　　CH375_WR_DAT_PORT(2);

　　//模式代碼，已啟用的內置固件USB設備模式 DelayuS(20);

　　//延時

　　CH375_WR_CMD_PORT(CMD_CHECK_EXIST);

　　//測試工作狀態

　　CH375_WR_DAT_PORT(0x57); //寫入測試數據 DelayuS(10);

　　//延時

　　If(CH375_RD_DAT_PORT( )==0xA8);

　　//讀出測試數據是否按位取反，判斷工作狀態

　　……

　　CH375_WR_CMD_PORT(CMD_GET_STATUS);

　　//中斷子程序中，讀取中斷狀態命令

　　int_sn=CH375_RD_DAT_PORT( ); //讀中斷號 ……

　　if (int_sn ==USB_INT_USB_EP2_OUT)

　　CH375_WR_CMD_PORT(CMD_RD_USB_DATA);

　　//讀取上位機測試方案數據并釋放緩沖區

　　……

　　test_all( ); //按下載方案測試采集數據

　　……

　　While (flag_upload == 0) //數據上傳未結束

　　{

　　……

　　CH375_WR_CMD_PORT(CMD_WR_USB_DATA 7);

　　//批量上傳采集數據

　　CH375_WR_DAT_PORT(n); //寫入上傳字節數

　　for (i=0;i

　　CH375_WR_DAT_PORT(*test_buf ++);

　　//上傳采集結果，指針自動加1

　　……

　　}

　　……

　　if (int_sn ==USB_INT_USB_EP2_IN)

　　//中斷子程序中，中斷號為端點2發送數據完畢

　　CH375_WR_CMD_PORT(CMD_UNLOCK_USB);

　　//釋放緩沖區

　　基于CH375雙模式USB接口芯片,設計完成了主/從雙模式的數據采集測試系統。充分利用接口即插即用、便攜式的特點，解決了特殊環境下的測試困難問題。同時，系統具有雙模式、多單片機的優勢，能夠滿足高標準的測試需求，具有廣闊的應用前景。

?
