通用串行總線USB （Universal Serial Bus）協議從1.0版本發展到現在，由于數據傳輸速度快，接口方便，支持熱插拔等優點使USB設備被越來越多人使用，目前，市場上以USB2.0為接口的產品越來越多，而繪制符合要求的PCB板在USB設備應用中起重要作用。但在實際生產設計中，由于USB的傳輸速率較高，而系統中電路板上元器件的分布、高速傳輸布局布線等各類參數，引起高速信號的完整性缺陷的，所以由PCB設計所引起的信號完整性問題是高速數字PCB（印制電路板）生產設計者必須關心的問題。本文通過Mentor信號完整性工具“Hyperlynx” 進行仿真分析，總結了一套高速電路設計提供布局布線的分析方法，串行總線以及其它高速電路的布線設計提供了理論依據。

　　1 通用串行總線

　　通用串行總線（USB）技術是為了彌補傳統微機外部總線的不足而設計的，隨著應用的擴展，USB的傳輸速率不斷提高，USB2.0傳輸速度為高速480Mb/s。

　　對于USB信號的傳輸，信號完整性是核心指標。USB總線應用差分信號傳輸數據，在傳輸過程采用NRZI編碼。在上位機與USB設備的交互中，根據數據傳輸雙工或半雙工的狀態不同，工作于差分態、靜止態和單終端三種狀態，其相應的電壓或電壓差也有所不同，傳輸協議以此判斷設備速率和信號數據。

　　在高速系統中，差分線上高速信號的壓制檢測閾值、斷開檢測閾值和共模電壓也都有一定的范圍要求，如表1所示。其中，共模電壓典型值為200mV，另外，其差分輸入信號電平必須滿足高速接收眼圖的要求。

　　表1 高速信號的輸入電平

　　2 信號完整性分析

　　2.1 傳輸線基礎

　　USB總線采用差分方式傳輸信號，兩條傳輸線分別由不同的驅動器來驅動，其中一條用來傳輸本身的信號，另一條用來傳輸相應的互補信號，接收端信號為兩者的電位差，用以識別傳輸線上包含的信息，從理論上來講，兩條任意的傳輸線都可以用來實現差分對。

　　傳輸線內的信號在傳輸過程中，將即時信號外加電壓與內通電流的比值稱為信號的瞬態阻抗。當傳輸線沿途的瞬態阻抗為恒定值時，這個值就被稱為傳輸線的特性阻抗，表達式為：

　　高頻頻率范圍內，R和G對特性阻抗的影響很小，這種情況下，傳輸線的特性阻抗為一個實數，公式被簡化為：

　　此時的傳播速度則為：

　　特性阻抗是阻抗匹配的一個重要參數。阻抗匹配關系到信號完整性問題，如反射、振鈴等參量的控制。差分對匹配一般采用兩種方式：π型和T型。

　　2.2 高速USB信號的眼圖

　　眼圖就是由多個周期的數字信號波形疊加而形成的圖形，形狀與眼睛類似，因此被稱為眼圖。數字信號的眼圖能清楚反映互連設計是否導致不能容忍的誤碼率。在高速串行應用中，通行的做法是采用眼圖驗證串行鏈路是否滿足系統的性能要求的。

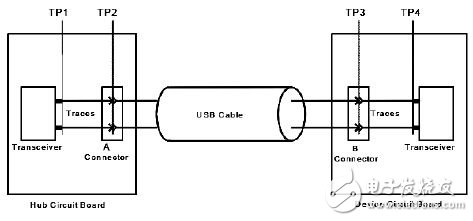

　　對于高速USB信號的發送和接收，USB使用眼圖來描述其各個位在傳輸時所需的電壓幅值和時間安排。圖1展示了高速USB系統的幾個眼圖測試點。其中，TP1和TP4對應USB接口芯片的相應管腳（D+和D-），它們分別被焊接在集線器和USB設備的電路板上；TP2對應A型連接器的D+和D-管腳；TP3對應B型連接器的D+和D-管腳（對于束縛電纜，其也可能是直接連接在電路板上）。

　　圖1 眼圖測試點

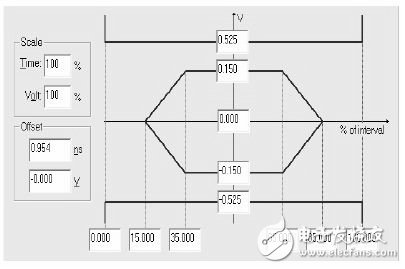

　　USB定義了6種眼圖模板，其中定義在集線器TP2點或在USB設備（使用非束縛電纜）TP3點處的眼圖模板，表示接收高速USB信號時所需的電壓分辨力，如圖2所示。

　　圖2 眼圖模板

　　3 信號完整性（SI）仿真

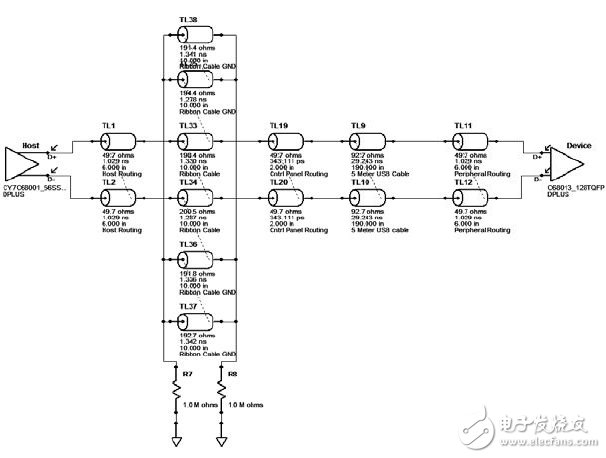

　　利用LineSim搭建USB2.0仿真原理圖，如圖3所示，其中包括主機控制器和外圍設備控制器，設置了從主機到外圍設備使用最大允許傳播延遲，模擬一個28AWG帶狀電纜和5米的USB電纜，以及外圍設備的布線。

　　圖3 USB仿真結構模型

　　仿真得出差分信號的波形以及USB2.0接收端的眼圖，如圖4、圖5所示。其圖中弱的信號質量是由于帶狀線的阻抗不連續產生，因此，將模型結構中帶狀線的差分阻抗變化范圍為115 ohms~92ohms。調整之后差分信號波形如圖6所示，眼圖如圖7所示。

　　由上圖可以看出，經過調整帶狀線的特征阻抗，差分信號波形有了明顯的改變，信號完整性問題得到了改善，眼圖寬度和高度均有增大，平均上升時間、平均下降時間均減小，平均下降速率和上升速率即斜率均增大，但是就其仿真來看，所得到的結果仍和理想的結果有一段距離，繼續改善模型結構圖中其他相應模塊的參數，最終仿真得出了滿足USB2.0規范的眼圖和差分信號，如圖8和9所示。

　　圖4 差分信號波形

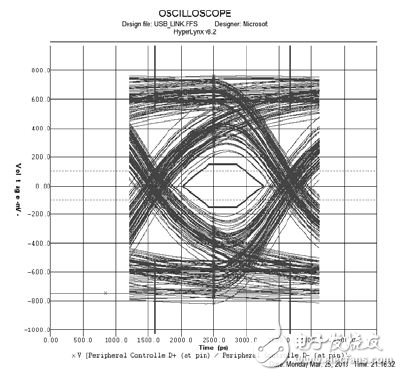

　　圖5 仿真結果

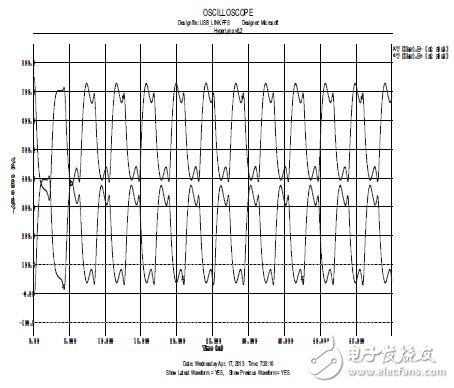

　　圖6 差分信號波形

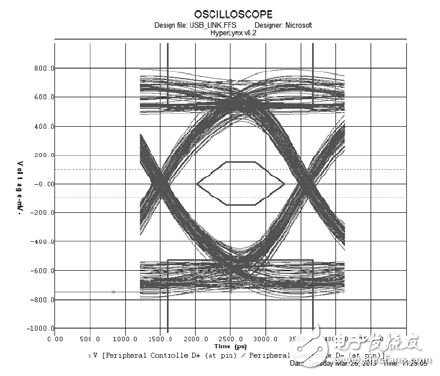

　　圖7 仿真眼圖結果

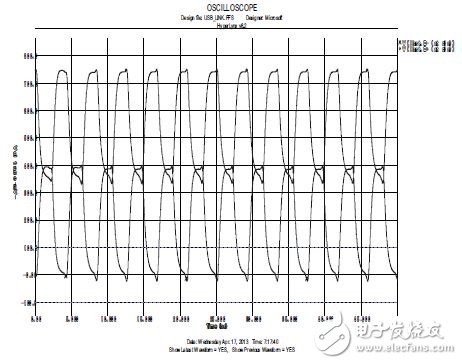

　　圖8 差分信號波形

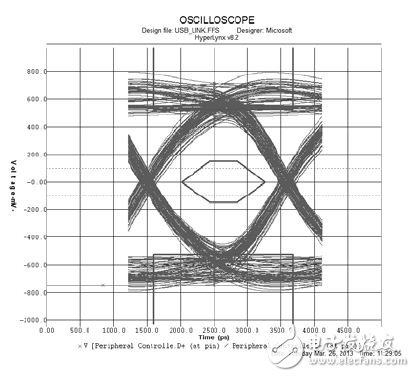

　　圖9 仿真眼圖結果

　　仿真數據結果為：

　　Peak-to-Peak Voltage:1.58V

　　Positive Overshoot： 229.4 mV；NegativeOvershoot： 198.2 mV

　　Avg fall time： 969.697ps；Avg rise time:960.398ps

　　Avg fall slew rate： 0.716 V/ns；Avg rise slewrate： 0.723 V/ns

　　Eye Width： 1.804ns；High level： 565.2mV；Low level： -592.2 mV

　　Eye Height： 862.6mV；High level： 565.2 mV；Low level： -592.2 mV

　　通過以上仿真過程及結果得出：眼圖的各項數據可以體現信號分析的性能指標。最主要的是通過眼的寬度、眼的高度、平均上升時間、下降時間、平均上升速率和下降速率（即斜率）這些指標能夠體現信號的優劣程度。

　　4 結論

　　眼圖作為數字設計的參考依據，圖中的眼寬、眼高、過沖、單位間隔和門限交叉抖動為重要參數依據。峰-峰值抖動=門限交叉抖動/單位間隔×100%。為了使接收器能夠正確地采樣數據，眼圖必須滿足一定的高度和寬度，其具體參數由器件的特性決定，根據眼圖，可以知道實際情況是否滿足系統設計。

　　特性阻抗通常由PCB的層疊結構和PCB走線寬度/間距決定的，首先明確好需要實現的信號的特性阻抗，確定關鍵信號的走線寬度/間距，選擇好板材的層疊結構，通常微帶線線寬、走線的銅皮厚度、微帶線到最近參考平面的距離以及PCB板材料的介電常數共同影響其特性阻抗，而影響差分線阻抗的主要參數為微帶線阻抗和兩根微帶線的線間距。當兩根微帶線的線間距增加時，差分線的耦合效應減弱，差分阻抗增大；線間距減少時，差分線的耦合效應增強，差分阻抗減小。這在實際布線中的到了驗證，本文總結的USB電路布線設計方法可以為高速電路設計布局布線的分析方法，串行總線以及其它高速電路的布線設計提供理論依據。
