Etron（鈺創）公司負責成像和存儲產品開發的副總裁兼首席科學家Richard Crisp表示，該公司的DRAM代表了與JEDEC（聯合電子設備工程會）路線圖上的傳統架構的一個分歧，即應用程序不需要不斷增長的密度、高速pin碼或最新DDR4的所有可用帶寬，最新DDR4的最低容量為4GB。他說:“有很多應用程序使用的內存遠遠少于1千兆比特。人們對擁有合適大小、易于使用的內存很感興趣?！?/span>

Crisp表示，這就對Etron的推動，它希望提供足夠的DRAM來滿足應用程序的需求，同時減少典型的DDR類型內存的引腳數。隨著該公司沿著開發小型內存的道路前進，全世界都對人工智能(AI)產生了興趣?！拔覀儺?dāng)時并沒有真正考慮過人工智能，但它確實發生了，我們找到了一個有趣的解決方案?！?/p>

一個典型的人工智能場景，端點收集所有類型的數據，然后發送到一個集中式的云中進行處理，并使用一個連接兩端的大型網絡層。但Etron喜歡將端點和邊緣區分開來，其中端點是一個從外部世界收集數據的傳感器，而邊緣是一個本地中央計算機，它可以將多個傳感器的數據聚合到一個具有相當高性能的媒體處理器的公共流中。他介紹，這臺邊緣計算機在向云發送一些情報之前，會對數據流進行自動分析，這就需要比端點更高的性能，但仍有一定的尺寸限制。

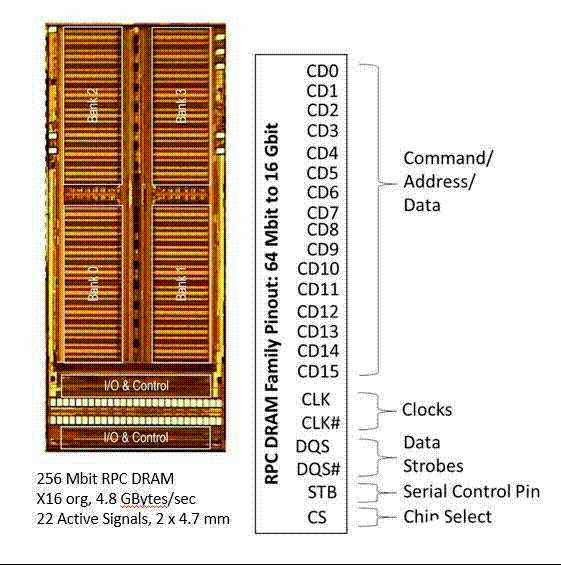

Etron的RPC DRAM可以放在扇入式晶圓級CSP (FI-WLCSP)封裝中，該封裝非常小，消除了襯底以及任何線鍵合或倒裝芯片組裝步驟。

據Crisp介紹，Etron的解決方案是減少pin-count (RPC) DRAM，以支持AI邊緣應用程序，這些應用程序需要相當大的數據存儲空間和足夠高的帶寬，以便能夠快速處理數據。RPC DRAM可以提供必要的片外存儲器，但只能在芯片內風扇級的CSP (FI-WLCSP)封裝中使用，這些封裝非常小，可以消除基體以及任何線鍵或芯片組裝步驟。

Lattice半導體戰略營銷總監Kambiz Khalilian表示，該公司認為Etron的產品有潛力，由于它的外形因素非常小，采用RPC DRAM是理想的選擇?！八旧峡梢詫?shí)現與標準DRAM相同的性能，同時擁有更低的引腳數。這對于許多“深度安全網關”應用程序來說是比較理想的，在這些應用程序中，性能/權衡非常重要。在低功耗的小范圍內，在帶寬無法將所有數據發送回服務器進行處理的情況下，它允許在最合理的地方處理數據(包括邊緣)。

由于Etron的RPC DRAM的低引腳數小型化WLCSP封裝，使用的信號少于傳統DDR解決方案的一半，故而Etron的RPC DRAM高帶寬是Lattice FPGA理想的互補對象。針數的節省轉化為內存接口的FPGA資源需求的減少和更小的PCB組件的占用。

Khalilian介紹，在某些情況下，需要的內存要比嵌入在Lattice FPGA中的內存大。這就是RPC DRAM發揮作用的地方。“在很多邊緣相機的應用中，每平方毫米都很重要。為了進一步增加RPC DRAM的吸引力，它們可以被堆疊在一塊板上，如果需要，仍然可為flash閃存留出空間，這不僅優化了布局，而且解決了功率、性能和大小之間的權衡。

Etron的路線圖始于一個75 x 75毫米的三板堆棧，包括27 x 27毫米的點陣FPGA和13 x 9毫米的DDR3 DRAM。

Objective Analysis首席分析師Jim Handy表示，客戶發現了這種技術優點，并將其應用到產品中，這表明Etron的概念是很有潛力的。它使用的串行接口具有較低的針數是行業的發展方向。然而，它正在使用相對低密度的傳統DRAM來解決一個正在出現的用例:能夠在邊緣內部處理更多的數據——這反過來最小化了設備和服務器群之間所需的帶寬，例如智能安全攝像頭的設計?！叭绻阍跀z像頭附近放置很多智能設備，那么你就不需要很大的帶寬，因?yàn)槟憧梢赃M(jìn)行面部識別，然后將信息發送回服務器?！?/p>

如今，大多數提供低密度Dram的公司，如ISSI和Alliance Memory，這樣做是為了讓老產品的生命力，因?yàn)閭鹘y(tǒng)的內存已經被像美光這樣的大公司停用。Handy:“像這樣的東西對大公司來說實在是太小了，根本沒必要去操心。”Etron采取了不同尋常的步驟，去重新思考和重新設計一些人們會認為是遺留密度的東西?！八麄冏罱K得到的是比同樣尺寸的SRAM更便宜的產品，而且他們還可以放入一個低引腳數的封裝中?！?/p>

Etron面臨的主要挑戰是為其技術創造自己的市場?！凹热凰麄兊哪繕?biāo)是物聯網，那么這個市場確實有很大的增長空間?！?/p>

延伸閱讀——RPC (Reduced Pin Count) DRAM

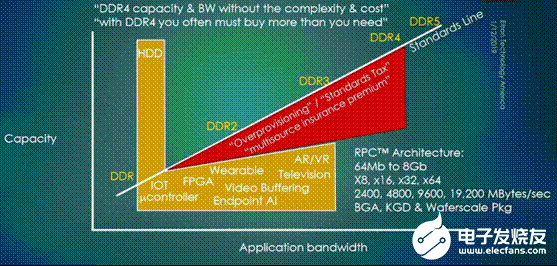

在過去的幾十年里，DRAM產業的發展方向單一，以追求高密度內存為目標，首先是異步 DRAM，然后發展到DDR5同步DRAM。但***的鈺創科技(Etron Technology)在今年度消費性電子展(CES 2019)上表示該公司沒有走傳統路線，而是開發全新的DRAM架構，稱為RPC (Reduced Pin Count) DRAM。

鈺創科技董事長暨首席技術官盧超群表示，RPC DRAM只使用到一半數量的接腳，既能達到小型化，又能降低成本。他將RPC DRAM定位為小型化穿戴式裝置和終端AI子系統的理想選擇。盧超群補充說明，為了采用DDR4，現今許多研發小型穿戴式裝置的公司必須購買更多不需要的組件，“對于許多開發小型系統的研發人員來說，導入DDR4反而多余。

鈺創的RPC DRAM號稱可提供16倍的DDR3帶寬，在40接腳的FI-WLCSP封裝中僅使用22個開關信號；該公司表示，RPC DRAM在無需增加設計復雜性和成本的情況下，能提供DDR4的容量和帶寬。

RPC鎖定未被滿足的市場

市場研究機構Objective Analysis的分析師Jim Handy對 EE Times表示：“DRAM的有趣之處在于大廠僅關注每年出貨量可達數億甚至數十億顆的組件；這為鈺創這樣的公司提供了機會，前提是它們能夠想辦法說明標準型動態隨機存取內存(commodity DRAM)并不能滿足目前的市場需求，并制造出能滿足這些市場需求的零組件。這(RPC DRAM)就是一個例子。”

在被問到RPC DRAM 可用來解決哪些問題時，Handy 表示：主要是節省成本和空間；鈺創提出了一個令人信服的論點，即RPC透過減少I/O接腳數目或以其他方式支持較小的邏輯晶粒(logic die)尺寸，進而(借由允許公司購買較低密度的組件)降低DRAM和FPGA或SoC 的成本。他補充指出：“我發現節省成本是任何一種新產品最吸引人的理由?！?/p>

RPC DRAM不僅僅是新DRAM架構的概念，鈺創還在CES展上透露該公司已經與萊迪思半導體(Lattice Semiconductor)合作，展出可相容鈺創RPC DRAM的萊迪思EPC5 FPGA解決方案。

在RPC DRAM架構中發現了哪些傳統DRAM所沒有的“特點”或“優勢”？

營銷總監Gordon Hands告訴我們：“包括FPGA在內的許多芯片之用戶相當重視I/O接腳，它們通常會對設計工程師帶來限制；透過消除對單獨控制和地址接腳(address pins)的需求，鈺創的RPC內存能減少對這些稀少資源的使用。”

RPC DRAM無可取代？

“目前不需要高密度DRAM的應用通常會使用SRAM，但后者相當昂貴；低密度DRAM是另一種選擇，但它們比大多數的設計需要更寬的接口?！?/p>

在Handy看來，RPC承諾能用更具成本效益的解決方案來取代以上兩者，因此只要鈺創能堅持到底，他們應該能在市場上獲得佳績。

鈺創的盧超群指出，縮小內存尺寸是導入穿戴式裝置的一個關鍵因素，內存尺寸太大將是目前的一大缺點。他以Google智能眼鏡為例解釋，DDR3的帶寬足以讓智能眼鏡擷取與播放影像，但問題是DDR3的9x13mm球門陣列封裝(BGA)尺寸使其無法放進智能眼鏡。

DDR3內存在x16配置的96球BGA封裝中，尺寸大約為9 x 13mm；無論晶粒容量多大，采用0.8 mm間距6列、16接腳，最小封裝尺寸維持不變，即使改用256 Mbit至8 Gbit任何容量的晶粒，封裝體積也是一樣。

但如果DRAM不是采用BGA封裝呢？

對此盧超群解釋，F(xiàn)I-WLCSP的工藝與BGA不同，“不是一次只封裝一顆芯片，而是一片晶圓一整批封裝；”而每個封裝單元都是半導體晶粒的大小，也就是小型的FI-WLCSP封裝內就是一顆小晶粒。他表示：“RPC DRAM是世界上第一款采用FI-WLCSP封裝的 DRAM?！?/p>
