【電子發燒友網訊】萬物互聯的美好愿景與技術革新交織，譜寫出了一個最好的時代。無論是更為人文化的防丟系統、健康監測、云家居、機器人管家，還是科技感十足的創新型智能自行車、智能鎖、智能洗衣機等等，物聯網諸多智能硬件創新應用正在大規模爆發。作為電子工程師的你，是否已經按耐不住智能硬件創業那顆躁動的心？
不如先動手做點東西！在一大波設計團隊撰寫方案、申請芯片、提交極具奇思妙想的設計作品，引發一眾看官熱烈圍觀。至此，由德州儀器聯合電子發燒友網舉辦的“物聯網創新應用設計大賽”已順利落下了帷幕。在此感謝德州儀器及其為電子半導體從業者提供的 TI Designs參考設計庫，讓那些承載著電子工程師夢想的創意在短短的幾個月內變成現實！
回顧本次大賽共有482個團隊（987人）參賽 ，其中388個團隊入圍總決賽，114個團隊提交了參賽作品。【詳情參考：TI物聯網設計大賽獲獎作品頁面 】。最佳殊榮花落誰家？故電子發燒友網編輯特收集在本次設計大賽活動中，評價最高且最具獨特創意的設計方案TOP 10及精彩DEMO演示視頻，以饗讀者，以期對你將來的產品設計帶來啟發或參考。
作為電子工程師的你，趕快過來“貨”比三家，哪款才是你的創意設計案“Dream Design”？你的智能硬件創業潛質幾何？或你有更好的創意設想？歡迎各位看官對本文羅列的十大智能硬件創意設計進行點評或討論。
TOP10 機器人管家Tom
創意團隊：郝旭耀、李超、陳洪磊
項目及思路簡介：由于家政機器人技術是一個匯集多學科交叉的系統，研發難度較大，而且國內家政機器人市場也屬于起步期，而國外一些成熟的家政機器人出口到國內售價一般都是很高，國內消費者很難接受。
目前，大多數機器人采用的是獨立的操作系統，對機器人的CPU要求很高，且機器人支持的外設很多，開發難度大，成本高。而本項目采用機器人系統結合智能手機和云計算方法減小了對機器人CPU的依賴，機器人管家的視頻采集，音頻采集，音頻輸出，以及人機交互都是通過智能手機實現。且使得系統各個部分獨立，模塊化，減小開發難度和成本。
機器人結構
TOP9 基于物聯網的大氣環境污染監測系統
創意團隊：張克盛 段宇 高明
項目及思路簡介：基于ZigBee技術、GPRS技術、虛擬儀器等技術，構建基于無線傳感器網絡的大氣污染環境監測系統，實現了對大氣中常見污染氣體的實時監測與報警。本系統由遠程無線采集模塊，信息處理模塊構成，其中，無線采集模塊由SO2傳感器節點、H2S傳感器節點、NH3傳感器節點、PM2.5傳感器節點、PM10傳感器節點構成，并由協調器組建ZigBee網絡，實現對數據的遠程實時采集。信息處理模塊由嵌入式網關、上位機、及GPRS模塊構成，嵌入式網關對信息進行綜合采集及顯示，并構成局域網，實現局域網內上位機對數據的遠程采集，另外GPRS模塊與嵌入式網關相連接，可實現遠程用戶對數據的實時采集。另外本系統還配有與之對應的數據庫，可將采集的數據進行存儲。
系統整體方案
TOP8 搭載BLE的便攜式多功能心率血氧與運動監護儀
創意團隊：焦迪 程燚睿 溫同同
項目及思路簡介：本次設計目的在于提供一個低成本便攜式血氧儀。可以方便攜帶和進行快速測量，當血氧值或心率低于預定安全范圍后將進行報警。此外，運動檢測可以有效地在人跌倒或者墜落過程中提供報警信息，對于老年人或殘障人士的健康防護有一定意義，所以本次設計中考慮加入運動檢測模塊。另外，SD卡作為大容量的便攜存儲設備，可以應用于該系統。例如，可以記錄大量數據信息用于醫生對長期病情的監控掌握。

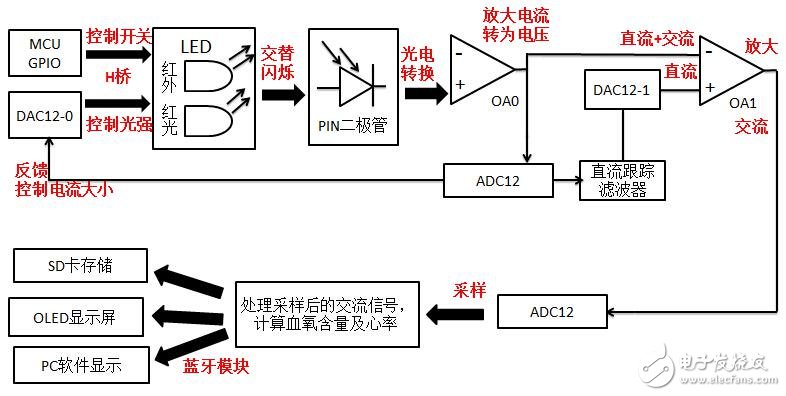

系統設計的模塊圖
測試現場
測試結果
TOP7 基于Zigbee的可穿戴式人體體溫心電監測腕表
創意團隊：陳澤南
項目及思路簡介：本系統采用zigbee技術在病人與醫院之間建立了多病人體征監測系統，由可穿戴腕表和監護中心組成，醫生可以通過佩戴在病人手上的腕表遠程監護病人的重要體征如體溫，心電，脈搏等，節省了醫院的人力物力。腕表基于德州儀器CC2530芯片設計，結合高精度傳感器采集體征數據，與監護中心建立創新拓撲路由算法優化的zigbee星型網絡，具有低功耗，實時監護，數據準確及數據存儲的功能。
現場實際試用可穿戴式人體體溫心電監測腕表
TOP6 大型儀器設備運行狀態監控系統
創意團隊：張勉 付清林 田秀兵
項目及思路簡介：一些高校開始注重培養學生的動手能力，進而引進了一些大型儀器設備，給學生們提供一個平臺。但是，學生在實際動手操作的過程中，難免會有失誤的地方，導致儀器損壞，一般情況下，需要對整個儀器進行故障排查，找出損壞的位置，這樣不但要耗費大量人力，而且效率還很低。因此，大型儀器設備運行狀態監控系統對于這些儀器來說非常有必要的，一方面可以監控設備的運行狀態，另一方面對于日后設備的維修點的查找也是必不可少的。
本大型儀器設備運行狀態監控系統，就是利用現代電子技術、電磁感應技術以及計算機技術，在某些方面取代傳統的人工監控系統大型儀器設備運行狀態監控系統由硬件和軟件構成。系統硬件主要包括電流變化采集、模擬信號處理、單片機外圍電路、以及反饋處理等部件；系統軟件主要是C語言控制程序。
項目實物圖
TOP5 創意爆表的智能洗衣機
創意團隊：張永亮 張水賓 馬俊芳
項目及思路簡介：洗衣機已經步入尋常百姓家，智能手機也走入個人的生活，隨著科技的發展與物聯網技術應用的普及，智能洗衣機也必將走入尋常百姓家。本項目基于TI的SimpleLink WiFi CC3200 平臺，設計一套智能洗衣機演示平臺。通過CC3200實現智能手機與智能洗衣機的連接，利用智能手機對洗衣的各個參數進行設置，CC3200通過加速度計、溫度傳感器、CAP接口等讀取洗衣機的洗衣狀態、運行狀態、溫度信息、洗衣機轉速等信息，實現對智能洗衣機的控制與信息的反饋顯示。
1. 【PPT展示視頻】
2. 【精彩DEMO演示視頻】
項目設計原理圖
項目實物照片
TOP4 “聲鎖寶”智能鎖系統
創意團隊：孫景鑫 杜威望 楊蓮科
項目及思路簡介：2013年“支付寶錢包”攜帶“聲波支付”技術席卷全國，其所支持的如當面支付、AA付款、快遞打車等也都成為人們熱衷的應用。“聲波支付”帶來的便捷在于——使用戶出行、消費不再需要攜帶鈔票或銀行卡，手機已漸成為人們不能離身的工具，只要攜帶個人的智能手機，支付問題便可隨意解決。
從傳統出行必須攜帶的物品聯想到，以往比較使人們頭疼的必帶物品恐怕就是鑰匙了，一串串的鑰匙不但重量不輕，而且極為不美觀，有時讓人們行動也不太方便。若能將所有的鑰匙集成進手機內，必然帶來極大的便捷，這樣的功能具備后，出行便可以做到真正的只攜帶一部手機即可。
“聲波支付”技術實為近場通信傳遞密碼的技術，它不需額外的硬件支持，其相比于NFC、藍牙技術等都極具優勢。利用聲波傳遞密鑰的功能并加以改進就可以完美的替代鑰匙。
APP操作示意圖
TOP3 基于CC2541的智能自行車碼表與踏頻計
創意團隊：許新楨，聶夢松
項目及思路簡介：近年來，戶外騎行越來越受到人們的喜愛。騎行愛好者在騎行時非常關注自己的騎行速度、騎行里程等信息，通常會使用碼表測量車速和記錄里程，安裝起來復雜又麻煩。這款基于CC2541的智能自行車碼表與踏頻計在氣門芯帽里集成藍牙和陀螺儀，直接將速度、里程信息通過藍牙傳給手機（騎行者的手機一般通過手機支架固定在自行車龍頭處，剛好可以作為顯示屏）。
電路板
碼表安裝效果圖
踏頻計安裝效果圖
TOP2 微信云家居
創意團隊：馬一華，孫雅文，陶思文
項目及思路簡介：隨著智能家居的不斷發展，對室內電器的控制系統也變得愈加便捷和友好。現階段基于 wifi 的家居控制方案主要是在室內對電器進行控制，終端連接路由對同樣接在路由上的設備進行控制，或是終端連接設備產生的無線信號，直接進行控制。
然而，這些方案無法在離開家的時候對家里的電器進行控制。比如，回家之前希望提前打開熱水器或是空調，或者離家之后想起電器沒關，遠程進行關閉。本項目融合了當下最流行的微信和云計算技術，使用微信對家庭設備進行遠程遙控。
TOP1 融入社交元素的BLE防丟器
創意團隊：張超，黃偉武
項目及思路簡介：遺失東西，丟失兒童、寵物等現象我們并不陌生，防丟器應用由此產生。而隨著技術的不斷更新，現有的防丟器和以往相比有極強的抗干擾性和穩定性，功能也越來越多。
此次比賽設計的防丟器，能在自主開發的手機APP上顯示與防丟器之間的距離，并且可以設定距離，超過設定距離即報警。在物品尋找不到時，可以根據距離顯示尋回失物，以及通過手機APP令其蜂鳴器警報。且具備云端定位，物品丟失時，手機將記錄物品最后一次連接狀態下的GPS信息，并發布至云端。全民（已經安裝此APP的人）可以開啟“尋寶”功能，只要手機范圍內能搜索到設備的存在，即能獲取其信息并且聯系失主后獲得懸賞。該技術在應用方面非常節能，一塊硬幣大小的電池能用一個月至半年之久，同時還安全和廉價。在設計中，充分考慮了低復雜度、低功耗、低成本等特點。
實物照片
在萬物互聯的物聯網時代，各種關于物聯網的創意、應用正不斷地涌現。TI 聯合電子發燒友網舉辦歷時3個月的物聯網設計大賽在2014年12月落下帷幕，從寫方案到申請芯片再到創意實現，終于成就了以上作品！如此多的創意云集，想要聽聽各位技術大牛們有哪些經驗可以分享的嗎？點我，精彩繼續......
電子發燒友網原創，轉載請注明出處！
?
