使用日久的三相異步電動機，常因定子三相繞組引出線頭上標號模糊不清或遺失，而造成定子三相繞組引出線的頭、尾標號混亂。因此，往往由于定子繞組一相反接而引起電動機損壞的嚴重事故。所以，簡捷而準確地辨別出電動機定子三相繞組引出線的頭、尾端，是非常重要的。

　　辨別電動機定子繞組引出線頭、尾端的常見方法如下：

　　1、剩磁法

　　1）先找出三個繞組

　　用1只直流毫安表（或萬用表的mA、uA擋），先測試被試電動機3相繞組的6個引出線頭，凡通路的兩個引出頭作為1組，共分為3組。

　　2）用剩磁法確定頭、尾端

　　將毫安表接入3組中任意兩組的兩個引出線頭間，其它四個引出線頭可以隨意串聯，如圖1的a圖所示。此時用手將電動機轉子慢慢轉動，如果毫安表表示不動或擺動幅度很小，說明接法正確（即角接頭、尾正常），圖1的a圖所示；如指針擺動，可先將未同毫安表相連的一組的兩個引出線頭調換后再試，如圖1的b圖所示。如指針不動了，說明起、完頭調對了。若指針仍然擺動，則說明毫安表接入的兩組引出線頭中，皆為頭或尾，如圖1的c、d所示。此時，可調換毫安表接入的兩組中一組的引出線的頭、尾位置后再試，直至準確為止。

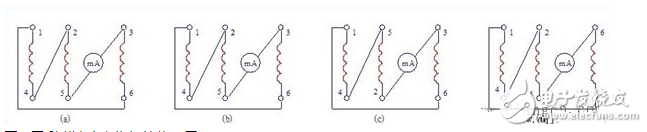

　　圖1 用剩磁法確定繞組的頭、尾

　　這一方法是靠轉子旋轉時，轉子中的剩磁在定子三相繞組內感應出電動勢，才能使毫安表辨別引出線的頭、尾來。但是，這個感應電動勢的大小是與轉子剩磁的大小，線圈匝數的多少和轉子轉動速度的快慢等因素有關。所以，在測量時必須注意：

　　1）電動機轉子必須有剩磁，即電動機必須是運轉過的；

　　2）；轉子轉動速度的快慢要均勻，不能相差太大。

　　剩磁法的另一檢測方法：

　　轉動轉子，如指針表不動，無電流指示（見下圖a），說明繞組的頭、尾接法是正確的。即1、2、3三相繞組的3個頭是連接在一起的（4、5、6三相繞組的尾也是連接正確的）；如果有電流表有電流指示（見下圖b），說明連接錯誤，對調后再試。

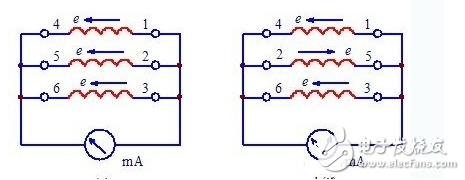

　　圖2 剩磁和電流表法

　　其原理是，當連接正確時，三相繞組的電流矢量和為零，沒有電流指示；頭、尾接錯時，電流和不為零，有電流指示。

　　2、交流感應法

　　有一臺36V安全行燈變壓器，碰擦電動機定子三相繞組的門個引出線頭，把碰擦后有火花的兩個引出線作為一組，共分三組。

　　然后把三組中的4、5、6（見圖2）三個線頭連接在一起，接到變壓器輸出電源線的一端，而任取三組中的另一線頭（如3），接至變壓器輸出電源線的另一端。將余下的兩個線頭1、2相到碰擦，若無火花，則1、2端皆為起頭（或完頭）；再另換線頭2，接于變壓器電源輸出線上，把1、3相互碰擦，若又無火花，則說明線頭3與1、2相同，也為起頭（或完頭）。若碰擦?xí)r有火花產生，應將4、5、6中任意調換一個繞組的起、完頭，然后再想到碰擦，直至沒有火花，則可辨別出兩組的同名端。

　　圖3 （外供交流電源）交流感應法

　　此法也可用一只交流電壓表來進行。把3、6兩線頭接于變壓器的輸出電源線上，用交流電壓測量3、2線頭與3、1線頭之間的電壓U32、U31，若 U32≈U31》 U36，則線頭1、2、3（或線頭4、5、6）同為起頭或完頭；若U32≈U31《 U36，則表示3、6兩線頭接反了，對調3、6線頭即可；同相，若U32》U36，而U31《U36，則表示1、4兩線頭反了，調換1、4兩線頭即可。

　　以上檢測原理，是利用兩繞組的同名端串聯相接，感生電壓接抵消，異名端串聯相連，感生電壓相加的原理，進行檢測的。即為其中一相繞組提供交流電壓，測量三繞組的感應電壓的加、減來實現的。
