3、交流指示燈（或交流電壓表）法

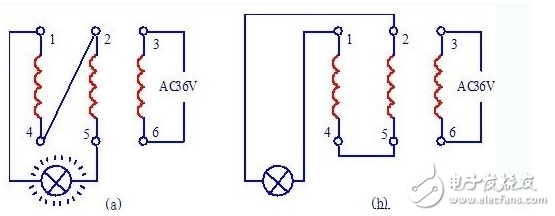

　　將其中一相繞組接入36低壓交流電源，另外兩相繞組串接起來接燈泡，如果燈泡亮，說明兩相繞組的頭尾串聯的連接正確；如果燈泡不亮，說明兩相繞相感應電勢相抵消，是頭與頭相串聯。

　　圖4 交流指示燈法

　　測量原理：頭尾串聯時，感應電勢為矢量和；頭頭串聯時，感應電勢為矢量差。

　　4、直流法

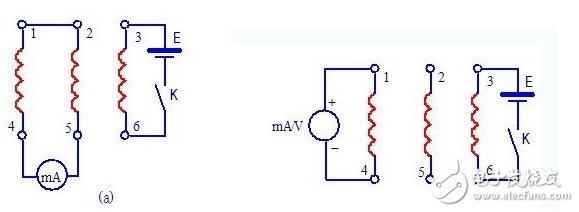

　　用一只萬用表和一節干電池，先將六個引出線頭分出三組，標上標號，然后接成下圖a所示電路。當開關K閉合瞬間，能看到指針向一個方向大幅度擺動時，表示被測兩繞組的起頭和完頭相連；如指針顫動或不動，表現被測兩繞組是頭和頭（或尾和尾）相連，兩者的差異一目了然。另一繞組的頭、尾也按同樣方法測出。此法中所用的萬用表，可用一只耳機代替。當K關合時，如耳機中有明顯的喀啦聲，表示被測兩相繞組是起頭和完頭相連；若開關閉合時耳機內無響聲，則說明被測兩繞組是起頭和起頭（或完頭和完頭）相連。須注意，選取耳機的直流電阻須在4000歐姆左右。

　　圖5 直流法確定頭尾的方法

　　直流法的另一個檢測辦法：

　　采用上圖b的接線方式，首先確定電源正端連接繞組的端子為頭（如3），用mA電流表或mV電壓表連接于任一繞組的兩端，當開關K接通瞬間，觀察電流/電壓表指針的擺動方向，若擺動方向是正方向（往數值大方向），說明連接電流/電壓表紅表筆一端的繞組端與電源正端所接繞組端同為頭（或尾，或稱為同名端）。再依次連接另一繞組，確定繞組的頭、尾。

　　此方法，不再測量數值的大小，而著重由指針的擺動方向（感應電壓極性的正、負）上，確定繞組的頭、尾。

　　5、運行電流法

　　先把電動機的六個引出線端頭分成三組，然后各相繞組任取一個引出線頭并在一起，連接成星形，再將另外三個引出線頭接于三相平衡電壓，使電動機在空載或輕載的條件下運轉（可由鉗形表監測電流值判斷），若其中某一相的頭尾端調錯，則該相繞組內的電流為最大，使熔絲斷掉。將熔絲斷掉的那一相繞組的頭、尾對調一下，使可糾正。這種方法僅適用于小功率電動機。

　　三相異鈍動機繞組首未端判斷：

　　方法一

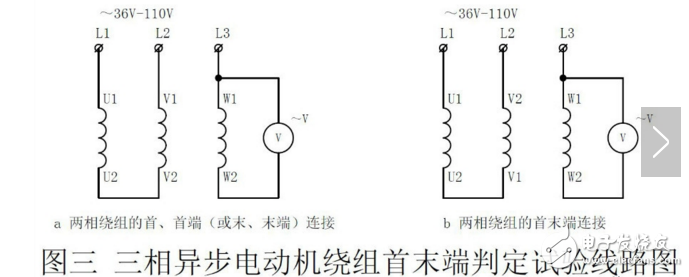

　　用萬用表找出同一相的三個繞組，然后將其中任意兩相繞組串聯，如圖三a，在兩相出線端接入交流低壓36V~ 220V，用萬用表交流電壓檔測量剩下的一相繞組出線端，如果沒有電壓，則說明兩繞組是首、首端（或末、末端）連接，如果有電壓，兩相繞組是首末端連接，如圖三b。這樣就可以確定出串聯的兩相繞組的首末對應端，然后用同樣的方法接線，再確定出第三相繞組的首末對應端。

　　方法二

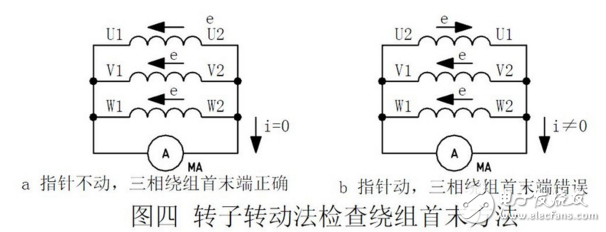

　　如圖四接線，然后轉動電機轉子，如果毫安表不動，指針為零，說明三相繞組首末端是正確的。如果毫安表指針有偏轉，說明其中一個繞組首末端錯了，這時對調其中一組繞組首末端，再轉動轉子，至毫安表指針不動，指針為零，三相繞組的首末端就正確了。
