本文所述電路利用一個VGA （ADL5330） 和一個對數檢波器 （AD8318） 提供閉環自動功率控制。由于AD8318具有較高的溫度穩定性，而且AD8318 RF檢波器可確保ADL5330 VGA的輸出端具有同樣水平的溫度穩定性，因此該電路在整個溫度范圍都能保持穩定。該電路還增加了對數放大器檢波器，用來將ADL5330從開環可變增益放大器轉換為閉環輸出功率控制電路。 AD8318與ADL5330一樣，具有線性dB傳遞函數，因此P對設定點傳遞函數也遵循線性dB特性。

?

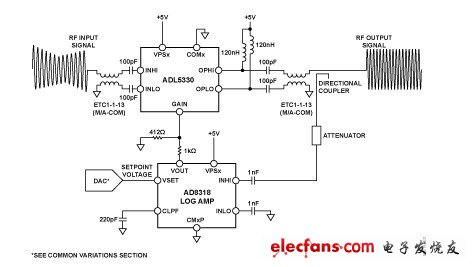

圖1. ADL5330與AD8318配合在自動增益控制環路中工作（原理示意圖：未顯示去耦和所有連接）

電路描述

雖然可變增益放大器可提供精確的增益控制，但利用一個自動增益控制（AGC）環路也可以實現對輸出功率的精密調節。圖1顯示在AGC環路中工作的ADL5330。增加對數放大器AD8318后，該AGC在較寬的輸出功率控制范圍具有更高的溫度穩定性。

ADL5330 VGA要在AGC環路中工作，必須將輸出RF的樣本反饋至檢波器（通常利用一個定向耦合器并增加衰減處理）。DAC將設定點電壓施加于檢波器的VSET輸入，同時將VOUT與ADL5330的GAIN引腳相連。根據檢波器的VOUT與RF輸入信號之間明確的線性dB關系，檢波器調節GAIN引腳的電壓（檢波器的VOUT引腳為誤差放大器輸出），直到RF輸入的電平與所施加的設定點電壓相對應。GAIN建立至某一值，使得檢波器的輸入信號電平與設定點電壓之間達到適當平衡。

AGC環路中工作的ADL5330與AD8318的基本連接如圖 1所示。AD8318是一款 1 MHz至 8 GHz精密解調對數放大器，提供較大的檢波范圍（60 dB），溫度穩定性為±0.5 dB。ADL5330的增益控制引腳受AD8318的輸出引腳控制。電壓VOUT的范圍為 0 V至接近VPSx。為避免過驅恢復問題，可以用阻性分壓器按比例縮小AD8318的輸出電壓，以便與ADL5330的 0 V至 1.4 V增益控制范圍接口。

利用一個 23 dB的耦合器/衰減器，可以讓所需的VGA最大輸出功率與AD8318線性工作范圍的上限（900 MHz時約為?5dBm）相匹配。

檢波器的誤差放大器利用以地為參考的電容引腳 CLPF 對誤差信號（電流形式）進行積分。必須將一個電容與 CLPF 相連，用來設置環路帶寬，并確保環路穩定性。

圖2顯示針對900MHz正弦波和-1.5dBm輸入功率，輸出功率與VSET電壓在整個溫度范圍的傳遞函數關系曲線。請注意，AD8318的功率控制為負向式。減小VSET相當于要求ADL5330提供更高的信號，因此一般會提高增益（GAIN）。

?

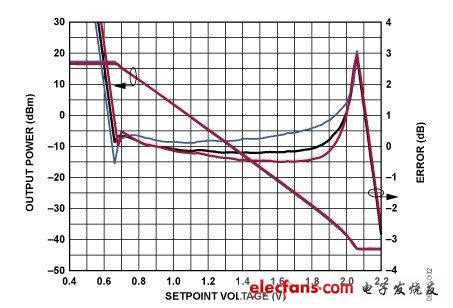

圖2 ADL5330輸出功率與AD8318設定點電壓關系曲線，PIN=-1.5dBm

AGC環路能夠控制接近ADL5330完整60dB增益控制范圍的信號。在通常極為重要的最高功率范圍內，其溫度性能最精確。在輸出功率的最高40dB范圍內，整個溫度范圍的線性一致性誤差在±0.5dB范圍內。

對數放大器所帶來的寬帶噪聲可忽略不計。
