藍牙模塊，是一種集成藍牙功能的PCBA板，用于短距離無線通訊，按功能分為藍牙數據模塊和藍牙語音模塊。藍牙模塊是指集成藍牙功能的芯片基本電路集合，用于無線網絡通訊，大致可分為三大類型：數據傳輸模塊遠程控制模塊等。一般模塊具有半成品的屬性，是在芯片的基礎上進行過加工，以使后續應用更為簡單。

　　USB轉串口的有線轉接方式，實在太難看了，尤其是尋接頭，那是相當?shù)牟环奖恪Ｆ渌娖鲝S商都想把是接頭做小，做精致，唯獨串口接頭還是那么龐大，感覺應該換一換了，都已經完全不符合這個時代的審美觀了。

　　于是，就出現了HC-05藍牙無線模塊，HC-05是主從一體的藍牙模塊，所以比只能當從機的HC-6要貴一點。下面講述HC-05配置過程。

　　1、引腳說明

　　1. RXD： 接收端

　　2. TXD： 發送端

　　3. AT： 設置工作模式

　　1） 工作模式： 自動連接（automatic connection），又稱為透?jìng)髂Ｊ剑ǎ?又稱為透通模式（transparent communication）

　　2） AT指令設置模式： 命令回應（order-response），又稱為AT模式（AT mode）

　　4. VCC： 模塊供電正極（5V）

　　5. GND： 模塊供電負極

　　6. EN：使能端，需要進入AT模式時接3.3V。其實不接也沒有關系

　　6. STATE：我也不知道有什么用，沒有用到

　　2、接線方式

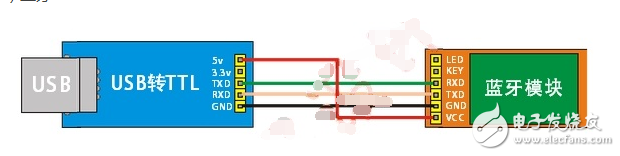

　　1） 藍牙《—-》USB

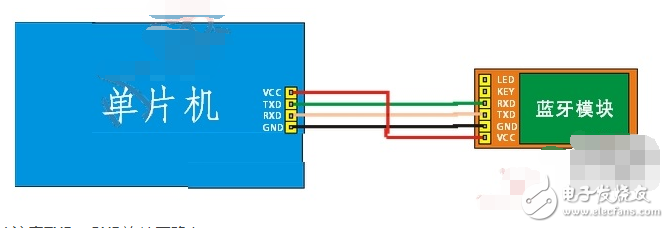

　　2） 藍牙《—-》單片機

　?。ㄗ⒁釺XD，RXD連接正確）

　　引腳EN，我發現接到3.3V與不接都一樣，上電后也無法自動進入AT模式。

　　3、進入AT模式

　　HC-05與HC-06不同，HC-06沒有連接上時，就是AT模式，而HC-05需要有個開關，注意到模塊上的小黑點沒有，按下它再上電就使HC-05進入AT模式了，嚴格的講，它只是一個開的作用，無法退出AT模式。此時指示燈慢閃（1秒亮一次），模塊進入AT狀態。

　　4、基本配置

　　模塊默認波特率為9600、默認配對密碼為1234、默認名稱為HC-05，

　　AT模式波特率固定38400，8位數據位、1位停止位、無奇偶校驗的通信格式。

　　AT+NAME=“XXX” 修改藍牙模塊名稱為XXX

　　AT+ROLE=0 藍牙模式為從模式

　　AT+CMODE=1 藍牙連接模式為任意地址連接模式，也就是說該模塊可以被任意藍牙設備連接

　　AT+PSWD=1234 藍牙配對密碼為1234

　　AT+UART=9600，0，0 藍牙通信串口波特率為9600，停止位1位，無校驗位

　　更多配置請參考HC-05AT命令文檔。

　　5、模塊指示燈說明：

　　1.將模塊上電同時（或者之前），將KEY接高電平，此時指示燈慢閃（1秒亮一次），模塊進入AT狀態，此時波特率固定38400。

　　2.將模塊上電后，將KEY懸空或者接地，此時指示燈快閃（1秒2次），表示模塊進入可配對狀態。此時如果將KEY接高電平，模塊也會進入AT狀態。但是指示燈依然是快閃（1秒2次）。

　　3.模塊配對成功，此時STA雙閃（一次閃2下，2秒閃一次）。

　　6、設置過程中遇到的兩個問題

　　正常情況下，按照上面的配置，基本上都能成功。但如果沒有成功，要怎么自檢。

　　本人就遇到過來成功配對后無法通信的問題，結果是由于藍牙模塊設置的波特率與單機片燒寫的波特率不一樣所致。開始一直懷疑是藍牙模塊本身有問題。弄了一下午，測輸出波形，更換連接串口，浪費了很多時間。

　　自檢方法也很簡單，單片機給藍牙模塊供電，單片機端的藍牙模塊TX與RX直接相連，自發自收，電腦端能收到串口信號，則說明主從模塊沒有問題。

　　遇到的另一個問題是用串口助手發送AT命令沒有反應。我也不知道怎么原因，開始一直以為是自己操作或者數據格式的問題，后來去網上查，網上說不能用串口助手配置，換了個串口調試工具就可以了。
