1、跑馬燈介紹

　　跑馬燈，又叫走馬燈、串馬燈。由毛竹編織成馬頭。馬尾，系在身上糊上顏色鮮艷的紙，如今已由絲綢取代。在過去，跑馬燈一般在春節等喜慶的日子里才表演，由二十來位11一14歲小孩組成，邊跳邊唱，根據節奏快慢形成不同陣勢，有喜慶、丁財兩旺、五谷豐登的寓意?，F(xiàn)在用來指在電腦上通過編程實現的一種效果，通常指有時需要用一矩形條顯示少量用戶特別關心的信息，這條信息串首尾相連，向一個方向循環滾動〔實際應用中也常通過“跑馬燈”來監視是否死機。

　　2、三色跑馬燈控制設計準備

　　2.1、系統的運行環境和開發工具

　　系統運行環境為windows7旗艦版;開發工具包括：KeiluVision4，ProtuesISIS，Protel99SE。

　　2.1.1、程序開發介紹

　　通過KeiluVision4軟件編寫C51程序控制燈實現預設的效果，使用Protel99SE繪制原理圖，在Protues中進行單片機效果的仿真。

　　2.2、器件選擇

　　選用51單片機最小系統板，免去了最小系統設計、制作的冗長時間;其次，單片機型號為STC51;實際需要LED燈24個，分為三種顏色：紅、黃、綠，購買30個燈以避免損壞后無法更換;發聲部分，揚聲器兩個;另外，還需要一塊ISP下載模塊以及兩條USB電源線用于程序載入和電源輸入;其余330？排阻若干，排針若干，6*6*6微動開關若干。

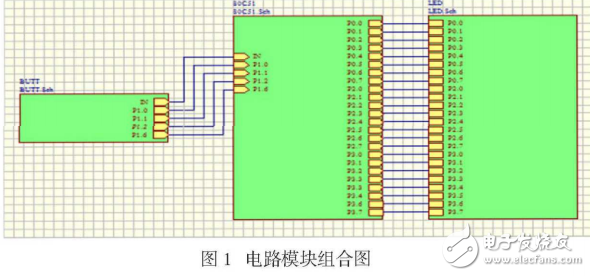

　　2.3、原理圖設計（圖1）

　　3、三色跑馬燈控制設計軟件部分

　　3.1、程序調試過程

　　將在KeiluVision4中編寫的程序加載到ProtuesISIS中的單片機中，然后再進行仿真，分別執行相應的控制操作，以看各程序運行時輸出是否按預想實現。

　　程序的調試也是分模塊的，將一個功能視作一個模塊。在調試該模塊時，將其他的功能屏蔽掉。主函數中用了一個while（1）語句來實現控制循環，使程序不斷地進行判斷，執行相應的功能，只要將控制該程序執行的條件一直滿足就可以對不同的模塊進行仿真調試。如果相應的功能仿真與預想效果有差別，則進行分析相關信息，判斷出錯的原因，列出導致出錯的可能性，再到相應的程序中去修改相應的程序代碼，逐一排查，直到將相應的程圖2仿真電路圖才進行下一個功能的調試。

　　當所有的模塊都調試完成后，再進行綜合調試。綜合調試就是每個功能都要執行，首先將每個功能都執行一遍，然后在不同的功能之間進行切換，要注意在切換過程中可能出現切換不過來或者是切換后的狀態不能與相應功能對應，或者是切換時有突變，相應的顯示不正常，這些都是由于程度代碼在進行功能切換時的過度狀態沒有控制好，原因可能是判斷條件不正確或者沒有考慮到狀態切換后條件有問題。

　　通過仿真調試，可以將程序中的絕大部分問題都能找到，但是有的問題不僅要進行仿真調試，還要分析代碼，將程序一條一條地進行考慮，自己將程序走幾遍，還要進行相應的演算，這樣才能最大程度地達到預期效果。
