1. 前言

　　本文要介紹的是可稱作環保顯示器的“電子紙”。將以其中率先實現實用化的電泳顯示（EPD：ElectroPhoretic Display）方式為中心，介紹形狀可靈活改變的柔性電子紙的開發和實用化現狀以及展望等。

　　旨在取代紙的電子紙因其用途多樣性，需要輕量、柔性、掉落后不會摔壞的堅固性等性能。本文將介紹具備這些性能的電子紙的特點，以及電子紙對于“綠色工藝”的支持情況。

　　2. 電子紙的特點和對綠色工藝的支持

　　2.1 電子紙的特點

　　電子紙是通過電氣方式改變像素狀態，使顯示內容可擦寫的顯示器件。率先實現實用化的電子紙是美國E Ink公司（現在是***E Ink Holding旗下公司）開發的微膠囊型EPD。其原理和構造如圖1所示。在裝滿透明流體的微型膠囊內加入白色顏料和黑色顏料的顆粒，通過電場的變化和靜電的作用使這些顆粒移動，從而使顯示器顯示面的像素顏色在黑白之間變化。

　　圖1：微膠囊型電泳方式的顯示原理

　　由于是不使用背照燈的反射型等原因，這種顯示器件僅在像素單位的狀態發生變化（擦寫）時才會在一定程度上消耗較大電力。維持畫面顯示狀態幾乎或完全不消耗電力。

　　如果是完全不消耗電力的類型，擦寫一次后，只要不再擦寫，電子紙就會永遠保留顯示內容。與號稱是“自發光元件，耗電量低”，但依然會消耗相應電力的有機EL（OLED），以及作為遮光快門工作的液晶等普通的顯示器件不同，電子紙無需以一定的周期反復對畫面整體進行擦寫，耗電量非常低。這就是可以稱之為終極環保顯示器的理由。

　　目前，在展示貨架等安裝的商品介紹標簽方面，一些超市等采用組合了小型液晶顯示器和MCU的器件。不過，這種液晶顯示器即使是沒有背照燈的反射型，也會消耗一定電力，顯示部分需要定期更換電池等維護作業。另外，還需要保持顯示器上顯示的內容。如果換成EPD，就可以完全或者基本省去更換電池的麻煩。而且，向顯示器輸入顯示內容的計算機也無需始終運行。

　　2.2 對綠色工藝的支持情況

　　接下來看一下電子紙對節能型及環保型制造技術，也就是“綠色工藝”的支持情況。

　　在多種類型的柔性顯示器中，電子紙對于TFT特性和阻氣性的要求最低。因此，可以說實用化門檻是最低的。而且，電子紙的前板已經開始利用卷對卷（R2R）方式生產。但背板還存在問題。前板與背板的貼合方面，枚葉方式已經實現實用化。

　　2.2 Plastic Logic的彎曲電子紙

　　英國Plastic Logic公司開發并制造了表1中多種畫面尺寸的柔性塑料顯示器。這些顯示器在陽光下也比較容易閱讀，實現了超輕量、超薄型而且極結實的特性，電池消耗也非常慢。這是融合Plastic Logic的有機薄膜晶體管（OTFT）技術和E Ink Holdings的EPD技術獲得的成果。另外，該產品還具備5年以上的產品壽命、1000萬頁以上的更新及非常高的靈活性等傳統顯示器所沒有的優點。具體特點如下。

　　·基于有機TFT（OTFT）的有源矩陣驅動

　　·采用雙穩態EPD技術

　　·超低功耗（無需持續循環刷新）

　　·高彎曲性

　　·超廣視角

　　·備有1英寸至15英寸的大范圍畫面尺寸的產品線

　　·低至200μm的超薄型化（可選）

　　·最大16色階的灰階顯示

　　·實現薄型、輕量、結實的產品設計

　　制造方式目前采用片式，R2R方式尚未實現。

　　

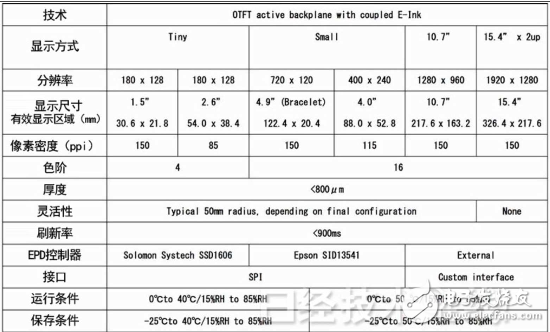

表1：Plastic Logic的不同畫面尺寸的柔性顯示器一覽

　　以上介紹了 環保顯示器的“柔性電子紙”的現狀和展望。這種顯示器具備液晶屏和有機EL屏所沒有的存儲性（雙穩態性），另外，由于采用無需偏光板的構造，因此可實現明亮的反射型產品。而且，有機半導體TFT驅動已經實現實用化。估計柔性電子紙的生產采用卷對卷方式也指日可待。
