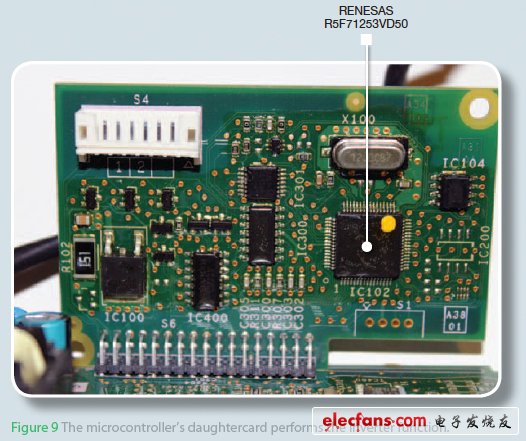

有一個微處理器通過監測輸入電壓、轉速定點、直流電壓、輸出電壓和電流去控制進程，以這種方式保證變頻器在設定的參數下工作。Altivar12的設計師用32位RISC 的瑞薩R5F71253VD50 SuperH設備，這個整合了會產生時滯和12位ADC轉換控制的三相PWM波形的計時單元（圖9）。
微處理器通過監測 - 深度技術拆解：深入變頻器電子電動機內部世界
