EDS-408A 3光口系列 8口智能網管型以太網交換機

Moxa EDS-408A 3光口系列是體積小巧帶3個光口的8口網管型以太網交換機。獨特的3光口特征使EDS-408A 3光口系列非常適用于工業應用，比如更需要長途傳輸能力的分散廣闊的風場網絡。光纖傳輸可以抵抗EMI電磁干擾以避免數據的丟失。EDS-408A 3光口的寬溫型號保證了-40 到 75°C的工作環境。另外，該交換機還支持不同的非常實用的管理功能，比如Turbo Ring, ring coupling 環網耦合,QoS, RMON,Moxa EDS-408A 3光口系列是體積小巧帶3個光口的8口網管型以太網交換機。獨特的3光口特征使EDS-408A 3光口系列非常適用于工業應用，比如更需要長途傳輸能力的分散廣闊的風場網絡。光纖傳輸可以抵抗EMI電磁干擾以避免數據的丟失。EDS-408A 3光口的寬溫型號保證了-40到 75°C的工作環境。另外，該交換機還支持不同的非常實用的管理功能，比如Turbo Ring, ring coupling 環網耦合,QoS, RMON,RMON，帶寬管理，端口鏡像功能，及通過e-mail或繼電器輸出的事件觸發報警。

特點:多達3個光口(單模/多模，SC/ST接頭)
IPv6 Ready認證（IPv6 標志委員會認證）
DHCP Opition 82，用于以不同策略分配IP地址
支持工業以太網協議Modbus/TCP
支持IEC 61850 GOOSE messaging
即插即用，冗余快速以太環網（全負載狀態下恢復時間<20ms）和RSTP/STP（IEEE802.1W）能力
支持基于端口的VLAN，使網絡規劃簡單易行
支持QoS--IEEE802.1p，1Q和TOS/DiffServ，增加決定權
RMON功能提供有效的監視和預測能力
SNMP V1 / V2c / V3適用不同安全級別的網絡管理
帶寬管理能夠預防不可預計的網絡狀態
端口鏡像可用于在線調試
通過e-mail、繼電器輸出的自動報警功能

技術參數
?標準：IEEE802.3，802.3u，802.3x，802.1D，802.1W，
802.1Q，802.1p ，802.1X，802.3ad
協議：IGMP V1/V2/V3 device，GVRP，SNMP V1/V2c/V3，
DHCP服務器/客戶端，DHCP Option 82，BootP，TFTP，
SNTP，SMTP，RARP，GMRP，LACP，RMON
MIB：MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，
Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON Group
1，2，3，9
流控：IEEE802.3x 流控，背壓式流控

接口
?RJ45接口：10/100BaseT(X) 自適應，全/半雙工和MDI/ MDI-X自適應
光纖接口：100BaseFX口 (SC/ST接口)
控制口：RS-232 (RJ45)
LED指示燈：PWR1，PWR2，F(xiàn)AULT，MASTER， COUPLER，10/100M
DIP開關：Turbo Ring，Master，Coupler，Reserve
報警輸出：兩路繼電器輸出，電流負載能力 1A@24 VDC
數字輸入：兩路（共地）
? 狀態“1”：+13 ~ +30V
? 狀態“0”：-30 ~ +3V
? 最大輸入電流：8mA

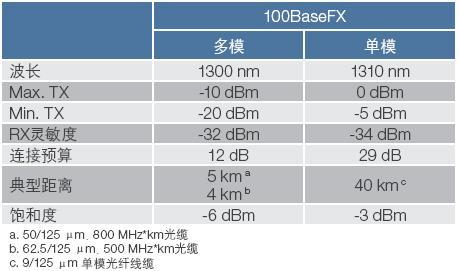

光纖

電源
?輸入電壓：24 VDC (12 ~ 45 VDC)，冗余輸入
接口：2個可移動的6針接線端子
過載保護：提供
反接保護：提供

機械特性
?外殼：IP30防護等級，鋁制外殼
尺寸 (W x H x D)：80.5 x 135 x 105 mm
3.17 x 5.31 x 4.13 in.
重量：1040 g
安裝方式：導軌、壁掛（可選套件）

工作環境
?操作溫度：0 ~ 60 °C (32 ~ 140 °F)
-40 ~ 75 °C (-40 ~ 167 °F)(寬溫產品)
存儲溫度：-40 ~ 85 °C (-40 ~ 185 °F)
周圍環境相對濕度：5%~95% (無凝露)

通過認證
?安全：UL508，UL60950-1，CSA C22.2 No. 60950-1，
EN60950-1
危險環境：UL/cUL Class I，Division 2，Groups A，B，C和
D (認證中) ATEX Zone 2，EEx nC IIC (認證中)
海事：DNV，GL
EMI： FCC Part 15，CISPR (EN55022) class A
EMS： EN61000-4-2 (ESD)， 等級3
EN61000-4-3 (RS)， 等級3
EN61000-4-4 (EFT)， 等級4
EN61000-4-5 (Surge)， 等級3
EN61000-4-6 (CS)， 等級3
EN61000-4-8
EN61000-4-11
沖擊：IEC60068-2-27
自由下落：IEC60068-2-32
震動：IEC60068-2-6
MTBF： EDS-408A系列：363，000 hrs
EDS-405A系列：392，000 hrs
數據庫：Telcordia (Bellcore)，GB
* 欲知產品認證最新動態，請登陸Moxa網站查詢。

質保
?保修期 5 年

標溫型號?
?產品編號 描述
? EDS-408A-1M2S-SC? 5口10/100BaseT(X)，1口單模100BaseFX, SC接口，2口單模100BaseFX, SC接口, 操作溫度-0至60℃
? EDS-408A-2M1S-SC? 5口10/100BaseT(X)，2口單模100BaseFX, SC接口，1口單模100BaseFX, SC接口, 操作溫度-0至60℃
? EDS-408A-3M-ST? 5口10/100BaseT(X)，3口多模100BaseFX, ST接口的網管型工業以太網交換機, 操作溫度-0至60℃
? EDS-408A-3M-SC? 5口10/100BaseT(X)，3口多模100BaseFX, SC接口的網管型工業以太網交換機, 操作溫度-0至60℃
? EDS-408A-3S-SC? 5口10/100BaseT(X)，3口單模100BaseFX, SC接口的網管型工業以太網交換機, 操作溫度-0至60℃
寬溫型號?
?產品編號 描述
? EDS-408A-2M1S-SC-T? 2口單模100BaseFX, SC接口，1口單模100BaseFX, SC接口, 操作溫度-40至75℃
? EDS-408A-1M2S-SC-T? 1口單模100BaseFX, SC接口，2口單模100BaseFX, SC接口, 操作溫度-40至75℃
? EDS-408A-3S-SC-T? 5口10/100BaseT(X)，3口單模100BaseFX, SC接口的網管型工業以太網交換機, 操作溫度-40至75℃
? EDS-408A-3M-ST-T? 5口10/100BaseT(X)，3口多模100BaseFX, ST接口的網管型工業以太網交換機, 操作溫度-40至75℃
? EDS-408A-3M-SC-T? 5口10/100BaseT(X)，3口多模100BaseFX, SC接口的網管型工業以太網交換機, 操作溫度-40至75℃
安裝配件?
?產品編號 描述
? WK-46? 壁掛式安裝套件
? RK-4U? “4U-high 19”機架安裝套件
導軌式電源?
?產品編號 描述
? MDR-40-24/60-24? 40/60 W導軌安裝式24V直流電源，工作溫度-20 ~ 70 °C
? DR-4524? 45W/2A DIN-Rail 24VDC 電源，通用 85～264 VAC 輸入
? DR-75-24? 75W/3.2A DIN-Rail 24VDC 電源，通用 85～264 VAC 輸入
? DR-120-24? 120W/5A DIN-Rail 24VDC 電源，由開關切換 88～132 VAC/176～264 VAC輸入
? DR-120-48? 120W/2.5A DIN-Rail 安裝式48直流電源，電壓輸入范圍：可用開關切換88~132 VAC/176 ~264 VAC
? DR-75-48? 75 W/1.6A導軌式48 VDC，一般情況下，85 ~ 264 VAC電壓輸入
