如何配置以太網交換機

串口通過配置電纜與以太網交換機的Console 口連接。
一、通過Console 口搭建配置環境
建立本地配置環境，只需將微機（或終端）的串口通過配置電纜與以太網交換機的Console 口連接。

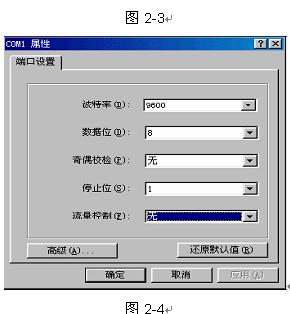

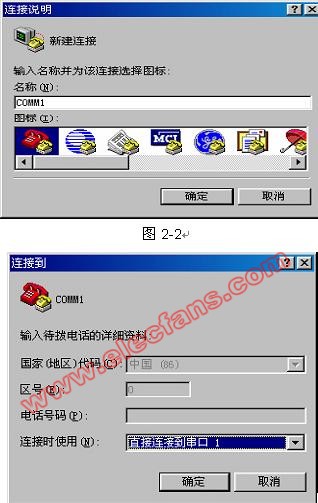

（2）在微機上運行終端仿真程序（Windows 9x的超級終端等），設置終端通信參數為波特率9600bps、8位數據位、1位停止位、無校驗和無流控，并選擇終端類型為VT100。如圖2-2至圖2-4所示。

（3）給以太網交換機通電，終端上顯示以太網交換機的自檢信息，自檢結束后提示用戶鍵入回車，之后將出現命令行提示符（如）。
（4）鍵入命令，配置以太網交換機或查看以太網交換機運行狀態。需要幫助可以隨時鍵入“?”。

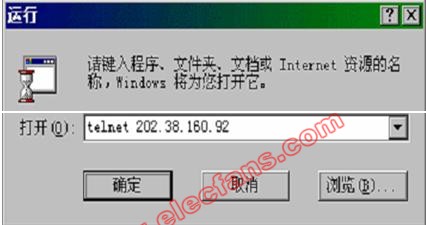

二、通過Telnet 搭建配置環境
    如果用戶已經通過Console 口正確地配置了以太網交換機管理VLAN 接口的IP 地址（在VLAN 接口視圖E下使用ip address 命令），并已指定與終端相連的以太網端口屬于該管理VLAN（在VLAN 視圖E下使用port 命令），這時可以利用Telnet 登錄到以太網交換機，然后對以太網交換機進行配置。
（1）在通過Telnet 登錄到以太網交換機之前，需要通過Console 口在交換機上配置欲登錄的Telnet 用戶名和認證口令。
說明：Telnet 用戶登錄時，默認需要進行口令認證，如果沒有配置口令而進行Telnet登錄，則系統會提示“password required, but none set.”。可用下面的命令配置用戶登錄口令。
system-view
Enter system view， return user view with Ctrl+Z.
[Quidway] user-interface vty 0
[Quidway-ui-vty0] set authentication password simple xxxx（xxxx 是欲設置的Telnet 用戶登錄口令）
（2）建立配置環境，只需將微機以太網口通過局域網與以太網交換機的以太網口連接。
