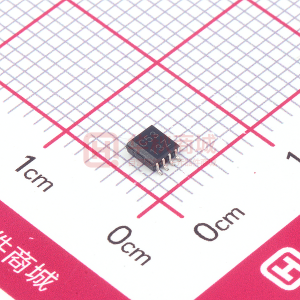

      SN74LVC2G53 單極、雙閘 (SPDT) 模擬開關或 2:1 模擬多路復用器/多路解復用器

      數據：

      描述

      此單個2：1模擬多路復用器/多路分解器設計用于1.65 V至5.5 VV CC 操作。

      SN74LVC2G53器件可以處理模擬和數字信號。該器件允許幅度高達5.5 V（峰值）的信號在任一方向傳輸。

      NanoFree封裝技術是IC封裝概念的一項重大突破，使用芯片作為封裝。

      應用包括信號選通，斬波，調制或解調（調制解調器），以及用于模擬到數字和數模轉換系統的信號多路復用。

      特性

      • 適用于Texas Instruments NanoFree?封裝
      • 1.65-V至5.5-VV CC 操作
      • 高開關輸出電壓比
      • 高線性度
      • 高速，通常為0.5 ns（V CC = 3 V，C L = 50 pF）
      • 低導通電阻，通常為6.5Ω（V CC = 4.5 V）
      • 閂鎖性能超過JESD 78，Class II 100 mA

      參數 與其它產品相比?模擬開關/多路復用器

      ?
      Configuration
      Number of Channels (#)
      Power Supply Type
      Vss (Min) (V)
      Vss (Max) (V)
      Vdd (Min) (V)
      Vdd (Max) (V)
      Ron (Typ) (Ohms)
      Bandwidth (MHz)
      Rating
      Operating Temperature Range (C)
      Package Size: mm2:W x L (PKG)
      Package Group
      Supply Range (Max)
      Ron (Max) (Ohms)
      Input/Output Continuous Current (Max) (mA)
      Supply Current (Typ) (uA)
      Supply Current (Max) (uA)
      Features
      OFF-state leakage current (Max) (μA)
      ON-state leakage current (Max) (μA)
      Input/Output ON-state Capacitance (Typ) (pF)
      Input/Output OFF-state Capacitance (Typ) (pF)
      ESD Charged Device Model (kV)
      ESD HBM (kV)
      VIL (Max) (V)
      VIH (Min) (V)
      SN74LVC2G53 SN74LVC1G3157
      2:1 SPDT ? ? 2:1 SPDT ? ?
      1 ? ? 1 ? ?
      Single ? ? Single ? ?
      N/A ? ? N/A ? ?
      N/A ? ? N/A ? ?
      1.65 ? ? 1.65 ? ?
      5.5 ? ? 5.5 ? ?
      6.5 ? ? 6 ? ?
      300 ? ? 340 ? ?
      Catalog ? ? Catalog ? ?
      -40 to 85 ? ? -40 to 125
      -40 to 85 ? ?
      See datasheet (DSBGA)
      8SM8: 12 mm2: 4 x 2.95(SM8)
      8VSSOP: 6 mm2: 3.1 x 2(VSSOP) ? ?      		 See datasheet (DSBGA)
      6SC70: 4 mm2: 2.1 x 2(SC70)
      See datasheet (SON)
      6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)
      6SOT-5X3: 3 mm2: 1.6 x 1.6(SOT-5X3)
      6X2SON: 1 mm2: .8 x 1(X2SON) ? ?
      DSBGA
      SM8
      VSSOP ? ?      		 DSBGA
      SC70
      SON
      SOT-23
      SOT-5X3
      X2SON ? ?
      5.5 ? ? 5.5 ? ?
      30 ? ? 50 ? ?
      50 ? ? 128 ? ?
      1 ? ? 1 ? ?
      10 ? ? 35 ? ?
      low tpd
      unbuffered ? ?      		 low tpd
      unbuffered ? ?
      1 ? ? 1 ? ?
      1 ? ? 1 ? ?
      19.5 ? ? 17.3 ? ?
      6.5 ? ? 5.2 ? ?
      1 ? ? 1 ? ?
      2 ? ? 2 ? ?
      Vdd*.3 ? ? Vdd*.3 ? ?
      Vdd*.7 ? ? Vdd*.7 ? ?

      方框圖 (1)
