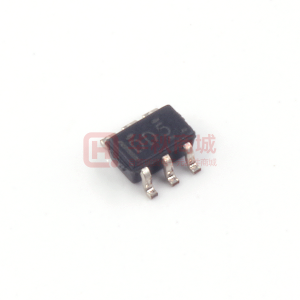

SN74LVC1G3208-EP SN74LVC1G3208-EP 單路 3 輸出正或與門

描述

該器件可設計用于1.65V至5.5VV _CC運行。

SN74LVC1G3208是一款單路3輸入正或與門。它在正邏輯中執(zhí)行布爾函數Y =（A + B）·C。

通過將一個輸入接地或接至V _CC，SN74LVC1G3208提供額外的兩個功能。當C被接至V _CC時，這個器件執(zhí)行為一個2輸入或門（Y = A + B）。當A接地時，此器件運行為一個2輸入與門（Y = B·C）。當B接地時，這個器件也運行為一個2輸入與門（Y = A·C）。

該器件完全符合使用我_關閉的部分斷電應用的規(guī)范要求.I _關閉電路禁用輸出，從而可防止其斷電時破壞性電流從該器件回流。

?
Technology Family
Sub-Family
Gate Type
VCC (Min) (V)
VCC (Max) (V)
Bits (#)
Voltage (Nom) (V)
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
tpd @ Nom Voltage (Max) (ns)
IOL (Max) (mA)
Input Type
Output Type
Logic
3-State Output
Schmitt Trigger
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
?

SN74LVC1G3208-EP	SN74LVC1G3208	SN74LVC1G3208-Q1
LVC ? ?	LVC ? ?	LVC ? ?
Configurable Logic ? ?	Configurable Logic ? ?	Configurable Logic ? ?
Configurable ? ?	CONFIGURABLE ? ?	CONFIGURABLE ? ?
1.65 ? ?	1.65 ? ?	1.65 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?
1 ? ?	1 ? ?	1 ? ?
1.8 2.5 3.3 5 ? ?	1.8 2.5 3.3 5 ? ?	1.8 2.5 3.3 5 ? ?
150 ? ?	150 ? ?	150 ? ?
0.0125 ? ?	0.01 ? ?	0.01 ? ?
17.5 7.6 5.9 4.0 ? ?	17.5 7.5 5.9 4.5 ? ?	17.5 7.6 5.9 4.2 ? ?
32 ? ?	32 ? ?	32 ? ?
CMOS/TTL ? ?	CMOS/TTL ? ?	CMOS/TTL ? ?
CMOS ? ?	CMOS ? ?	CMOS ? ?
True ? ?	True ? ?	True ? ?
No ? ?	No ? ?	No ? ?
No ? ?	No ? ?	No ? ?
HiRel Enhanced Product ? ?	Catalog ? ?	Automotive ? ?
-55 to 125 ? ?	-40 to 125 -40 to 85 ? ?	-40 to 85 ? ?
SOT-23 ? ?	DSBGA SC70 SOT-23 ? ?	SC70 ? ?
6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	See datasheet (DSBGA) 6SC70: 4 mm2: 2.1 x 2(SC70) 6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	6SC70: 4 mm2: 2.1 x 2(SC70) ? ?
