      TPS54426 具有輕載模式的 4.5V 至 18V 輸入、4A 同步降壓轉換器

      數據：

      描述

      TPS54426是一款自適應導通時間D-CAP2?模式同步降壓轉換器。 TPS54426使系統設計人員能夠以經濟高效，低元件數，低待機電流的解決方案完成各種終端設備的電源總線穩壓器套件。 TPS54426的主控制回路采用D-CAP2?模式控制，可提供非?？焖俚乃矐B(tài)響應，無需外部補償元件。自適應導通時間控制支持在較高負載條件下的PWM模式與輕負載下的Eco模式?操作之間的無縫轉換。 Eco-mode?允許TPS54426在較輕負載條件下保持高效率。 TPS54426還具有專有電路，使器件能夠采用低等效串聯電阻（ESR）輸出電容，如POSCAP，SP-CAP和超低ESR陶瓷電容。該器件采用4.5 V至18 V VIN輸入工作。輸出電壓可在0.76 V至5.5 V之間編程。該器件還具有可調軟啟動時間和電源良好功能。 TPS54426采用14引腳HTSSOP封裝和16引腳QFN封裝，工作溫度范圍為-40°C至85°C。

      特性

      • D-CAP2?模式實現快速瞬態響應
      • 低輸出紋波并允許陶瓷輸出電容
        • < li>寬V IN 輸入電壓范圍：4.5 V至18 V
      • 輸出電壓范圍：0.76 V至5.5 V
      • 高效集成FET的優化< br>用于低占空比應用
        - 65mΩ（高側）和55mΩ（低側）
      • 高效率，關斷時小于10μA
      • 高初始帶隙參考精度
      • 可調節軟啟動
      • 預偏置軟啟動
      • 700-kHz開關頻率（f SW ）
      • 循環超過電流限制
      • 電源良好輸出
      • 自動跳過Eco模式以實現輕載時的高效率
      • 應用
        • 低壓系統的廣泛應用
          • 數字電視電源
          • 高清藍光光盤播放器
          • 網絡家庭終端
            • < li>數字機頂盒（STB）

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS54426 TPS54225 TPS54226 TPS54325 TPS54326 TPS54425 TPS54429 TPS54429E TPS54525 TPS54526 TPS54625 TPS54626
      4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 7 ? ? 7 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
      18 ? ? 18 ? ? 18 ? ? 18 ? ? 18 ? ? 18 ? ? 18 ? ? 18 ? ? 18 ? ? 18 ? ? 18 ? ? 18 ? ?
      0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ?
      5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ?
      4 ? ? 2 ? ? 2 ? ? 3 ? ? 3 ? ? 4 ? ? 4.5 ? ? 4.5 ? ? 5.5 ? ? 5.5 ? ? 6.5 ? ? 6.5 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      700 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ? 650 ? ? 650 ? ? 650 ? ? 650 ? ?
      700 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ? 650 ? ? 650 ? ? 650 ? ? 650 ? ?
      0.85 ? ? 0.8 ? ? 0.8 ? ? 0.85 ? ? 0.85 ? ? 0.85 ? ? 0.85 ? ? 0.85 ? ? 0.9 ? ? 0.9 ? ? 0.95 ? ? 0.95 ? ?
      Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?
      D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ?
      90 ? ? 90 ? ? 90 ? ? 90 ? ? 90 ? ? 90 ? ? 98 ? ? 98 ? ? 95 ? ? 95 ? ? 95 ? ? 95 ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -20 to 85 ? ? -20 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      HTSSOP
      QFN ? ?      		 HTSSOP ? ? HTSSOP
      VQFN ? ?      		 HTSSOP ? ? HTSSOP
      VQFN ? ?      		 HTSSOP ? ? HTSSOP ? ? HTSSOP
      QFN ? ?      		 HTSSOP ? ? HTSSOP
      QFN ? ?      		 HTSSOP ? ? HTSSOP ? ?

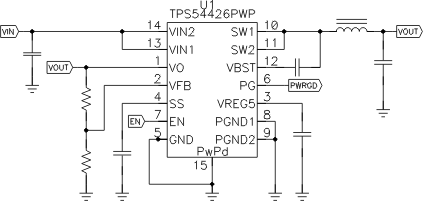

      方框圖 (1)
