TPS40345 具有 FSS 功能的 3V 至 20V 輸入、25A 同步降壓控制器 (600kHz)

數據： TPS40345 3V 至 20V 輸入同步降壓控制器數據表

描述

TPS40345是一款同步降壓控制器，可在3V到20V的輸入電壓下工作，可用于成本優化型應用。此控制器實現了解一種電壓模式控制架構，具有輸入電壓前饋補償功能，可對輸入電壓變化做出即時響應。開關頻率設置為600kHz。

開關頻率中添加了擴頻頻譜（FSS）功能，顯著降低了峰值EMI噪聲，使其更容易符合EMI標準。

TPS40345可提供各種用戶可編程功能，其中包括軟啟動，過流保護（OCP）電平以及環路補償。

OCP電平可以通過從LDRV引腳連接到電路接地的單個外部電阻器進行編程。在初始上電過程中，TPS40345可進入校準環節，測量LDRV引腳電壓，并設置內部OCP電壓級。在工作期間，器件可在通電時通過將已編程OCP電壓電平與低側FET上的壓降進行比較來確定是否發生過流情況。之后，TPS40345會進入關斷和重啟周期，直故障消除為止。

特性

輸入電壓范圍：3V至20V
600kHz開關頻率
高側和低側FET R _DS（on）電流檢測
可編程熱補償OCP電平
可編程軟啟動
600mV，1.3 ％基準電壓
電壓前饋補償
支持預偏置輸出
擴頻頻譜
145°C的熱關斷保護限制

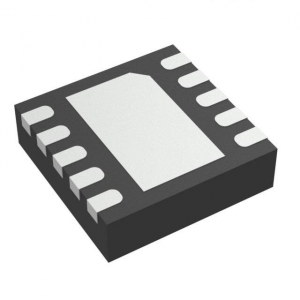

10引腳3mm×3mm VSON封裝，散熱墊具有接地連接

所有商標均為其各自所有者的財產。

參數 與其它產品相比?降壓控制器（外部開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Number of Phases
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
Control Mode
?

TPS40345	TPS53119
3 ? ?	3 ? ?
20 ? ?	26 ? ?
0.6 ? ?	0.6 ? ?
18 ? ?	5.5 ? ?
25 ? ?	20 ? ?
1 ? ?	1 ? ?
1 ? ?	1 ? ?
600 ? ?	250 ? ?
600 ? ?	970 ? ?
2.5 ? ?	0.4 ? ?
Enable Power Good Pre-Bias Start-Up Spread Spectrum Synchronous Rectification ? ?	Enable Light Load Efficiency Power Good Pre-Bias Start-Up ? ?
90 ? ?	90 ? ?
-20 to 85 ? ?	-20 to 85 ? ?
Catalog ? ?	Catalog ? ?
VSON ? ?	VQFN ? ?
Voltage Mode ? ?	D-CAP ? ?
