      SN65ALS180 差動驅動器和接收器對

      數據：

      描述

      SN65ALS180和SN75ALS180差分驅動器和接收器對是專為多點總線傳輸線上的雙向數據通信而設計的集成電路。它們專為平衡傳輸線而設計，符合TIA /EIA-422-B，TIA /EIA-485-A和ITU建議V.11。

      SN65ALS180和SN75ALS180結合了三態差分線驅動器和差分輸入線接收器，均采用5 V單電源供電。驅動器和接收器分別具有高電平有效和低電平有效，可以在外部連接在一起，起到方向控制的作用。驅動器差分輸出和接收器差分輸入連接到單獨的端子以獲得更大的靈活性，旨在當驅動器被禁用或V CC = 0時為總線提供最小負載。

      < p>這些端口具有寬正負共模電壓范圍，使該器件適用于派對線應用。

      特性

      • 達到或超過TIA /EIA-422-B的要求，TIA /EIA-485-A 和ITU建議V.11
      • 高速先進低功耗肖特基電路
      • 設計用于串行和并行應用中的25-Mbaud操作
      • 器件之間的低偏差... 6 ns Max
      • 低電源電流要求。 。 。 30 mA Max
      • 單個驅動器和接收器I /O引腳，具有雙V CC 和雙GND
      • 寬正和負輸入/輸出總線電壓范圍< /li>
      • 驅動程序輸出容量。 。 。 ±60 mA
      • 熱關斷保護
      • 驅動器正負電流限制
      • 接收器輸入阻抗。 。 。 12 k Min
      • 接收器輸入靈敏度。 。 。 ±200 mV Max
      • 接收器輸入滯后。 。 。 60 mV Typ
      • 采用5 V單電源供電
      • 無干擾上電和掉電保護

      這些設備符合或超過TIA /EIA-485-A的要求，但發電機競爭測試除外（第3.4.2段）和發電機電流限制（第3.4.3段）。 SN75ALS180的施加測試電壓范圍為6 V至8 V，SN65ALS180的測試電壓范圍為4 V至8 V.

      參數 與其它產品相比?RS-485/RS-422

      ?
      Supply Voltage(s) (Nom) (V)
      No. of TX
      No. of RX
      Duplex
      Signaling Rate (Max) (Mbps)
      IEC 61000-4-2 Contact (+/- kV)
      HBM ESD (kV)
      Fault Protection (V)
      Number of Nodes
      Common Mode Range
      ICC (Max) (mA)
      Isolated
      Rating
      Operating Temperature Range (C)
      Package Group
      Approx. Price (US$)
      SN65ALS180 SN75ALS180
      5 ? ? 5 ? ?
      1 ? ? 1 ? ?
      1 ? ? 1 ? ?
      Full ? ? Full ? ?
      25 ? ? 25 ? ?
      None ? ? None ? ?
      2 ? ? 2 ? ?
      -10 to 15 ? ? -10 to 15 ? ?
      32 ? ? 32 ? ?
      -7 to 12 ? ? -7 to 12 ? ?
      30 ? ? 30 ? ?
      No ? ? No ? ?
      Catalog ? ? Catalog ? ?
      -40 to 85 ? ? 0 to 70 ? ?
      SOIC ? ? PDIP
      SOIC ? ?
      1.28 | 1ku ? ? 1.17 | 1ku ? ?

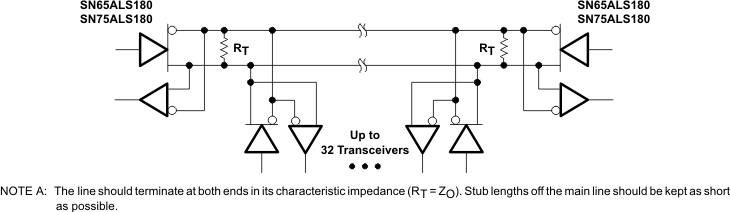

      方框圖 (1)
