      DS100BR410 具有 10.3125 Gbps 均衡器和去加重功能驅動器的低功耗四通道中繼器

      數據：

      描述

      DS100BR410是一款極低功耗，高性能的四通道中繼器，適用于數據速率高達10.3125 Gbps的高速串行鏈路。該器件在其4個通道中的每個通道上執行接收均衡和發送去加重，以補償通道損耗，從而實現系統內物理放置的最大靈活性。

      接收器的連續時間線性均衡器（CTLE）能夠打開由于互連介質（如背板走線或電纜）引起的符號間干擾（ISI）而完全關閉的輸入眼。變送器具有可調V OD （輸出幅度電壓電平）和去加重驅動器，以補償PCB走線丟失。

      具有低功耗和控制關閉未使用DS100BR410是TI PowerWise系列節能設備的一部分。

      可通過引腳模式或SMBus模式接口應用可編程設置。

      特性

      • 四通道中繼器，最高可達10.3125 Gbps
      • 低功耗，可選擇關閉未使用的通道
      • 可調接收均衡
      • 可調發送去加重
      • 可調發送V OD （最高1200 mVp-p）
        • < li> IDLE檢測 - 靜噪功能自動靜音SATA /SAS OOB信號的輸出
      • ＆lt; 0.22 UI的剩余DJ，10.3125 Gbps，12米電纜
      • 可通過引腳選擇進行編程或SMBus接口
      • 2.5 V±5％
      • -40°C至+ 85°C的單電源供電
      • ≥7kVHBM ESD額定值
      • 高速信號流通引腳排列封裝：48引腳WQFN（7 mm x 7 mm，0.5 mm間距）

      所有商標均歸其所有各自所有者。

      參數 與其它產品相比?以太網重定時器、中繼器和多路復用器緩沖器

      ?
      Device Type
      Number of Channels (#)
      Application
      Input Compatibility
      Speed (Max) (Gbps)
      SupplyVoltage (Volt)
      Protocols
      Operating Temperature Range (C)
      Package Group
      Pin/Package
      DS100BR410
      Repeater ? ?
      4 ? ?
      Front Port
      Backplane
      Peripheral I/O ? ?
      AC-Coupled
      CML ? ?
      10.3 ? ?
      2.5 ? ?
      10G-SR/LR
      40G-SR4/LR4
      SAS1
      SAS2
      SATA1
      SATA2
      SATA3
      Infiniband
      FibreChannel
      CPRI
      OBSAI
      Interlaken
      sRIO
      General Purpose ? ?
      -40 to 85 ? ?
      WQFN ? ?
      48WQFN ? ?

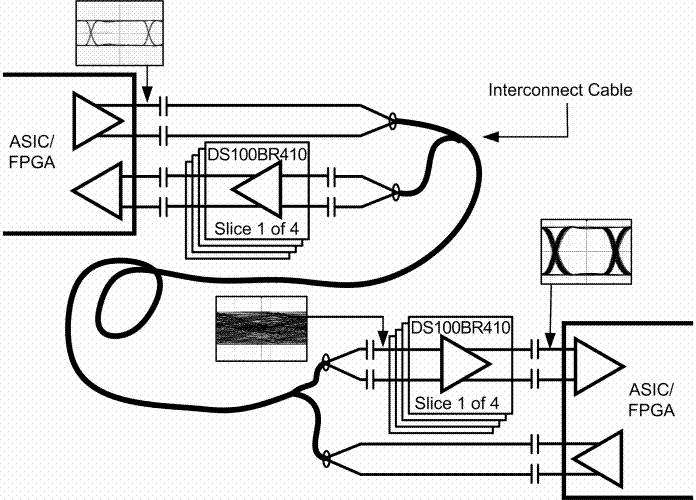

      方框圖 (2)
