      DS100MB201 Dual Lane 2:1/1:2 Mux/Buffer with Equalization

      數據：

      描述

      DS100MB201是雙通道2：1多路復用器和1：2開關或扇出緩沖器，信號調理適用于10GE，光纖通道，Infiniband， SATA /SAS和其他高速總線應用高達10.31215 Gbps。該器件執行接收均衡，允許系統內物理放置的最大靈活性。接收器的連續時間線性均衡器（CTLE）提供增強功能，以10.3125 Gbps的速率補償10“的4 mil FR4帶狀線。 DS100MB201能夠打開由于互連介質引起的符號間干擾（ISI）而完全閉合的輸入眼。該變送器具有可編程幅度電壓電平，可在600 mVp-p至800 mVp-p范圍內選擇。信號調理設置可通過寄存器控制進行編程。

      DS100MB201的典型功耗為100 mW /通道（10.3125 Gbps），SMBus寄存器控制可關閉未使用的通道，是TI PowerWise系列的一部分節能設備。

      特性

      • 最高10.3125 Gbps
      • 雙線2：1 Mux，1.2開關或扇出
      • 可調節的發送差分輸出電壓（V OD ）
      • ＆lt; 0.3 UI剩余DJ，10.3125 Gbps，10“FR4跟蹤
      • 可調電氣IDLE檢測閾值
      • 可通過SMBus I /F編程的信號調理
      • 單2.5V電源操作
      • ＆gt; 6 kV HBM ESD額定值
      • 3.3V容差SMBus接口
      • 高速信號流通引腳
      • 封裝：54引腳WQFN（10 mm x 5.5 mm）

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?重定時器、轉接驅動器和多路復用器/開關

      ?
      Device Type
      Application
      Protocols
      Operating Temperature Range (C)
      Package Group
      Pin/Package
      DS100MB201 DS100MB203 DS125MB203 DS280MB810
      Switch/MUX ? ? Switch/MUX ? ? Switch/MUX ? ? Mux Buffer ? ?
      Front Port
      Backplane
      Peripheral I/O ? ?      		 Front Port
      Backplane ? ?      		 Front Port
      Backplane
      Peripheral I/O ? ?      		 Front Port
      Backplane ? ?
      10G-SR/LR
      FibreChannel
      SAS/SATA
      sRIO
      Infiniband
      General Purpose ? ?      		 10G-SR/LR
      40G-SR4-LR4
      PCIe1
      PCIe2
      PCIe3
      FibreChannel
      Infiniband
      Interlaken
      sRIO
      CPRI
      OBSAI
      General Purpose ? ?      		 SAS/SATA
      PCIe1
      PCIe2
      PCIe3
      FibreChannel
      Infiniband
      Interlaken
      CPRI
      OBSAI
      sRIO
      General Purpose ? ?      		 10GbE
      25GbE
      CPRI
      Interlaken
      FibreChannel
      sRIO
      General ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      WQFN ? ? WQFN ? ? WQFN ? ? NFBGA ? ?
      54WQFN ? ? 54WQFN ? ? 54WQFN ? ? 135NFBGA ? ?

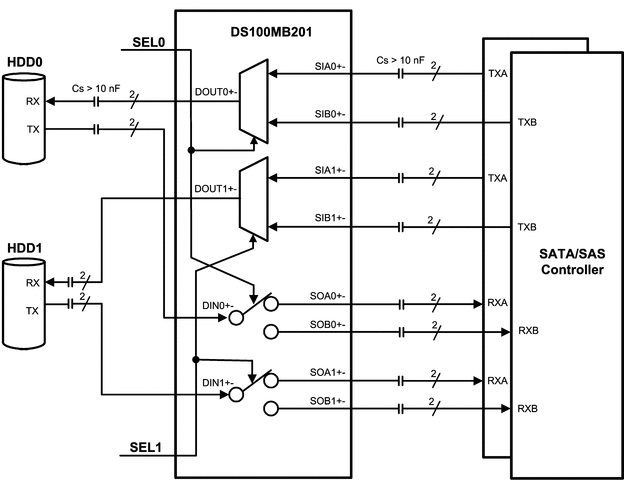

      方框圖 (1)

      技術文檔

      數據手冊（1）
