      SN65LVDS93B 10MHz - 85MHz LVDS 串行器/解串器變送器

      數據：

      描述

      SN65LVDS93B LVDS SerDes（串行器/解串器）發送器在單個集成電路中包含4個7位并行負載串行輸出移位寄存器，1個7時鐘合成器以及5個低電壓差動信號（LVDS）驅動器。借助這些功能，可以通過5個平衡對導體同步傳輸28位單端LVTTL數據并由兼容的接收器（如DS90CR286A和SN65LVDS94） ）進行接收。

      發送數據時，數據位D0至D27會在輸入時鐘信號（CLKIN）邊沿全部加載到寄存器中?？赏ㄟ^(guò)時鐘選擇（CLKSEL）引腳來選擇時鐘的上升沿或下降沿.CLKIN的頻率會實現比率為7的倍增，然后用于以串行方式以7位時間片解除數據寄存器的負載。接著會將4個串行數據流和鎖相時鐘（CLKOUT）輸出至LVDS輸出驅動器.CLKOUT的頻率與輸入時鐘（CLKIN）相同。

      SN65LVDS93B器件無需外部組件，只需很少控制，甚至無需控制。發送器輸入端的數據總線與收器輸出端的數據總線相同，數據傳輸對于用戶而言是透明的。用戶唯一能夠干預的是選擇時鐘上升沿（向CLKSEL輸入高電平）或下降沿（向CLKSEL輸入低電平），以及使用關斷/清零（SHTDN）信號.SHTDN是一個低電平有效輸入，可禁用時鐘并關斷LVDS輸出驅動器，從而降低功耗。如果該信號為低電平，則可以清除所有內部寄存器（處于低電平）。

      SN65LVDS93B在環境空氣中的工作溫度范圍為-40°C至85°C。

      特性

      • -40°C至85°C的工業溫度范圍
      • LVDS顯示Serdes接口，可直接連接至具有集成LVDS的LCD顯示面板
      • 封裝選項：8.1mm×14mm TSSOP
      • 1.8V至3.3V耐壓數據輸入，可直接連接至低功耗，低壓應用和圖形處理器
      • 傳輸速率高達85Mpps（百萬像素/秒）;像素時鐘頻率范圍為10MHz至85MHz;最高支持2.38Gbps的數據速率
      • 適合HVGA到高清（HD ）范圍內的顯示分辨率，并且電磁干擾（EMI）較低
      • 通過3.3V單電源供電運行，75MHz頻率下的功耗為170mW（典型值）
      • 28個數據通道和時鐘輸入低壓
      • 禁用時的功耗不到1mW
      • 可選擇上升或下降時鐘沿觸發輸入
      • ESD：5kV HBM
      • 支持?jǐn)U頻時鐘（SSC）
      • 支持從RGB 888轉換至LVDS I

      所有商標都是正確的他們各自所有者的ty。

      參數 與其它產品相比?SerDes/信道鏈路

      ?
      Protocols
      Function
      Parallel Bus Width (bits)
      Compression Ratio
      ESD (kV)
      Input Compatibility
      Output Compatibility
      Supply Voltage(s) (V)
      Data Throughput (Mbps)
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Pin/Package
      SN65LVDS93B SN65LVDS93A SN65LVDS95
      LVDS I ? ? Channel-Link I ? ? Channel-Link I ? ?
      Serializer ? ? Serializer ? ? Serializer ? ?
      28 ? ? 28 ? ? 21 ? ?
      28 to 4 ? ? 28 to 4 ? ? 21 to 3 ? ?
      5 ? ? 5 ? ? 6 ? ?
      LVTTL ? ? LVTTL ? ? LVTTL ? ?
      LVDS ? ? LVDS ? ? LVDS ? ?
      3.3 ? ? 3.3 ? ? 3.3 ? ?
      2380 ? ? 3780 ? ? 1428 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      TSSOP ? ? BGA MICROSTAR JUNIOR
      TSSOP ? ?      		 TSSOP ? ?
      56TSSOP: 113 mm2: 8.1 x 14(TSSOP) ? ? 56BGA MICROSTAR JUNIOR: 32 mm2: 4.5 x 7(BGA MICROSTAR JUNIOR)
      56TSSOP: 113 mm2: 8.1 x 14(TSSOP) ? ?      		 48TSSOP: 101 mm2: 8.1 x 12.5(TSSOP) ? ?
      56TSSOP ? ? 56BGA MICROSTAR JUNIOR
      56TSSOP ? ?      		 48TSSOP ? ?

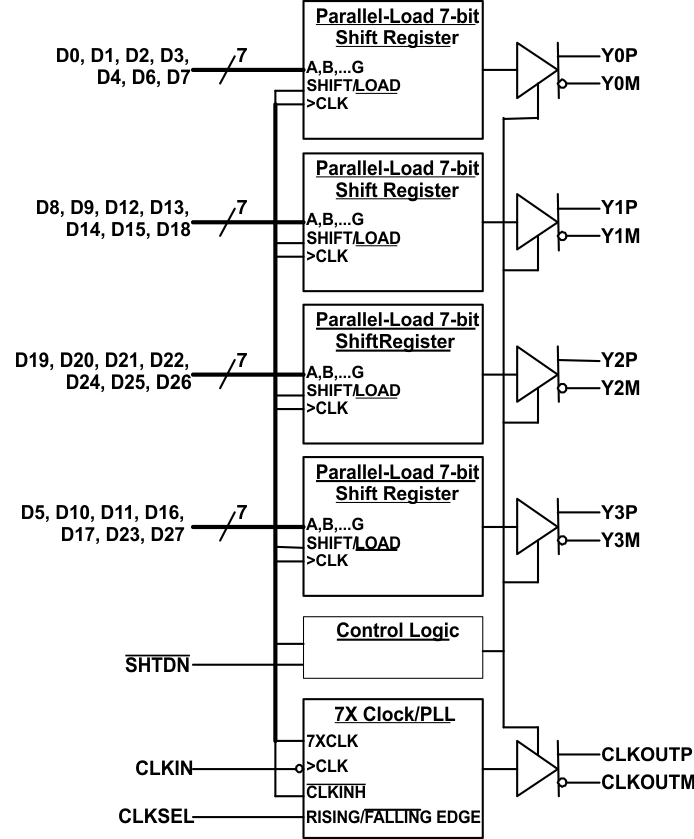

      方框圖 (1)
