描述

TLV767是一款寬輸入線性穩壓器，支持2.5 V至16 V的輸入電壓范圍和高達1 A的負載電流?？烧{(diào)版本的輸出范圍為0.8 V至6.6V或高達13.6 V.

此外，TLV767的輸出精度為1％，可滿足低壓微控制器（MCU）和處理器的需求。

TLV767的設計比傳統的寬泛的V _IN 調節器具有更低的I _Q ，從而使設備能夠很好地滿足日益增長的需求嚴格的待機功率要求。禁用時，TLV767僅消耗1.5μA的I _Q 。

內部軟啟動時間和折返電流限制可減少啟動期間的浪涌電流，從而最大限度地降低輸入電容。

寬帶寬PSRR性能在1 kHz時大于70 dB，在1 MHz時大于46 dB，這有助于衰減上游DC /DC轉換器的開關頻率，并最大限度地減少后穩壓器濾波。為了提供更大的靈活性，TLV767具有固定和可調版本。

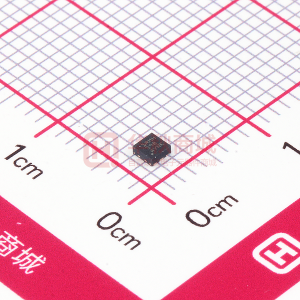

TLV767采用6引腳2 mm×2 mm WSON（DRV）封裝。

特性

• V _IN ：2.5 V至16 V
• V _OUT ：
  • 0.8 V至13.6 V（可調）
  • 0.8 V至6.6 V（固定，50 mV步）
• 負載和溫度下1％輸出精度
• 低I _Q ：50μA（典型值，關斷時約1.5μA）
• 內部軟件 - 開始時間：500μs（典型值）
• 折返式電流限制和熱保護
• 使用1μF陶瓷電容器穩定
• 高PSRR：70 dB at 1 kHz，1 MHz時46 dB
• 溫度范圍：-40°C至+ 125°C
• 封裝：6針2 mm×2 mm WSON

所有商標均為其各自所有者的財產。

參數 與其它產品相比?線性穩壓器（LDO）

? Output options Iout (Max) (A) Vin (Max) (V) Vin (Min) (V) Vout (Max) (V) Vout (Min) (V) Fixed output options (V) Package Group Features Regulated outputs (#) Operating temperature range (C) Thermal Resistance θJA (°C/W) Noise (uVrms) Rating Output capacitor type PSRR @ 100 KHz (dB) Accuracy (%) Vdo (Typ) (mV) Iq (Typ) (mA) Package size: mm2:W x L (PKG) ? TLV767 Adjustable Output
Fixed Output ? ? 1 ? ? 16 ? ? 2.5 ? ? 13.6 ? ? 0.8 ? ? 0.8
1.8
2.8
3.3
5.0 ? ? WSON | 6 ? ? Enable
Foldback Overcurrent Protection
Output Discharge
Thermal Shutdown ? ? 1 ? ? -40 to 125 ? ? 77.7 ? ? 60 ? ? Catalog ? ? Ceramic ? ? 53 ? ? 1 ? ? 900 ? ? 0.05 ? ? See datasheet (WSON) ? ?

方框圖

•

  TLV767 - 功能方框圖
