優勢和特點

• 雙通道同步采樣 ADC
• 71dB SNR
• 90dB SFDR
• 低功率：167mW / 112mW / 94mW(總值)?
  ????????????? 83mW / 56mW / 47mW (每通道)
• 單 1.8V 電源
• 串行 LVDS 輸出：每通道 1 位或 2 位
• 可選輸入范圍：1V_P-P 至 2V_P-P
• 800MHz 滿功率帶寬 S/H (采樣及保持)
• 停機和打盹模式
• 用于配置的串行 SPI 端口
• 引腳兼容的 14 位和 12 位器件版本

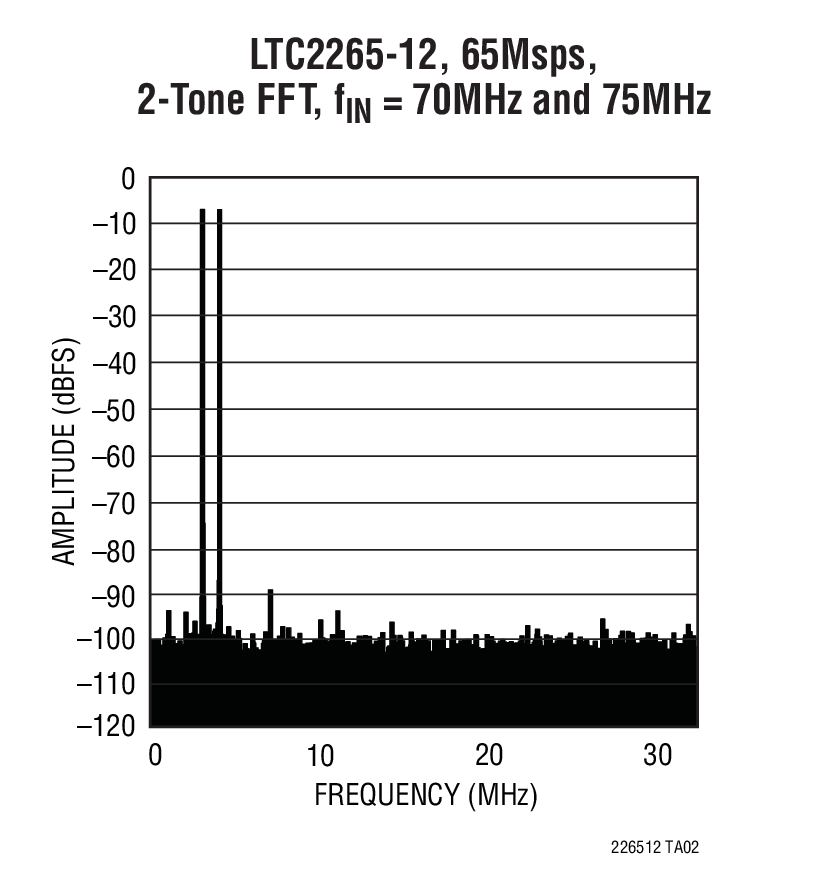

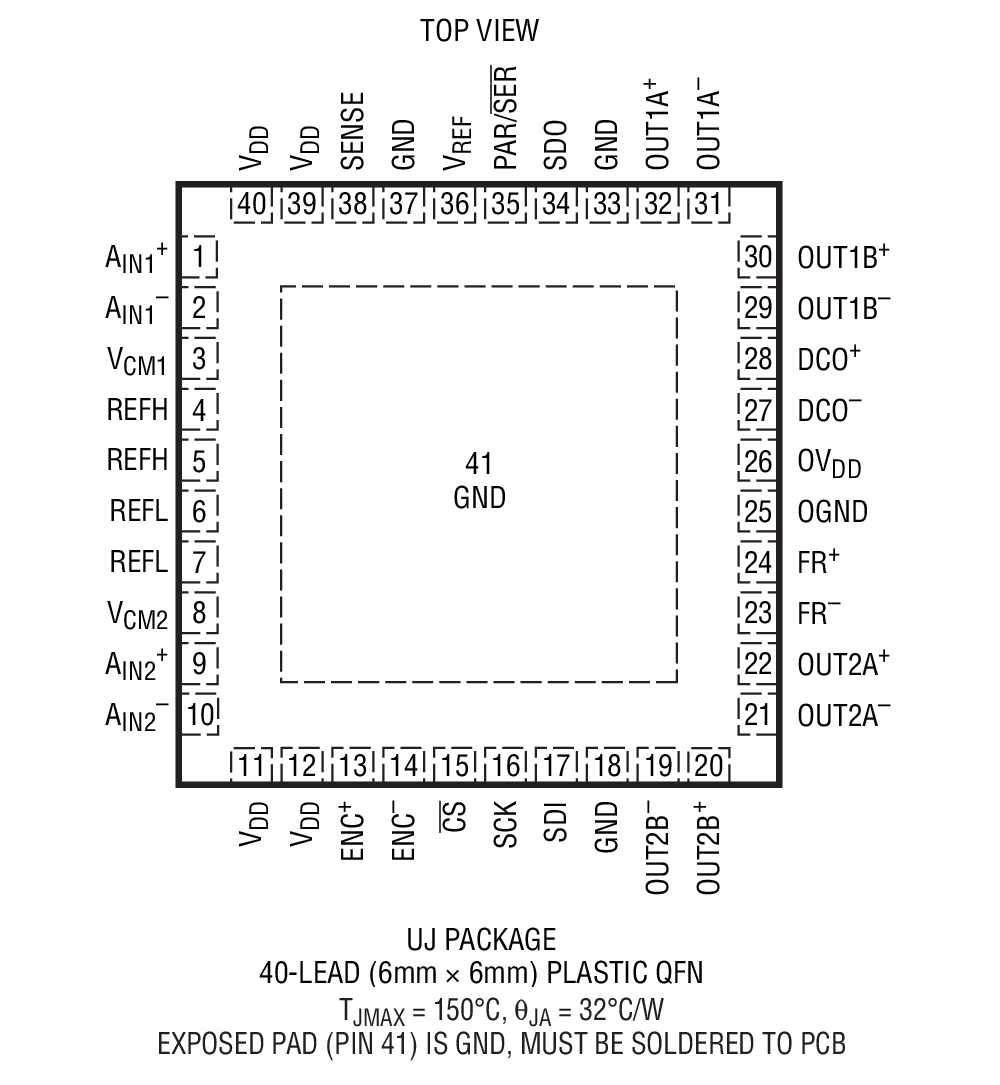

• 40 引腳 (6mm x 6mm) QFN 封裝

產品詳情

LTC^?2265-12 / LTC2264-12 / LTC2263-12 是雙通道、同步采樣 12 位 A/D 轉換器，專為對高頻、寬動態范圍信號進行數字化處理而設計。這些器件非常適合要求苛刻的通信應用，其AC性能包括 71dB SNR 和 90dB 無寄生動態范圍 (SFDR)。0.15ps_RMS 的超低抖動實現了 IF 頻率的欠采樣和卓越的噪聲性能。

DC 規格包括整個溫度范圍內的 ±0.3LSB INL (典型值)、±0.1LSB DNL (典型值) 和無漏失碼。轉換噪聲很低，僅為 0.3LSB_RMS。

數字輸出為串行 LVDS，旨在最大限度地減少數據線的數目。每個通道一次輸出兩個位 (“雙線道”模式) 或一個位 (“單線道”模式)。LVDS 驅動器具有可任選的內部終端和可調輸出電平，以確保干凈的信號完整性。

可以利用一個正弦波、PECL、LVDS、TTL 或 CMOS 輸入對 ENC⁺ 和 ENC^–輸入進行差分或單端驅動。一個內部時鐘占空比穩定器在全速和多種時鐘占空比條件下實現了高性能。

應用

• 通信
• 蜂窩基站
• 軟件定義無線電
• 便攜式醫學成像
• 多通道數據采集
• 非破壞性測試

?

方框圖
