 硬核存儲擴展利器：YLB3118 芯片規格與應用場景深度解析

在數據爆炸的時代，存儲擴展的穩定性、兼容性與高效性成為工業控制、數據中心、智能家居等領域的核心訴求。合肥云瀾電子科技有限公司推出的 YLB3118 PCIe 3.0x2 to 8 SATA 3.0 Controller 芯片，憑借卓越的端口擴展能力、廣泛的硬件兼容性和低功耗設計，成為連接 PCIe 主機與 SATA 存儲設備的橋梁型利器，為多場景存儲擴展需求提供了一站式解決方案。

一、產品核心規格解析

YLB3118 作為一款高性能橋接控制器芯片，在接口標準、傳輸速率、擴展能力、兼容性等關鍵指標上均展現出行業領先的產品力，其核心規格可概括為以下五大維度：

（一）接口與傳輸性能：高速穩定，帶寬充足

• 上行接口：采用 PCIe Gen3 x2 規格，數據傳輸速率高達 8GT/s x2，為多 SATA 設備并發讀寫提供了充足的帶寬支撐，確保數據傳輸無瓶頸。
• 下行接口：配備 8 個獨立 SATA 3.0 端口，每個端口最高傳輸速率可達 6GT/s，完美兼容 SATA 協議下的機械硬盤（HDD）、固態硬盤（SSD）等存儲設備，同時支持 SATA PM（端口倍增器）功能，可進一步擴展存儲連接能力。
• 協議兼容：全面支持 AHCI（高級主機控制器接口）標準，確保與主流操作系統和存儲管理軟件無縫適配，無需額外開發專屬驅動。

（二）擴展能力：靈活配置，按需擴展

YLB3118 提供兩種核心擴展模式，滿足不同場景下的存儲容量需求：

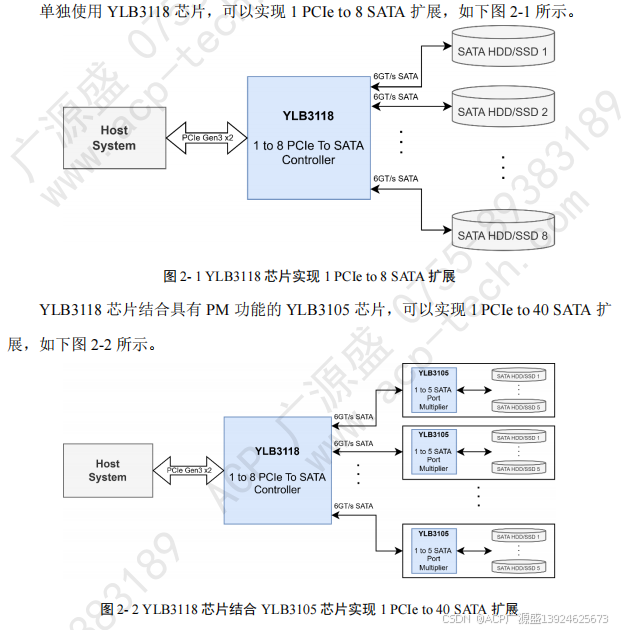

• 單芯片模式：直接實現 1 路 PCIe 到 8 路 SATA 的擴展，適用于中小型存儲設備、桌面級擴展塢等場景，無需額外芯片即可完成基礎存儲擴展。
• 組合擴展模式：與具備 PM 功能的 YLB3105 芯片搭配使用時，可實現 1 路 PCIe 到 40 路 SATA 的超大容量擴展，輕松滿足數據中心、監控存儲陣列等大規模存儲場景的需求。

（三）功耗控制：高效節能，適配多環境

芯片針對不同應用場景優化了功耗設計，根據上行 PCIe 端口配置和下行 SATA 端口啟用數量，功耗在 1.15W-2.16W 之間靈活調整：

• 低負載場景（如 PCIe Gen1 x1 + SATA2.0 2 Port）功耗僅 1.15W，適合嵌入式設備、便攜存儲方案等對功耗敏感的場景。
• 滿負載場景（PCIe Gen3 x2 + SATA3.0 8 Port）功耗為 2.16W，在提供強勁擴展能力的同時，仍保持較低的能耗水平，降低設備散熱壓力。

（四）兼容性：跨平臺適配，硬件支持廣泛

• 主機兼容性：通過 PCIe Gen3 電氣與協議一致性測試，兼容 Intel、AMD 主流平臺及兆芯、海光、瑞芯微等國產化 CPU，適配 Z170、B365、X470、B850 等系列主板，覆蓋從桌面級到工業級的各類主機系統。
• 存儲兼容性：兼容希捷、西數、三星、致鈦、鎧俠等主流品牌的 SATA HDD/SSD，支持 120GB-22TB 不同容量規格，無論是普通 CMR 硬盤、企業級硬盤還是高速 SSD，均能穩定運行。

（五）附加功能：智能監控，運維便捷

芯片集成 LED 閃燈監控功能，通過 GPIO 引腳精準反饋每個 SATA 端口的工作狀態：

• GPIO05-GPIO12 分別對應 SATA Port0-Port7 的就緒 / 忙碌狀態，實時可視化設備運行情況。
• GPIO17 監控所有 SATA 端口的錯誤狀態，GPIO18 匯總顯示所有端口的整體就緒 / 忙碌狀態，便于快速定位故障、簡化運維流程。

二、核心應用場景深度解析

基于卓越的產品規格，YLB3118 芯片的應用場景覆蓋工業控制、數據存儲、監控安防、智能家居等多個領域，成為不同行業存儲擴展的核心解決方案：

（一）工業控制與嵌入式系統

在工業自動化、PLC 控制、嵌入式網關等場景中，設備往往需要在有限空間內實現多存儲設備的穩定連接，用于數據日志存儲、程序備份等功能。YLB3118 的低功耗設計（最低 1.15W）和緊湊封裝（支持多電源合并供電），完美適配工業設備的嚴苛環境；其廣泛的主板兼容性（包括國產化 CPU 板卡），可滿足工業控制系統的國產化替代需求，同時 8 路 SATA 擴展能力能夠支撐工業數據的長期存儲，LED 狀態監控功能則便于現場運維人員快速排查故障。

（二）數據中心與網絡存儲設備

數據中心、NAS（網絡附加存儲）、存儲服務器等設備需要大規模存儲擴展能力，以滿足海量數據的存儲與管理需求。YLB3118 通過與 YLB3105 芯片組合，可實現 40 路 SATA 設備擴展，支持多硬盤組建 RAID 陣列，提供數據冗余與高速讀寫能力；PCIe Gen3 x2 的高速上行接口確保多硬盤并發讀寫時無帶寬瓶頸，適用于企業級文件服務器、云存儲節點等場景，同時兼容 Windows、Linux 等服務器操作系統，即插即用，降低設備部署成本。

（三）監控安防存儲陣列

在城市監控、園區安防、道路監控等場景中，大量攝像頭產生的實時視頻數據需要穩定的存儲陣列進行長時間錄制。YLB3118 支持多品牌 SATA 監控硬盤（如西數 Purple Pro 系列），8 路或 40 路擴展能力可滿足不同規模監控系統的需求；6GT/s 的 SATA 傳輸速率確保視頻數據實時寫入不丟幀，低功耗設計減少監控設備的整體能耗，適合 24 小時不間斷運行的安防場景；LED 狀態監控功能可快速識別故障硬盤，保障監控數據存儲的連續性。

（四）桌面級與消費級存儲擴展

對于專業設計師、內容創作者等用戶，桌面級存儲擴展塢、多盤位硬盤盒是常用設備。YLB3118 單芯片支持 8 路 SATA 擴展，可滿足多硬盤同時連接需求，用于素材存儲、項目備份等；兼容 Windows 和 Linux 系統，即插即用，無需復雜配置；緊湊的布板設計（提供詳細的 PCIe、SATA 信號布板指導）可幫助廠商打造小型化、高性能的消費級存儲擴展產品，提升用戶體驗。

（五）國產化硬件配套

隨著國產化替代進程的推進，各類國產化 CPU、主板的應用日益廣泛。YLB3118 已完成與兆芯 CPU、富瀚微主控、瑞芯微 RK3588 等國產化硬件的兼容性測試，可作為國產化計算機、服務器的存儲擴展核心芯片，支撐國產化硬件生態的完善，適用于政務、金融、能源等對國產化要求較高的行業。

三、產品核心優勢與價值

YLB3118 芯片之所以能覆蓋多行業場景，核心在于其兼顧了性能、兼容性、靈活性與成本優勢：

• 高性能與低功耗平衡：在提供 8 路 / 40 路擴展能力的同時，保持低功耗水平，適配不同功率需求的設備。
• 廣泛兼容性：跨平臺、跨品牌兼容，降低設備選型與部署難度，減少兼容性問題導致的運維成本。
• 靈活擴展：支持單芯片與組合擴展兩種模式，按需配置存儲容量，滿足從小型設備到大型陣列的全場景需求。
• 便捷運維：LED 狀態監控功能簡化故障排查，詳細的布板指導與參考原理圖降低廠商研發成本。

作為合肥云瀾電子深耕存儲橋接領域的核心產品，YLB3118 芯片以其硬核的產品規格和廣泛的應用適配性，為各行業存儲擴展需求提供了高效、穩定、靈活的解決方案，成為連接 PCIe 主機與 SATA 存儲設備的理想選擇，助力企業與用戶應對數據時代的存儲挑戰。
