特點
CN3125是一款完整的恒流/恒壓線性充電IC，可使用2.7V至6V的電源為單節或兩節超級電容器充電。該器件內置片上功率MOSFET，無需外部檢測電阻和隔離二極管。熱反饋可調節充電電流，以在高功率運行或高環境溫度期間限制芯片溫度。調節電壓可通過外部電阻分壓器設置。充電電流可通過單個外部電阻設置。內部有源平衡電路可保持每個超級電容器兩端的電壓相等。當移除輸入電源時，CN3125會自動進入低功耗睡眠模式，使超級電容器電流降至小于3μA。其他特性包括芯片使能、欠壓鎖定和超級電容器電源正常指示。CN3125采用散熱增強型8引腳SOP封裝。
描述
工作電壓范圍：2.7V至6V
- 片上功率MOSFET
- 無需外部隔離二極管或電流檢測電阻
- 恒壓由外部電阻設置
- 充電電流由外部電阻設置
- 連續充電電流高達1.5A
- 自動電池平衡，防止充電期間超級電容器過壓
- 具有熱調節功能的恒流/恒壓操作，可在無過熱風險的情況下最大化充電速率
- 移除輸入電源電壓時自動進入低功耗睡眠模式
- 超級電容器電源正常指示
- 芯片使能

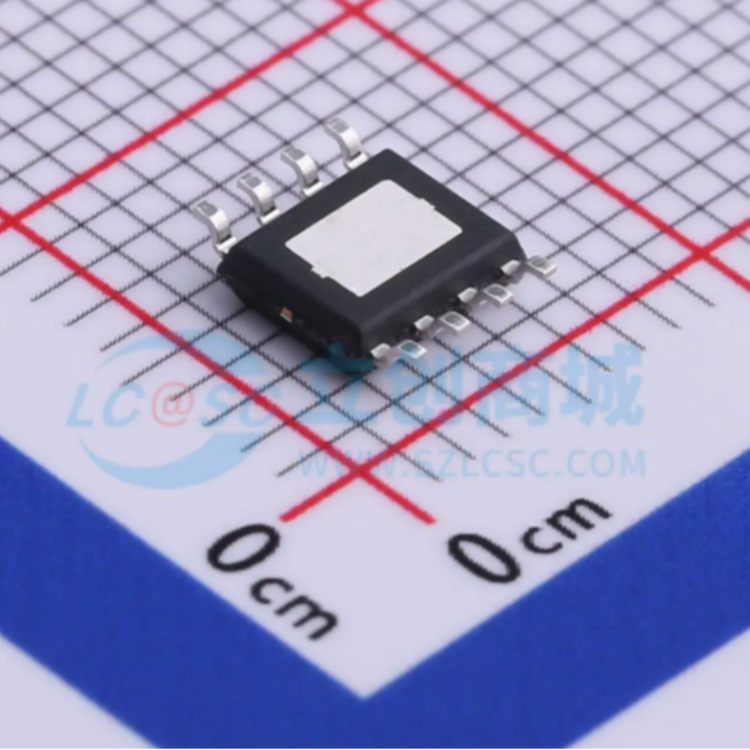

- 采用eSOP8封裝
- 無鉛、符合RoHS標準且無鹵素
