一款高度集成的USB Type?C 端口快充協議 IC（DFP 側），主打 18W PD 快充，自動識別并響應多種主流快充協議，通過 FB 引腳精準調節輸出電壓，適合單 C 口的車充、旅充、移動電源等便攜充電設備。

協議與功能亮點
PD 與 PPS：Type?C PD2.0/PD3.0/PPS，廣播 5V/9V/12V 及 3V~12V PPS，18W 功率能力包；CC1/CC2 自動上拉、握手后開啟 VBUS 路徑
多私有快充：QC3.0/QC2.0、華為 FCP/SCP、三星 AFC、MTK PE+2.0/1.1、Apple 2.4A、三星 2.0A、BC1.2，合計 12 種協議
保護機制：DP/DM/CC1/CC2 過壓保護、DP/DM 對地弱短路保護
FB 精密調壓：最小 2μA/step 的電流調節，適配后端 DC?DC 或 LDO；無需額外 MCU 即可完成協議握手與電壓切換

關鍵電氣規格
工作電壓：3.3V~20V；極限耐壓可達 30V
靜態功耗：5V 空載約 1mA，20V 空載約 1.6mA
封裝：SSOP10（行業通用小體積封裝，便于 PCB 布局）
工作溫度：-40℃~120℃；結溫范圍 - 40℃~150℃

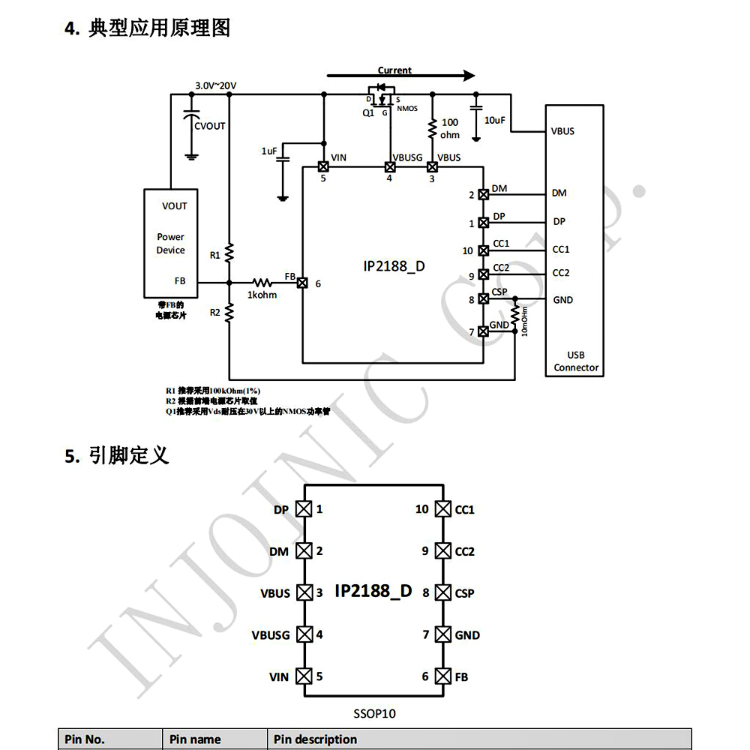

引腳與典型應用
引腳配置：DP (1)、DM (2)、VBUS (3)、VBUSG (4)、VIN (5)、FB (6)、GND (7)、CSP (8)、CC2 (9)、CC1 (10)
VBUSG 用于驅動外置 NMOS（推薦 Vds≥30V）控制功率路徑；FB 連接電源芯片反饋端；CSP 用于電流檢測
典型場景：18W Type?C PD 快充充電器、車載充電器、移動電源的 C 口輸出控制

產品型號與區分
完整型號：IP2188_D（常標注 IP2188D）；版本 IP2188_D_NP
與 IP2188 的區別：D 版本為帶 PD/PPS 的 Type?C 專用方案；基礎版不含 Type?C/PD
