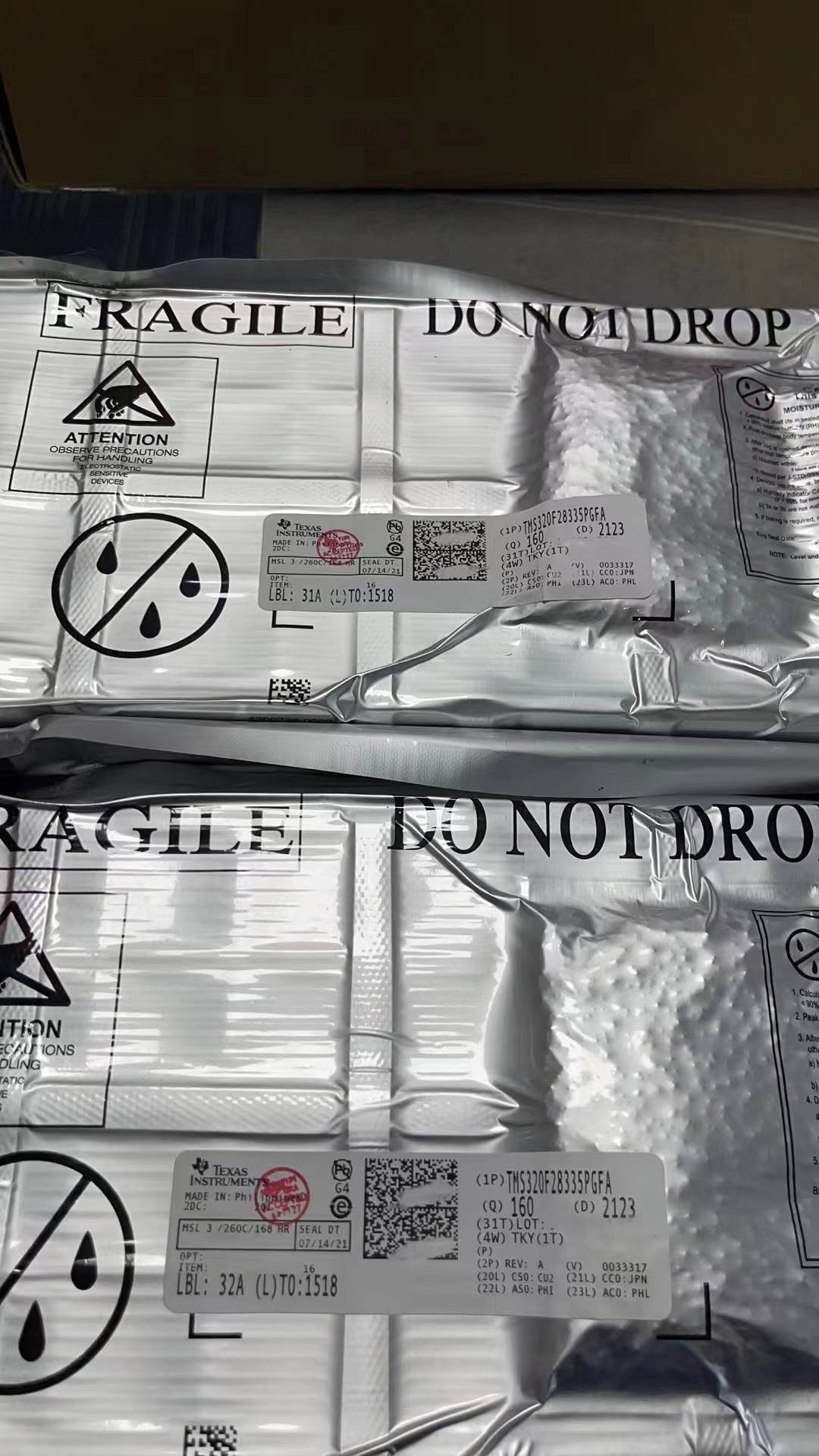

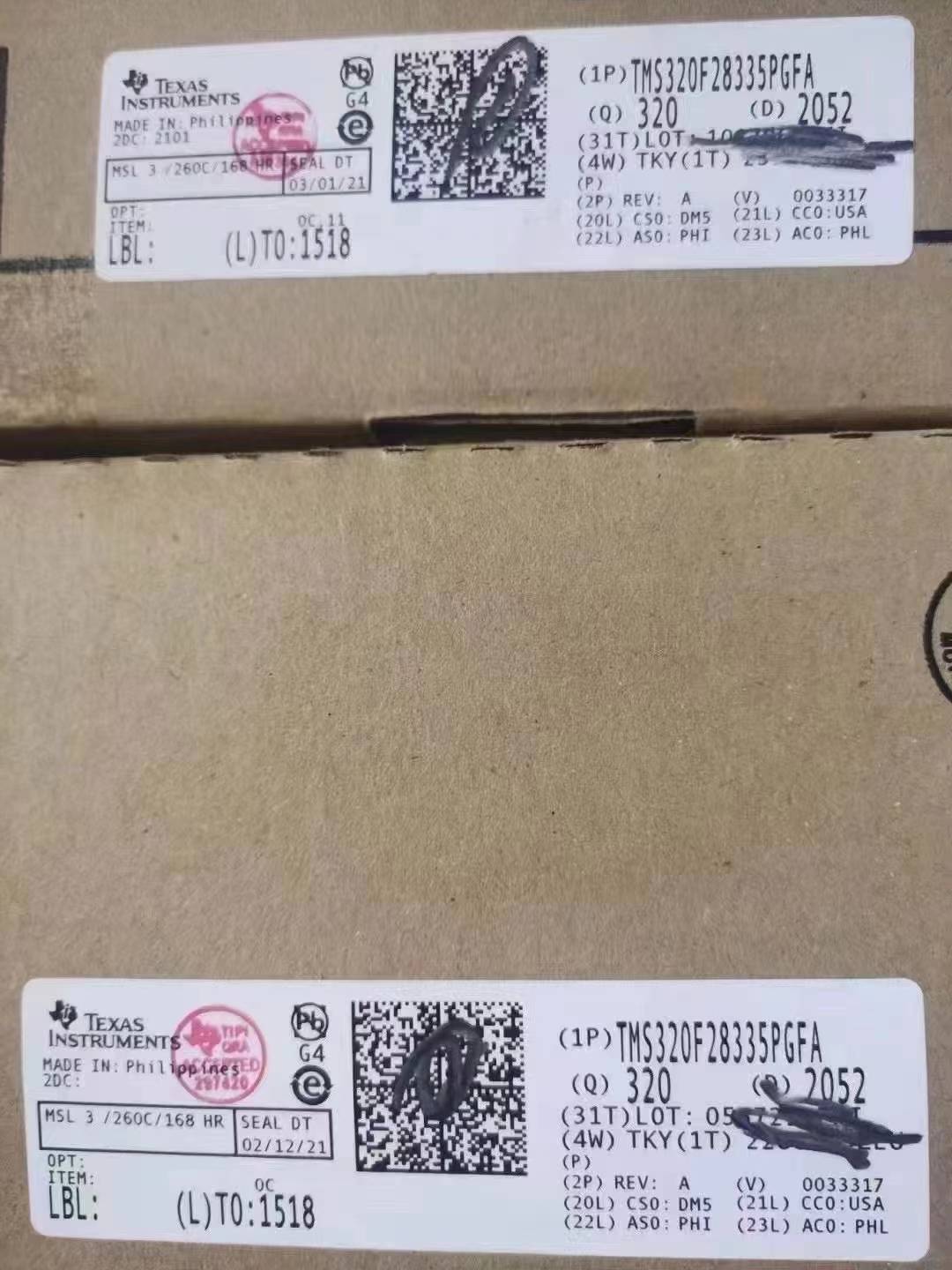

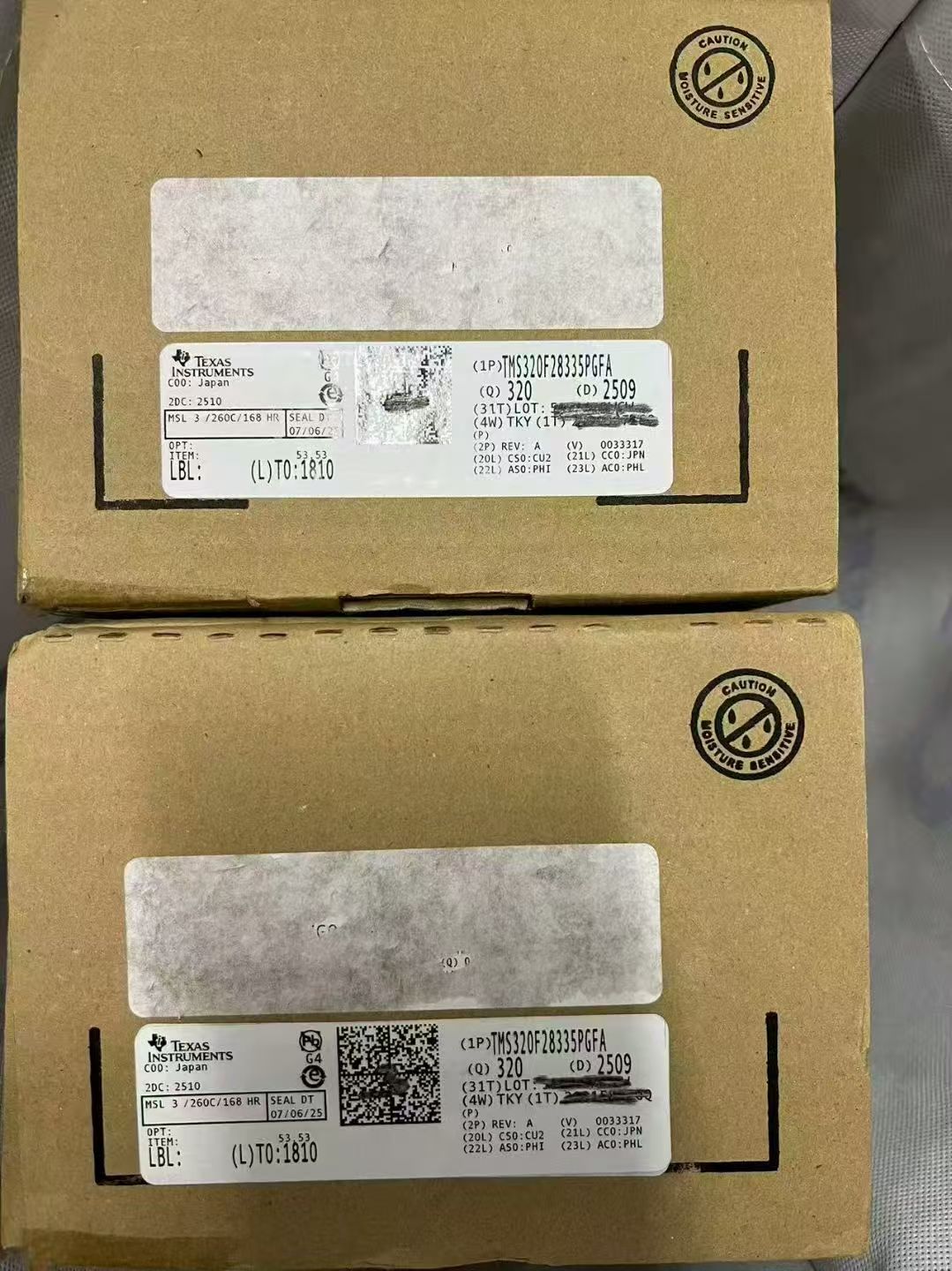

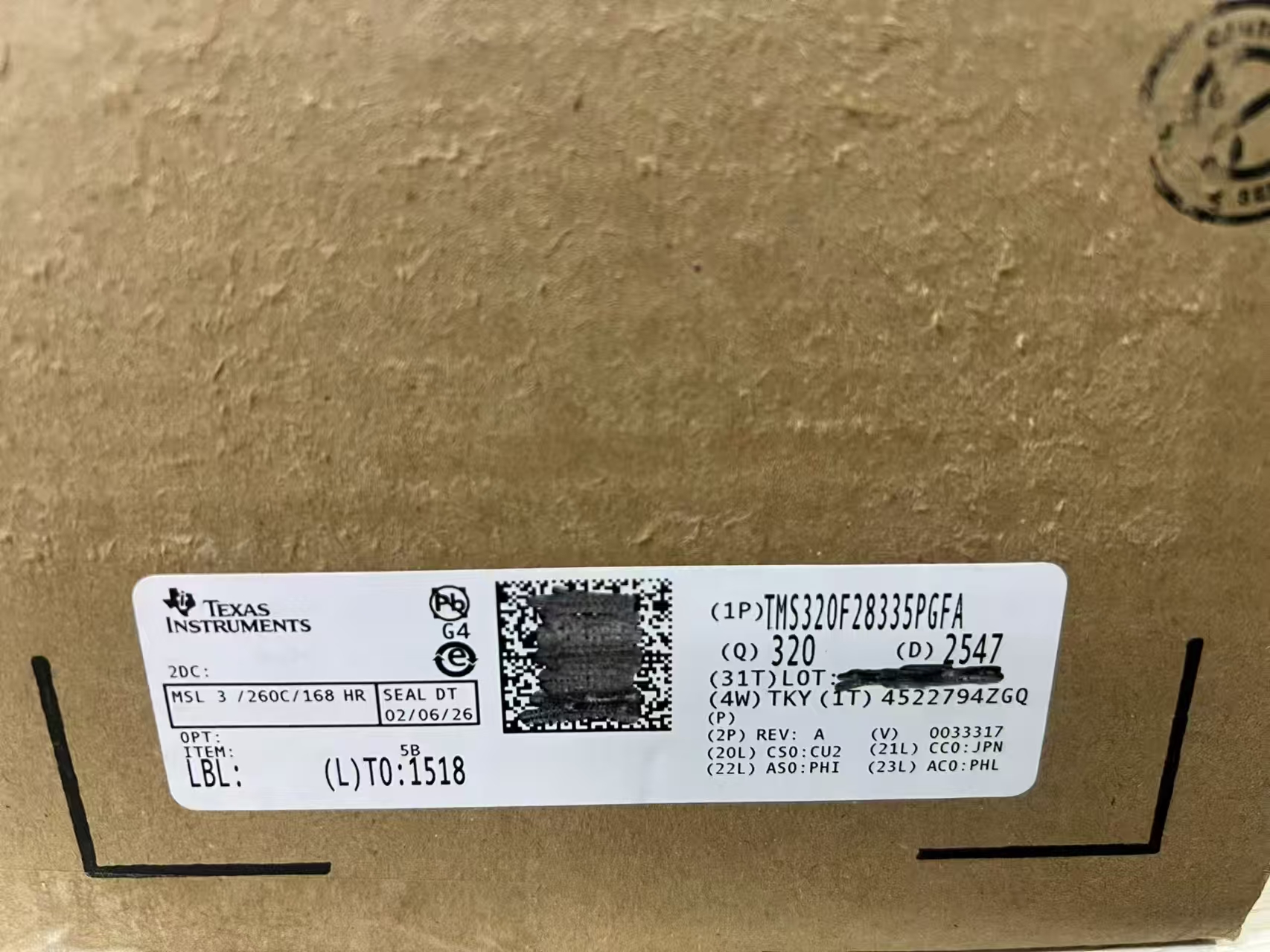

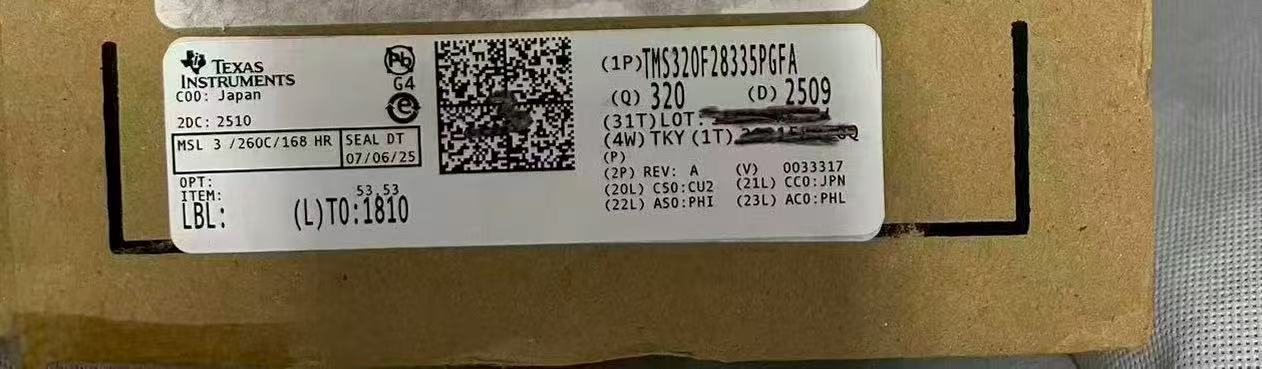

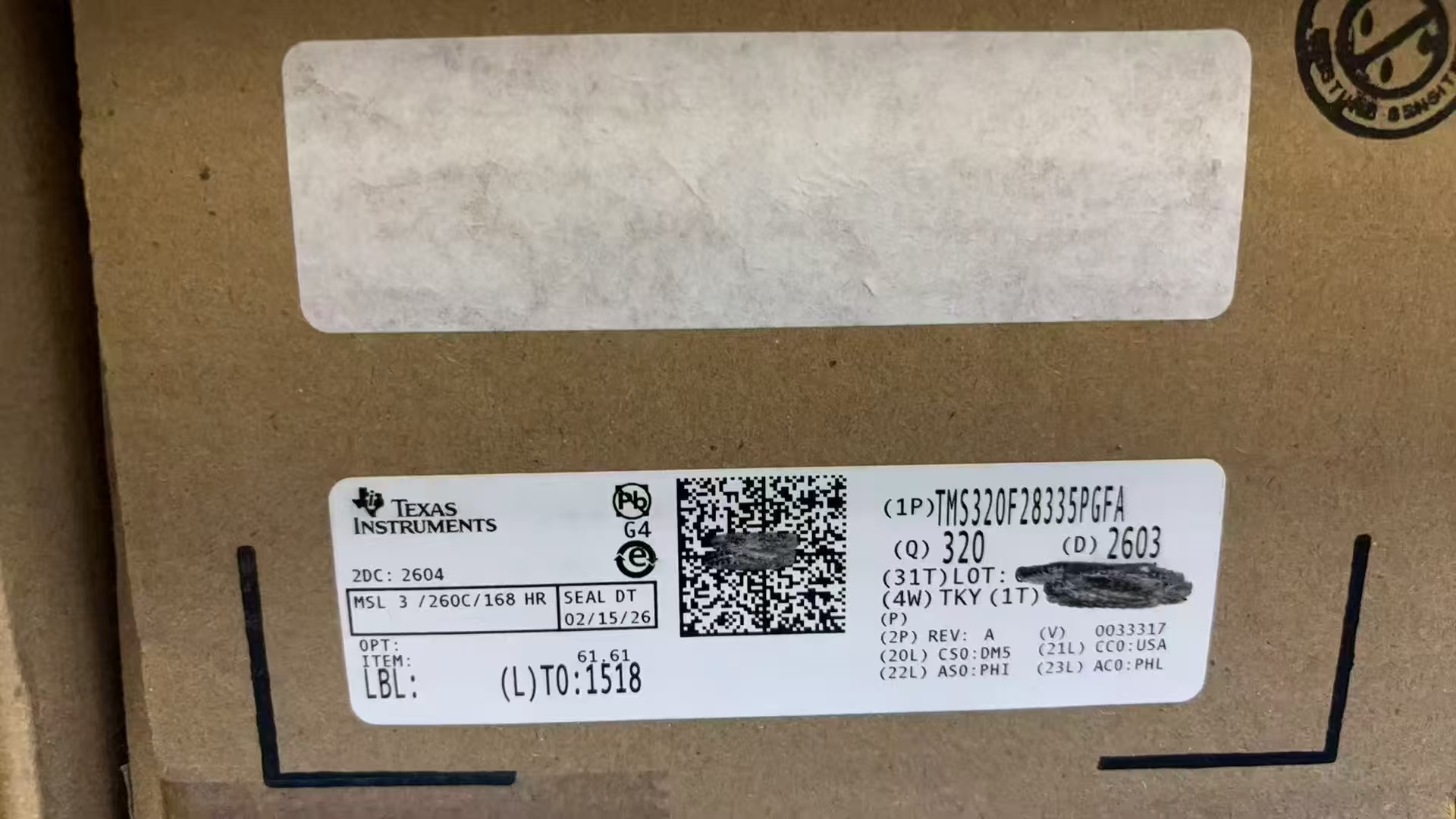

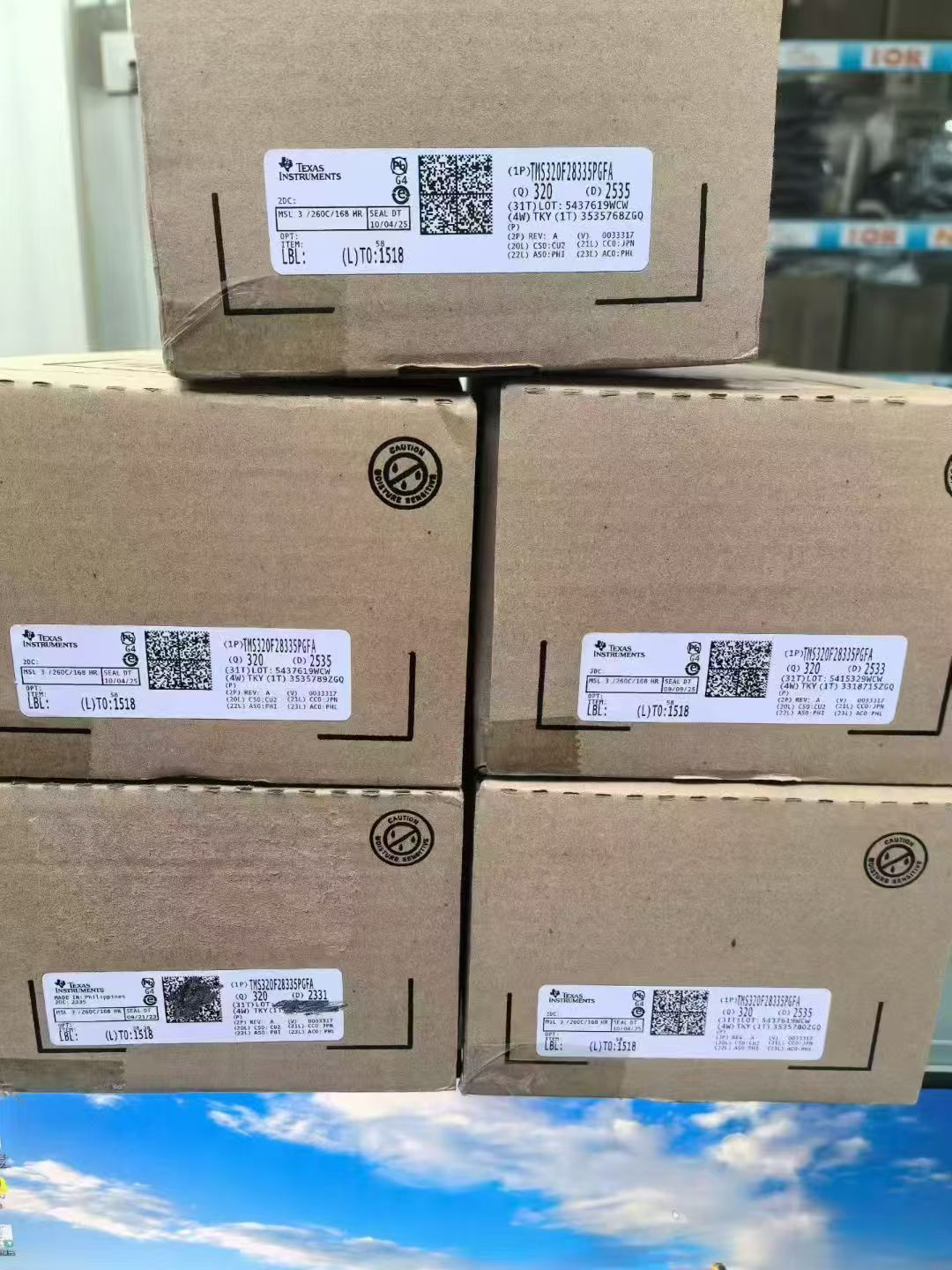

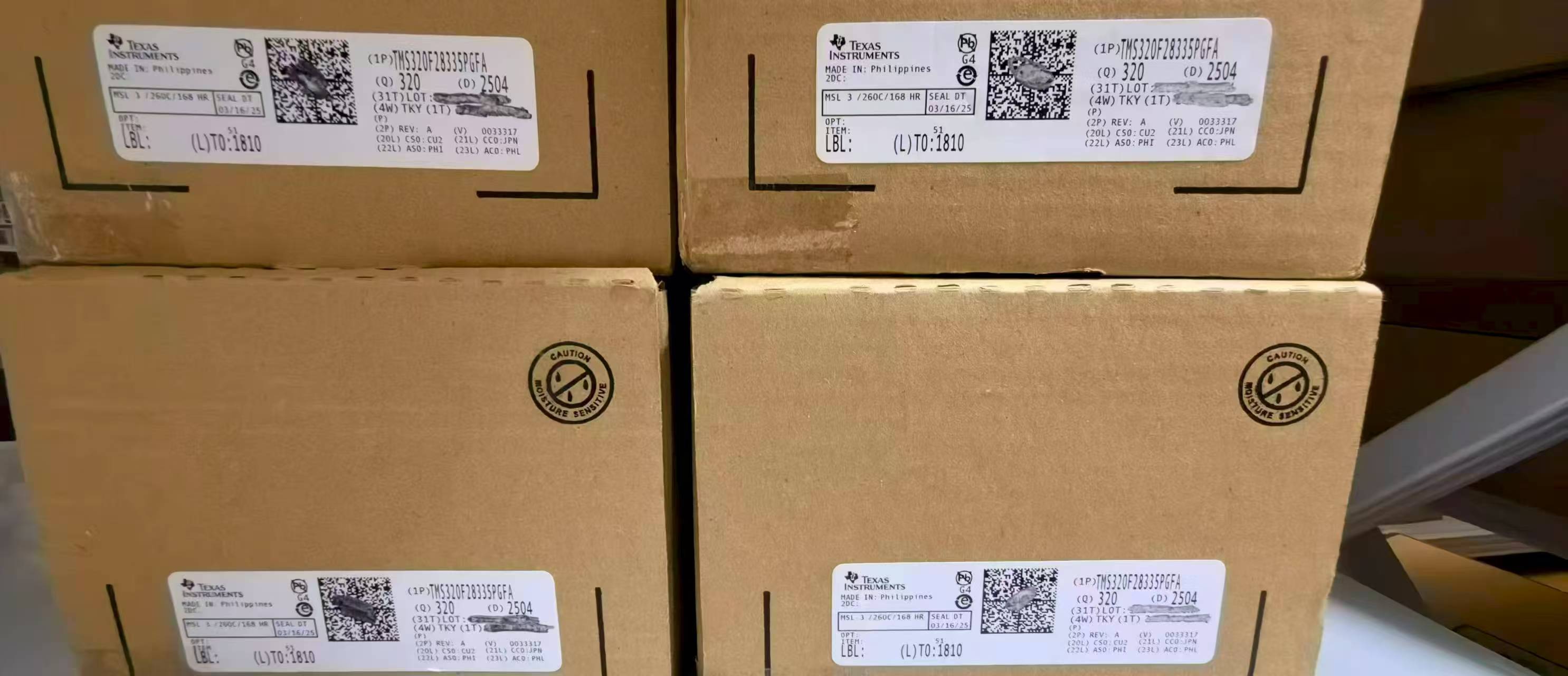

供應，TMS320F28335PGFA，
供應，TMS320F28335PGFA，
供應，TMS320F28335PGFA，
供應，TMS320F28335PGFA，
供應，TMS320F28335PGFA，
危芯練戲：依叭溜溜寺山寺依武叭武
1 特性
? 高性能靜態 CMOS 技術
– 高達 150MHz（6.67ns 周期時間）
– 1.9V/1.8V 內核、3.3V I/O 設計
? 高性能 32 位 CPU (TMS320C28x)
– IEEE 754 單精度浮點單元 (FPU)（僅限
F2833x）
– 16 ? 16 和 32 ? 32 MAC 操作
– 16 ? 16 雙 MAC
– 哈佛 (Harvard) 總線架構
– 快速中斷響應和處理
– 統一存儲器編程模型
– 高效代碼（使用 C/C%2B%2B 和匯編語言）
? 6 通道 DMA 控制器（用于 ADC、McBSP、
ePWM、XINTF 和 SARAM）
? 16 位或 32 位外部接口 (XINTF)
– 地址覆蓋超過 2M ? 16
? 片上存儲器
– F28335、F28333、F28235：
256K ? 16 閃存、34K ? 16 SARAM
– F28334、F28234：
128K ? 16 閃存、34K ? 16 SARAM
– F28332、F28232：
64K ? 16 閃存、26K ? 16 SARAM
– 1K ? 16 OTP ROM
? 引導 ROM (8K ? 16)
– 具有軟件啟動模式（通過 SCI、SPI、CAN、
I2C、McBSP、XINTF 和并行 I/O）
– 標準數學表
? 時鐘和系統控制
– 片上振蕩器
– 看門狗計時器模塊
? 可以將 GPIO0 轉 GPIO63 引腳連接到八個外部?jī)?nèi)
核中斷之中的一個
? 可支持全部 58 個外設中斷的外設中斷擴展 (PIE) 塊
? 128 位安全密鑰/鎖
– 保護閃存/OTP/RAM 塊
– 防止固件逆向工程
? 增強型控制外設
– 高達 18 PWM 的輸出
– 多達 6 個 HRPWM 輸出，MEP 分辨率高達
150ps
– 多達 6 個事件捕獲輸入
– 多達 2 個正交編碼器接口
– 多達 8 個 32 位計時器
（6 個用于 eCAP，2 個用于 eQEP）
– 多達 9 個 16 位計時器
（6 個用于 ePWM，3 個用于 XINTCTR）
? 三個 32 位 CPU 計時器
? 串行端口外設
– 多達 2 個 CAN 模塊
– 多達 3 個 SCI (UART) 模塊
– 多達 2 個 McBSP 模塊（可配置為 SPI）
– 一個 SPI 模塊
– 1 條內部集成電路 (I2C) 總線
? 12 位 ADC、16 通道
– 80ns 轉換速率
– 2 ? 8 通道輸入多路復用器
– 兩個采樣保持
– 單個/同步轉換
– 內部或外部基準
? 多達 88 個具有輸入濾波功能且可單獨編程的多路
復用 GPIO 引腳
? 支持 JTAG 邊界掃描
– IEEE 標準 1149.1-1990 標準測試訪問端口和邊
界掃描架構
? 調試特性
– 分析和斷點功能
– 借助硬件的實時調試
? 開發支持包括
– ANSI C/C%2B%2B 編譯器/匯編器/連接器
– Code Composer Studio? IDE
– DSP/BIOS? 和 SYS/BIOS
– 數字電機控制和數字電源軟件庫
? 低功耗模式，節省能耗
– 支持閑置、待機、停機模式
– 禁用單獨的外設時鐘
? 字節序：小端字節序
? 封裝選項：
– 無鉛，綠色環保封裝
– 176 焊球塑料球柵陣列 (BGA) [ZJZ]
– 179 焊球 MicroStar BGA? [ZHH]
– 179 焊球全新細間距球柵陣列 (nFBGA) [ZAY]
– 176 引腳薄型四方扁平封裝 (LQFP) [PGF]
– 176 引腳熱增強型薄型四方扁平封裝 (HLQFP)
[PTP]
? 溫度選項：
– A：–40?C 至 85?C（PGF、ZHH、ZAY、
ZJZ）
