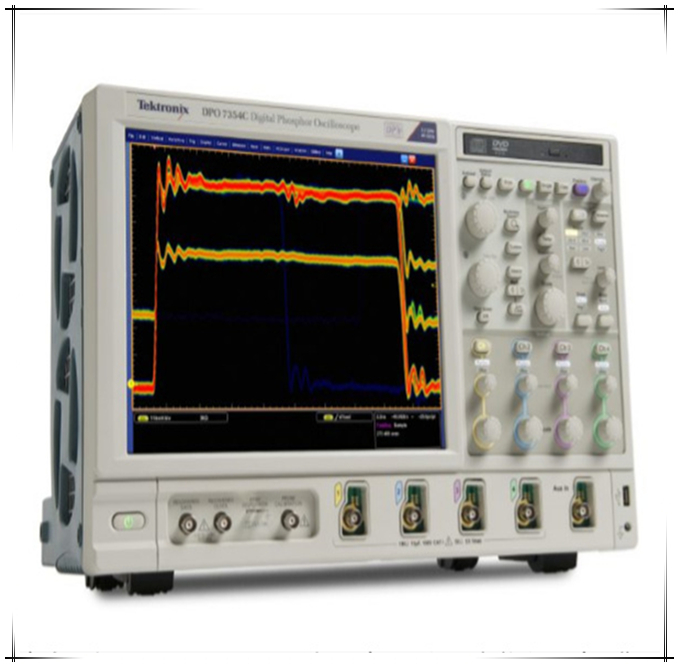

Tektronix泰克DPO7254C數字存儲示波器
主要性能指標
DPO7254C 是 Tektronix 的 2.5 GHz、4 通道數字示波器。隨時間測量電子電路或組件中的電壓或電流信號，以顯示幅度、頻率和上升時間等。應用包括故障排除、生產測試和設計。
附加的功能：
帶寬：2.5 GHz
4個頻道
采樣率：40 GS/s（1 通道）
記錄長度：125M（1通道）
MultiView Zoom? 記錄長度高達 500 兆點
使用 FastAcq? 的最大波形捕獲率 >250,000 wfms/s
FastFrame? 分段存儲器采集模式，每秒捕獲率超過 310,000 個波形
用戶可選擇的帶寬限制濾波器，以獲得更好的低頻測量精度
3.5 GHz、2.5 GHz、1 GHz、500 MHz 多種帶寬型號
· 在一條通道或兩條通道上提供了高達40 GS/s 的實時采樣率，在全部四條通道上提供了高達10 GS/s 的實時采樣率
· MultiView ZoomTM 技術，高達500 M 點的記錄長度/li>
· FastAcqTM 技術，>250,000 wfms/s 的波形捕獲速率
· FastFrameTM分段存儲采集模式，>310,000波形/秒捕獲速率
· 用戶可以選擇帶寬極限濾波器，提高低頻測量精度
P英寸po英寸t?觸發技術，提供了*靈活、性能的觸發功能，支持1400 多種組合，滿足幾乎任何觸發情況
高級搜索和標記，在整個波形中查找具體事件
MyScope?定制窗口和鼠標右鍵菜單，實現杰出的效率
53種自動測量、波形直方圖和FFT分析，簡化波形分析工作
TekVPI?探頭接口，支持有源探頭、差分探頭和電流探頭，自動確定度量單位
12.1 英寸（307 毫米）高亮度XGA 顯示器，帶觸摸屏
前面板和側面板提供了USB主控端口，迅速簡便地存儲數據、進行打印及連接USB 外設
集成10/100/1000BASE-T以太網端口，實現聯網能力；視頻輸出端口，把示波器顯示畫面導出到監視器或投影儀上
Microsoft? W英寸dows 7 64 位操作系統，簡便連接及集成到用戶環境中
滿足LXI Class C 標準
I2C、SPI、RS-232/422/485/UART 和USB 2.0 自動串行觸發和解碼選項
MIPI? D-PHY DSI-1 和CSI-2 自動串行分析/li>
CAN 和L英寸 自動串行解碼及車載網絡監測
串行數據流時鐘恢復
64 位NRZ 串行碼型觸發，隔離碼型相關效應，速率高達1.25 Gb/s
多種軟件解決方案內置專業知識，實現MIPI? D-PHY、以太網和USB 2.0 一致性測試、抖動分析、定時分析、眼圖分析、功率分析、DDR 存儲總線分析及寬帶RF 測試
極限和模板測試，迅速了解信號特點
易用特點
連接能力
選配串行觸發和分析
選配特定技術分析功能
簡化分析復雜數字設計
通過DPO7000C數字熒光示波器，您可以使用一臺儀器分析模擬總線信號和數字總線信號，迅速找到和診斷復雜電路中的問題。由于高達3.5 GHz的帶寬及高達40 GS/s的采樣率，您可以獲得必要的性能，查看快速變化的信號細節。DPO7000C系列所有通道標配高達12.5 M點的深記錄長度，在兩條通道上可以選配高達500M 點的記錄長度，可以捕獲長時間信號，同時保持精細的定時分辨率。
高級搜索和標記及MultiView ZoomTM功能可以迅速查看波形，用戶可以選配15種軟件和常用技術分析軟件包，完成深入分析任務。由于這些特點，泰克DPO7000C系列為您簡化和加快復雜電路的調試工作提供了所需的多功能工具。
完善的功能，加快每一個調試階段
從迅速發現和捕獲異常事件，到搜索波形記錄找到事件及分析事件特點和被測器件特征，DPO7000C系列提供了一套強大的功能，加快了每一個電路調試階段。
