型號介紹

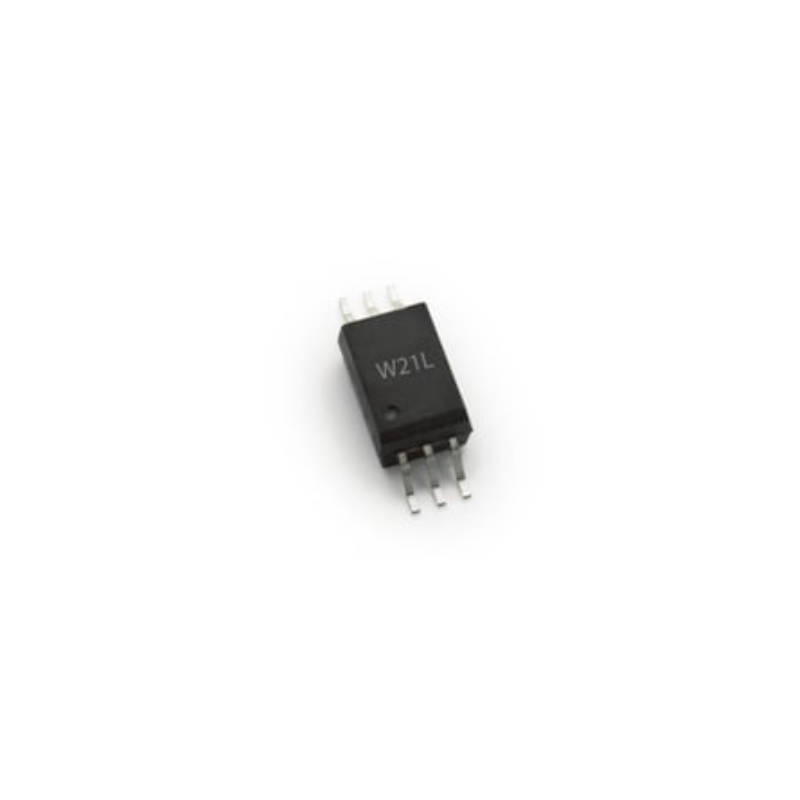

今天我要向大家介紹的是 Broadcom 的耦合器——ACPL-W21L-560E。它采用高性能 LED 和探測器 IC 設計。探測器具有 CMOS 輸出級和光接收器輸入級，內置施密特觸發器，可提供邏輯兼容的波形，無需額外的波形整形。ACPL-W21L 功耗極低，在工業級溫度范圍內，每個通道的最大 IDD 電流僅為 1.1mA。其正向 LED 電流低至 1.6mA，大多數微處理器 (MCU) 可以直接驅動該 LED。
主要特性
低供電電流，IDD < 1.1 mA（最大值）
低LED輸入驅動電流，IF為1.6 mA（最小值）
低供電電壓范圍，2.7 - 5.5 V
滯后電流：0.2 mA（典型值）
高 CMR（最小 25kV/us@VCM = 1kV）
應用
脈沖變壓器更換
高速線路接收器
計算機外圍接口
電力控制系統
