型號介紹

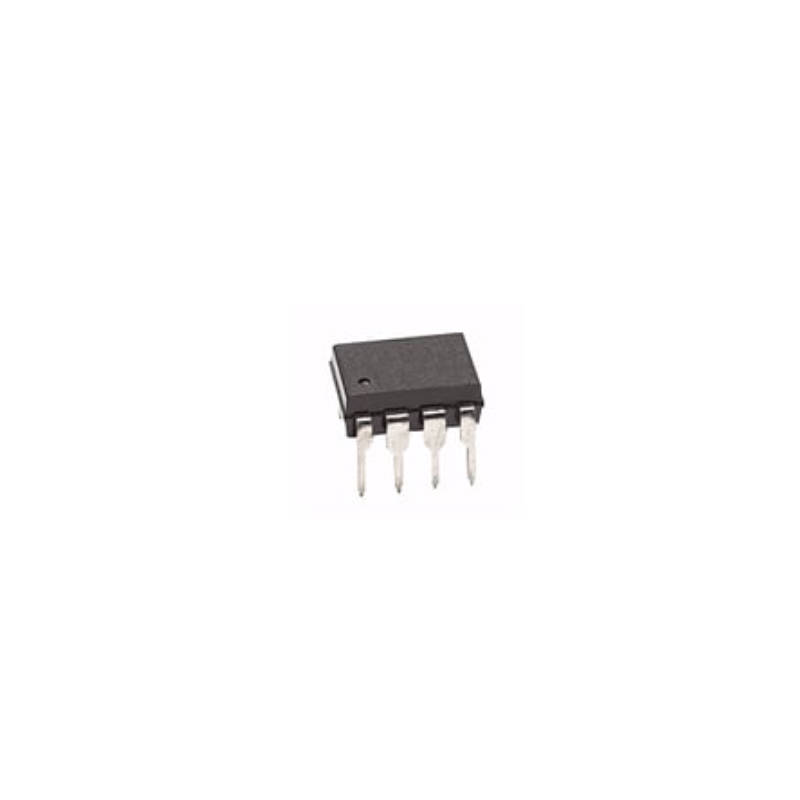

今天我要向大家介紹的是 Broadcom 的耦合器——HCPL-4503-020E。它內部采用了一個發光二極管（LED）和一個集成光電探測器，中間通過絕緣層隔開，以此在輸入和輸出之間建立起電氣隔離。為了追求極致的速度，它在設計上做了巧妙的改進——為光電二極管偏置和輸出晶體管集電極提供了獨立的連接，這種結構大大降低了基極-集電極電容，使其速度比傳統光晶體管耦合器快了上百倍。
主要特性
高速：1 Mb/s
TTL兼容
提供 8 引腳 DIP、SO-8 和寬體封裝
開集電極輸出
保證性能溫度范圍：0 ℃至70 ℃
應用
高壓絕緣
視頻信號隔離
電機驅動中的功率晶體管隔離
線路接收器
