IP2345 是一款專為 4 - 6 節鋰電池設計的異步開關架構升降壓充電 IC，采用外置 MOS 管，具備豐富的功能與特性，能滿足多種應用場景下的充電需求，以下為你詳細介紹：
核心特性
寬輸入電壓范圍：支持 5V - 15V 的輸入電壓，可適配多種不同的電源輸入，靈活性高。
電量指示：配備 2LED 電量指示燈，方便用戶直觀了解電池電量狀態。
I2C 功能支持：內置 14bit ADC，能夠精確測量輸入電壓、電流，電池電壓、電流等參數，并且可通過 I2C 接口獲取充電電壓、充電電流等信息，便于與外部設備進行數據交互和控制。
快充規格
支持 PD 輸入快充協議，能實現快速充電，提高充電效率。
支持 DP DM 協議快充，進一步擴展了快充兼容性。
適用于 4 - 6 節串聯電池，最大充電功率達 30W。
多重保護與高可靠性
輸入保護：具備輸入過壓、欠壓、過流保護功能，有效防止因輸入異常對芯片和電池造成損壞。
電池保護：提供電池短路保護，保障電池安全；電池充電溫度 NTC 保護，通過外接 NTC 電阻實現充電過程中的溫度監控與保護。
IC 自身保護：IC 過溫保護，防止芯片因溫度過高而損壞。
ESD 防護：ESD 4KV，輸入（含有 CC1/CC2 引腳），增強了芯片的抗靜電能力。
耐壓性能：耐壓 40V，能夠承受一定程度的電壓波動，提高芯片的穩定性。
低功耗模式：支持低功耗模式，進入該模式后待機電流降低到 10uA 以內，有助于減少電量損耗，延長設備續航時間。
開關頻率：開關頻率為 300KHz，有助于優化充電效率和減小元件尺寸。

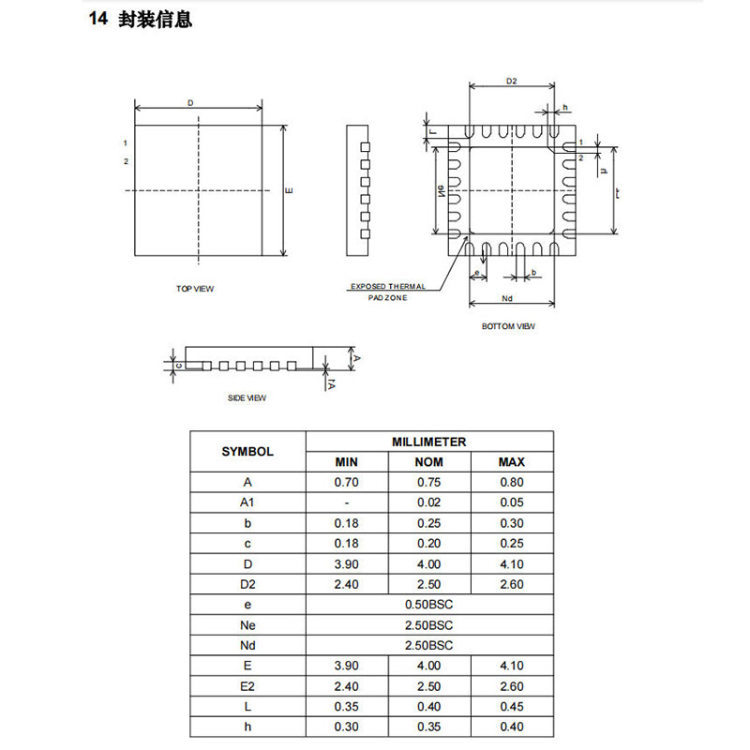

封裝形式：采用 QFN24 封裝，體積小巧，便于在電路板上布局和安裝。
應用場景
主要應用于 4 - 6 節鋰電池的充電場景，如便攜式電子設備、電動工具等需要多節鋰電池供電且對充電效率和安全性有較高要求的產品。
