型號介紹

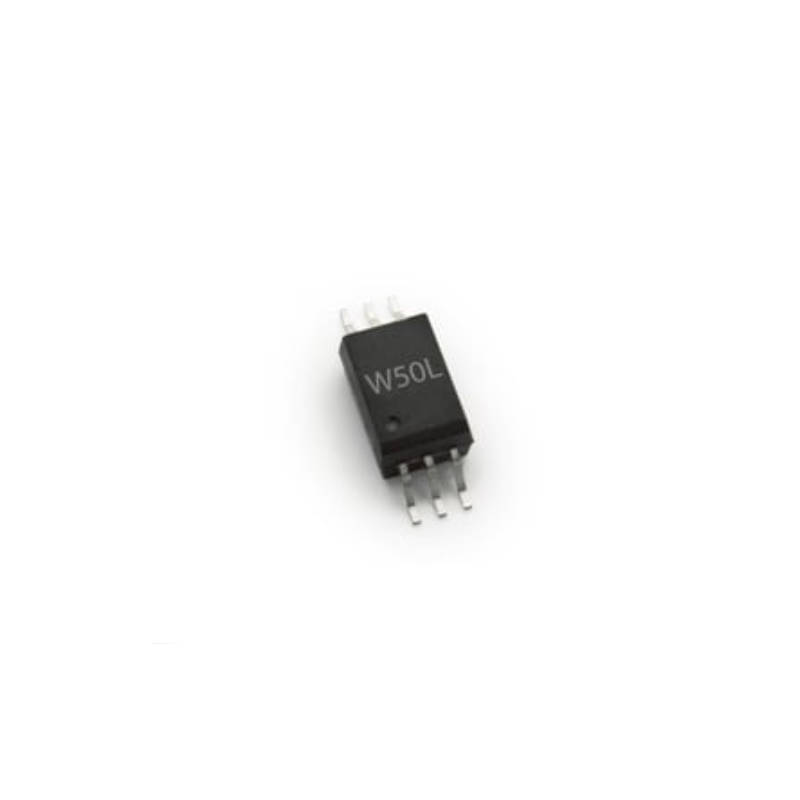

今天我要向大家介紹的是 Broadcom 的光電耦合器——ACPL-W50L-060E。它的內部巧妙地安置了一個發光二極管和一個集成的光電探測器，兩者之間通過一層絕緣層隔開。正是這層絕緣層，成功地在輸入端和輸出端之間建立起了電氣隔離。值得一提的是，它采用了特殊的設計，將光電二極管的偏置和輸出晶體管的集電極分開連接，這大大降低了基極-集電極電容，使其信號傳輸速度比傳統的光敏晶體管耦合器快了整整一百倍。
主要特性
寬電源電壓 VCC：2.7 V 至 24 V
低驅動電流：僅需 3 mA
開路集電極輸出，兼容 TTL
高速傳輸：最大 1 μs 傳播延遲（5V 供電下）
高共模抑制：最小 15 kV/μs 共模瞬態抗擾度（VCM = 1500V 時）
典型電流傳輸比 (CTR)：130%（IF = 3 mA 時）
工作溫度范圍寬：-40°C 至 +105°C
高隔離耐壓：輸入輸出瞬間耐壓高達 5000 Vrms
應用
數字邏輯接口隔離
通信接口（現場總線、數字總線）
開關電源反饋回路
A/D、D/A 轉換數字隔離
微控制器接口
