在Virtex-5系列的FPGA中包含了一些高級的數據傳輸和處理資源，如雙倍數據速率（DDR）操作、可編程輸入延遲（IDELAY）以及數據串行器/解串器（SERDES）。在FPGA資源應用中，中北大學電子測試技術國家重點實驗室對FPGA的低壓差分信號（LVDS）高速差分接口應用做了一些相關的研究。在芯片間的高速數據傳輸應用中，也有一些諸如PCI等方式的研究。下面重點研究了如何利用FPGA自身資源，進行基于動態比特自校正技術的高速數據無差錯傳輸。

1、動態校正模式

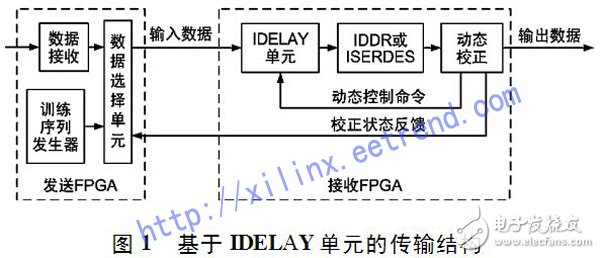

高級輸入輸出選擇（SelectIO）資源中的可編程輸入延遲單元（IDELAY）由64個tap的環繞延遲單元組成，每個延遲單元都有標定的tap分辨率。一個IDELAY的最大延遲是200MHz的一個時鐘周期即5ns，那么每個tap的延遲時間為78.125ns。IDELAY單元的校正延遲功能對于高速數據和采樣時鐘的匹配是非常有用的。結合具體的工程應用直接用時鐘去采樣高速數據會出現誤碼，采用基于IDELAY單元的動態校正延遲的接收結構能有效的解決此問題。基于IDELAY單元的傳輸結構如圖1所示。

1.1、訓練序列和數據選擇

訓練序列作為動態校正在學習過程中的數據源，要滿足實際數據隨機特性的要求，每個鏈路的數據源也應該具有一定的差異。訓練序列的長度可以根據實際情況而定。

IDELAY單元的64個tap最大延遲是5ns，而實時數據速率為320Mbps，即一個時鐘周期為3.125ns。在發送端保證同步后，實際的接收端數據之間的延遲差異較小，在一個時鐘周期以?xún)?nèi)。考慮到實際延遲差異和校正的最大動態范圍，數據在經過IDELAY單元后，任意兩兩之間的延遲差異都在2個時鐘周期以?xún)?nèi)。訓練序列的周期時間應該大于最大延遲差異的2倍，即訓練序列長度應該大于4，才能滿足鏈路間數據的同步要求。

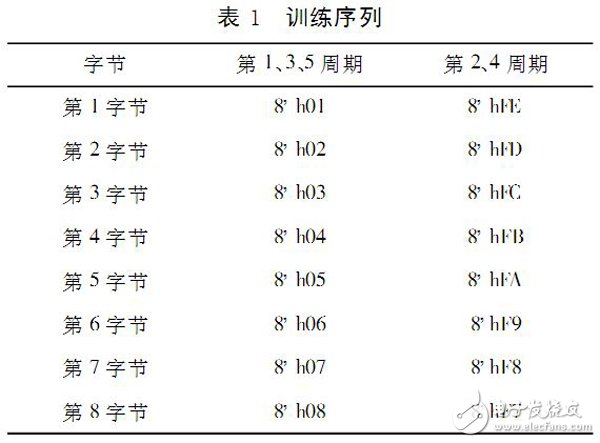

在實際工程應用中，為了減少程序的復雜度，降低FPGA資源的消耗，選用長度為5的訓練序列。實際采用的訓練序列如表1所示。

數據選擇模塊根據動態校正模塊反饋的狀態信 息選擇發送給接收端的數據源。在動態校正成功之前一直發送訓練序列，直到校正成功后再發送AD采集數據。數據選擇在整個數據流中起到一個總開關的作用，要求動態校正模塊能準確地進行數據延遲，使采樣時鐘的邊沿在數據窗口的中間，保證能夠穩定地采集到數據。

1.2、動態校正

動態校正模塊的主要功能是完成數據的動態延遲，使采樣時鐘能夠正確采集到數據。由于動態延遲的范圍在2個時鐘周期以?xún)?nèi)，有可能會使通路間的數據相差1個或者2個時鐘周期，而通路內部比特之間的延遲差異較小。通過訓練序列的先驗信息來修正IDELAY的延遲tap數，使其通路內部比特實現同步。bit校正的主要功能是調整每個通路內部所有比特，保證每比特都能被采樣時鐘正確采集，同時使整個通路數據比特之間沒有周期差異。動態延遲的范圍是正負32tap，包含在2個工作時鐘周期以?xún)?nèi)，在同一時刻的輸出，可能會造成8個字節數據的不同步，而每個字節內部的比特間的延遲差異較小，通過訓練序列的先驗信息來修正同一字節內單bit的IDELAY延遲tap數，使單字節內部比特達到同步。

2、bit動態校正

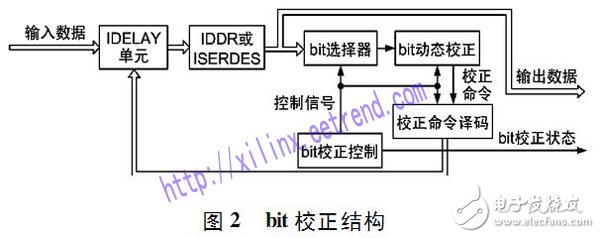

bit動態校正模塊主要包括：bit選擇器、bit動態 校正狀態機、bit校正控制和校正命令譯碼器等子模塊。bit校正結構圖如圖2

所示。

bit校正控制的主要目的是管理bit選擇器和校正命令譯碼器，使其能實現一對一的準確校正而不出現混亂。校正控制首先選擇第1比特進行校正，校正結束后接著選擇第2比特進行校正，直到最后一比特完成bit校正完成后，給出整個通路bit校正結束的標志。

bit選擇器模塊根據bit校正控制給出的數據選擇控制線，選出需要校正的相應比特對應的雙沿?cái)?shù)據轉單沿?cái)?shù)據的原語（IDDR）或者ISERDES的輸出數據。

校正命令譯碼器的功能是bit選擇器的逆過程。具體來說，它是根據bit校正控制的數據選擇控制線，然后把bit動態校正狀態機給出的校正命令譯碼給相應的IDELAY單元，使此比特的延遲校正到最佳狀態。

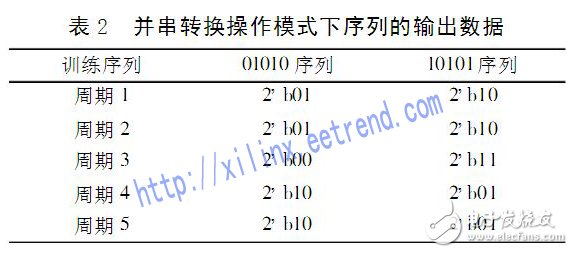

bit動態校正狀態機是整個動態校正過程的關鍵模塊。首先對通路的最低位進行校正，最低位即bit選擇器選擇的第1比特，以第1比特為例，訓練序列為8’h01、8’hFE、8’h01、8’hFE、8’h01的循環序列，最低位為10101的周期序列。不同通路的訓練序列不同，訓練序列中第1比特也會出現01010的周期序列，所以這2種序列的檢測同時進行。序列檢測不僅和發送的序列相關，還與數據速率操作模式有關。無論采用雙倍數據速率還是4倍數據速率操作模式，由于訓練序列本身具有的周期性，所以不論經過1:2還是1:4串并轉換后仍然具有周期性，2種操作模式下的序列周期都是5個時鐘周期。2種操作模式下2種序列的輸出數據如表2所示。以雙倍數據速率操作模式為例，發送端在一比特單端線上傳輸01010的周期序列，那么接收端雙倍速率輸出為發送序列的1:2的串并轉換輸出，即2‘b01、2’b01、2‘b00、2’b10、2‘b10的周期序列。

第1比特校正成功后進行其余比特校正時，以此通路訓練序列為標準進行相應的序列檢測。訓練序列具有良好的規律性，一個通路中每比特極性變化規律完全一樣。只需知道此通路中每比特與第1比特的極性相同還是相反，就可以檢測此比特?cái)?shù)據是否正確。因此第1比特除外的其余比特可以直接根據此通路的訓練序列進行極性對比，得出相應的極性標識，再由極性標識直接進行數據對比即可判定數據正確與否。

檢測到正確序列后，如果沒有超過最大延遲，那么將繼續進行延遲操作，同時跟蹤數據，檢測數據是否仍然為正確序列。直到數據窗口延遲到邊緣時停止延遲，如果數據窗口大小達到基本要求后，那么鎖定此數據窗口，糾正采樣點回到數據窗口的中間位置，此采樣點得到的采集數據正是穩定的期望數據。

3、測試結果分析

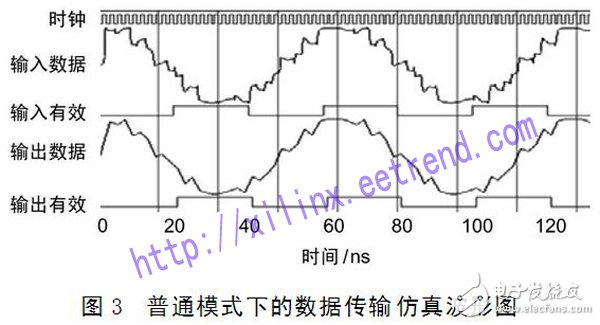

按照前述的動態校正的方法，用信號源、高速AD以及單片的xc5vsx95t芯片進行實際的硬件測試，得到普通模式下數據傳輸?shù)牟ㄐ谓Y(jié)果和經過動態校正后的波形結果對比圖，分別如圖3和圖4所示。

圖3中原始數據是由信號源產生的一個標準正弦波形，由于傳輸線的不同延遲、信號間干擾和熱噪聲等多方面影響，出現了圖中接收端的輸入信號的畸變波形，導致普通模式接收到的傳輸數據波形不平滑。從波形對比分析來看，普通傳輸模式雖然資源消耗小，操作簡單，但在高速數據傳輸時時序問題比較突出，誤碼率較高，高速數據傳輸?shù)馁|(zhì)量比較差。

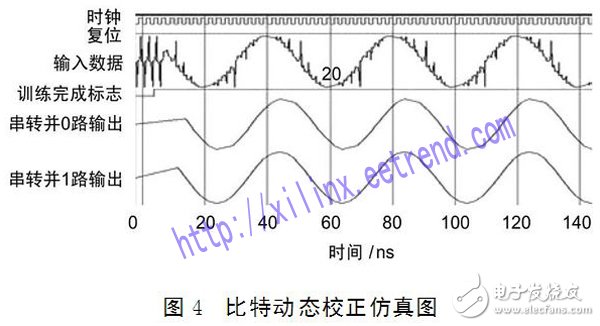

圖4為比特校正模式下，串轉并后2個通路輸出數據的仿真結果。測試時，用信號源產生正弦信號，送到高速AD去采樣得到320Mbps的高速數據信號進入FPGA，即是圖4中的輸入信號，很顯然，比特間存在較大延遲差異。校正模塊準備就緒后（即訓練完成標志變?yōu)楦唠娖剑?，立即開始輸入數據，從圖4中可以看出，經過比特校正后的輸出波形0路輸出和1路輸出比輸入數據光滑很多。與普通的數據傳輸模式相比較，波形有非常好的改善，克服了時序問題及邏輯和誤碼的問題，通過對比試驗證明了此方案的可行性。

4、結束語

上述提出了一種高速數據并行傳輸?shù)谋忍刈孕Ｕ椒?，充分利用了FPGA的高級SelectIO資源中的可編程輸入延遲單元進行比特校正，使數據的建立時間或保持時間能較好地滿足實際要求，解決了320Mbps、64bits并行總線高速數據并行傳輸?shù)碾y題。通過測試結果及分析可以發現，經過比特校正后，高速信號傳輸?shù)馁|(zhì)量得到了很大改善，能夠滿足實際的工程應用要求。目前這種技術已經在類似的高速數據傳輸項目中進行了廣泛應用，均取得了良好的效果，由此也證明了此方法的可靠性和可移植性。
