汽車制造商和他們的供應商正面臨著日益嚴格的燃油經濟性和尾氣排放控制要求。在近期發生的柴油發動機排放丑聞之前，這種情況就早已出現，只不過現在更加嚴格。

這導致汽車廠商需要更多、更復雜的后處理技術，而過去未采用后處理技術的車輛也需要安裝后處理系統。為了確保這類后處理系統能夠妥善工作，我們顯然需要更加復雜的動力系統控制。事實上，梅賽德斯從 2014 年起就已經開始為某些搭載汽油發動機的車型安裝微粒過濾器，例如 W222 S500。該公司表示，今后將隨著發動機的升級逐步擴大微粒過濾器的使用范圍。

與后處理技術的改進一樣，控制策略也正變得更加復雜，越來越多的廠商開始采用基于模型的控制而不是相對簡單的圖位控制技術。向基于模型的控制轉變通常意味著更高的處理要求。某些情況下可以使用特定的加速器 IP，但是更常見的方法是直接通過處理器內核為基于模型的控制提供支持。這就需要浮點支持；而為了確保高效執行，還有必要引入某些特定的數學運算來幫忙。

雖然電動汽車在全球汽車產量中所占的份額依然相對較小，但是毫無疑問，隨著排放指標的趨緊以及汽車廠商陸續推出更加高性價比和出色的產品，這個份額必將獲得顯著的增長。

研究公司Strategy Analytics的研究表明，各類電動汽車的產量在汽車總產量中所占的份額預計將從 2016 年的 5% 提高到 2023 年的 15%。

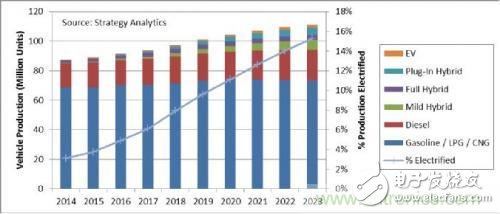

?按動力系統類型劃分的輕型汽車產量

混合動力汽車/電動汽車的總產量預計將從 2015 年的330 萬輛增長到 2020 年 1160 萬輛，復合年均增長率超過 28%。這個速度遠遠超過傳統動力汽車 1.6% 的年均增長率，也大大高于汽車總產量 3.3% 的年均增長率。預計到 2023 年，電動汽車的市場需求將進一步增長到 1700 萬輛以上。

電動汽車有很多不同的類型。按照它們的電動化程度，可以大致分為：

輕度混合動力汽車——電動機功率通常低于 15 kW，僅用于提供扭矩輔助而不具備純電力驅動功能。 在所有混合動力汽車類型中，這個類別的增速排名第二，2015 年到 2020 年的復合年均增長率達到 45%。這個增速在很大程度上有賴于 48V 技術的成功引進。這種 48V 輕度混合動力汽車預計將在歐洲市場獲得極大發展，因為各大汽車廠商正在積極開發性價比更高的汽油發動機來取代柴油發動機。

全混合動力汽車——電動機功率通常高于 30 kW，能夠在沒有內燃機協助的情況下獨立驅動汽車。 這類汽車配備的電池通常很小，因此純電動續航里程常常只有幾公里。這個類別的增速最慢，2015 年到 2020 年的復合年均增長率僅為 8%——但是仍然大大高于 3.3% 的整體市場增速。這個細分市場目前最受歡迎也最為成熟（例如豐田普銳斯），因此要繼續增長也較為困難。另外，有一部分需求將向插電式混合動力汽車轉移。

插電式混合動力汽車和全混合動力汽車類似，也配備功率強大的電動機，但是電池的尺寸大很多，并且可以使用外部電源充電，因此純電動續航里程也長很多。這類汽車提供了“一舉兩得”的方案：純電動續航里程可滿足日常通勤需求，而借助汽油發動機的續航里程（以及快速加油）則可實現長途旅行。這個類別的增速將最快，2015 年到 2020 年的復合年均增長將達到 54%。因此，插電式混合動力汽車的產量預計將在 2020 年超越全混合動力汽車。

純電動汽車并不搭載汽油或柴油發動機。這個類別的增速可以排到第三位，2015 年到 2020 年的復合年均增長將超過 34%，盡管目前的基數還非常小。若要實現預計增速，各大汽車廠商還需要推出新車型。未來一段時間內，成本和續航里程將繼續成為制約這類汽車推廣的因素。

?動力系統處理器是持續增長的巨大市場

動力系統版圖的改變，加上傳統動力汽車面臨的排放和油耗壓力，共同推進了人們對動力系統控制器以及嵌入式處理器的需求。同時，采用內燃機和電動機驅動的混合動力汽車需要對這兩套系統進行控制，還需要通過復雜的算法來決定兩個動力來源的功率輸出比例，以滿足駕駛員對于動態扭矩的需求。電池管理系統也需要對（通常為鋰離子）電池組的充電/放電和熱管理進行監督和控制。除此之外，插電式混合動力汽車和純電動汽車還需要配備車載充電器控制器，因此光是動力系統可能就需要6個 32 位微控制器。

即便是概念上較為簡單的純電動汽車，它的控制策略也可能非常復雜：電動機通常需要同時應對加速和減速的扭矩需求，因為這類汽車通常采用再生制動技術。

?某些車型還安裝多臺電動機來實現更高的性能水平。負責扭矩矢量控制和前/后扭矩分配的動態控制元件也需要得到管理和控制。

?除了所有這些性能要求，市場對功能安全的要求也越來越高。駕駛員對扭矩輸出的直接控制越來越少，因此必須確保電動機在任何條件下都能作出預判并安全響應。

另外，自 2011 年 ISO 26262 《道路車輛功能安全》標準發布以來，所有汽車應用領域?qū)δ馨踩闹匾暢潭纫沧兊迷絹碓礁摺ｊP(guān)于功能安全對動力系統的意義，電動汽車和混合動力汽車的電池管理系統可以作為一個例子。特斯拉電動汽車采用大型 90kWh 鋰電池組，它所攜帶的能量相當于 77 公斤 TNT 炸藥。雖然這個數字小于傳統動力汽車油箱內攜帶的能量，但是正確地進行電池的熱管理和充電管理（由電子控制單元負責）對于確保安全行駛來說的確至關重要。

半導體廠商需要在這方面提供支持，包括具體的產品設計特點（例如雙核鎖步、ECC 內存保護和總線）和設計流程（例如為 IEC 61508 / SIL 3、ISO 262626 / ASIL D 提供安全手冊和支持）。

動力系統控制需要克服的最后一個難題是控制的集中化趨勢。目前市場上的高端車型配備 100 多個獨立電子控制單元。在動力系統內部，為基本的內燃機控制、氣門控制（例如 BMW Valvetronic 系統）、變速箱控制以及混合動力汽車的牽引電動機/變頻器/電池配備獨立的控制器是常見的做法。不少汽車廠商開始尋求將多項控制功能整合到數量較少但是功能更強大的電子控制單元中，尤其是在豪華車市場。這類控制器可能是多處理器設備，每一個處理器可能配備多個內核并運行多個應用程序。運行多套操作系統并通過管理程序?qū)崿F(xiàn)任務虛擬化的能力將變得日益重要，不僅針對信息娛樂領域，也包括所有汽車應用領域。

在 2016 年 6 月舉行的路德維希堡汽車電子大會（Ludwigsburg ?Automobil Elektronik Kongress）上，與會者的演講和討論表明，BMW、梅賽德斯和奧迪都在追求未來汽車架構的集中化策略。這項任務顯然難度很大，要從高度分散直接跨越到高度集中也是不太可能的事。由此看來，所謂的“域控制器”架構類型將得到更加廣泛的采用。這種架構將汽車上單個域（例如動力系統）內的功能整合作為單個控制器來對待。

不久前，BMW 在一份關于推出自動駕駛汽車平臺的聲明中對這個趨勢可能產生的結果作出了預測。BMW 認為，這樣的汽車最終將只有兩個大型控制器：一個負責控制車輛，另一個負責控制信息娛樂平臺。這是一個長期趨勢，在 2020 年之前還不太可能對汽車市場造成什么影響。但是，半導體的投資周期很長，因此要滿足這些新的需求，現在就必須行動起來。

在這些不斷變化且嚴苛的要求推動下，到 2023 年，用于發動機控制應用程序的處理器市場規模預計將超過 10 億美元。這其中有大約 9% 的需求來自輕型汽車原裝應用程序。

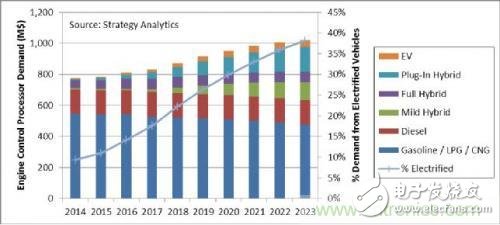

?發動機控制應用程序?qū)μ幚砥鞯男枨螅ò偃f美元）

在這些發動機控制應用程序當中，來自電動汽車動力系統的處理器需求增速遠遠高于傳統汽油和柴油動力汽車。如上圖所示，到 2023 年，超過 37% 的發動機控制處理器需求將來自電動汽車。這個比例明顯高于電動汽車 15% 的產量份額，因為不少電動汽車都是混合動力汽車，同時需要對汽油/柴油發動機和電動機/變頻器/電池進行控制。

到 2020 年，一輛普通的純汽油驅動汽車需要安裝價值約 7 美元的處理器來運行發動機控制應用程序。

如果是插電式混合動力汽車，那么發動機控制所需的處理器明顯價值更高，到 2020 年將超過 34 美元。

啟示

?目前的動力系統處理器大多采用專屬架構，但是已經有跡象表明未來將發生改變。所有為汽車產業服務的半導體廠商都面臨一個巨大的挑戰：如何投入巨額資金來升級現有的專屬架構，好讓它們繼續為下一代動力系統服務。需求總是在變化，何時/是否升級產品線將是決策的關鍵。如果能有一套現成的解決方案，既包括必要的安全特性，也提供安全相關應用程序的流程/文件，那么將極大程度地縮短新設計的上市時間。長期而言，隨著汽車控制的集中化程度越來越高，包括 BMW 在內的部分汽車廠商已經開始研究如何將所有重要的車輛動態控制系統集中到一個模塊當中。這個過程將伴隨自動化程度更高的汽車問世而得到完善。動力系統控制技術正在從數量眾多的分散式控制盒，向數量更少、功能更強大的控制設備轉變。在這個背景之下，從各自為政的專屬架構向統一的標準架構過渡似乎更有吸引力。
