      電子發燒友網>電子資料下載>通信網絡>基于JESD204B高速數據傳輸協議 通過DDC魔法乘以ADC的虛擬通道數

      基于JESD204B高速數據傳輸協議 通過DDC魔法乘以ADC的虛擬通道數

      2017-09-08 | rar | 1.25 MB | 次下載 | 免費

      資料介紹

      　　JESD204B是一種高速數據傳輸協議，采用8位/10位編碼和加擾技術，旨在確保足夠的信號完整性。針對JESD204B標準，總吞吐量變?yōu)樵诖嗽O置中，由于AD9250中沒有其他數字處理任務，所以JESD204B鏈路（JESD204B發射器）一目了然。對于JESD204B鏈路來說，通道A為轉換器“0”（M 0 ），而通道B為轉換器“1”（M 1 ），這就意味著“M”的值為2。此設置的總線路速率為通過使用JESD204B標準，以每通道12.5 Gpbs對四個高速串行通道上的數據吞吐量進行劃分。將其與LVDS接口（其中線路速率電容約為1 Gbps/通道）比較，芯片可能需要超過28對！

      　　快速查閱AD9680數據手冊可以發現，就連設置鏈路都要面對一大堆字母組合。早先的LVDS ADC比較易于實現，而新一代JESD204B ADC則稍微復雜一些。如果考慮到內部數字下變頻器（DDC）的設置，則會更加復雜。盡管如此，ADC設置主要取決于三個字母：L = 每條JESD204B鏈路的通道數M = 每條JESD204B鏈路的轉換器數F = 每條JESD204B鏈路中每幀數據的8位字節數就以AD9250為例，這是一款14位、250 MSPS JESD204B雙通道

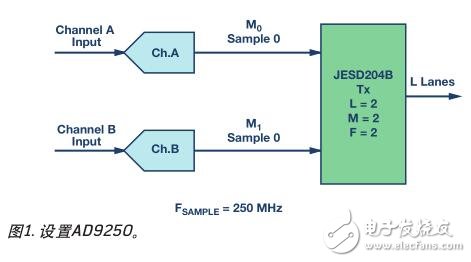

      　　模數轉換器。圖1顯示了AD9250采用默認設置的框圖。

      　　16 bits × 2 converter channels × × 1.25 Gbps = 50 Gbps

      　　基于JESD204B高速數據傳輸協議 通過DDC魔法乘以ADC的虛擬通道數

      數據傳輸 adc DDC JESD204B
