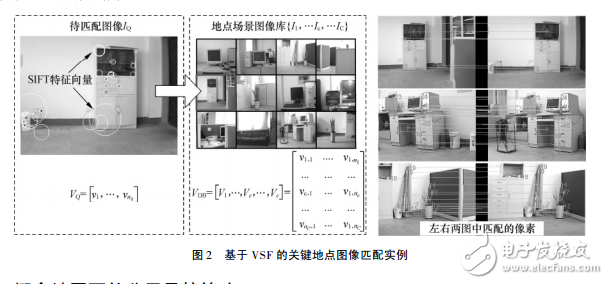

概念地圖既包含用于定義房間與物品及其相互關系的概念本體（ ontology） ，又能將實際傳感器觀測信息表達為這種抽象概念的實例化． 本文將概念地圖的知識表達分為術語知識（ T-Box ） 、空間知識（ SBox） 及用戶知識（ H-Box） 三個層次． 1． 1 術語、空間及用戶知識針對室內服務環境下的服務機器人導航問題，術語知識（ T-Box） 包含了機器人工作環境中典型的房間、走廊、物品等空間概念以及服務對象的概念，這些概念本體間的邏輯關系主要表現為區域與物品間的 “has-a”與“is-a”從屬關系． 對于室內環境下的 T-Box 概念知識，概念的邏輯關系可用謂詞公式描述以便查詢及推理． 例如辦公室概念 Office 是房間概念 Room 的一個子類，對應謂詞描述為 （ defconcept Office： is （ ： and Room （ （ ： at-least 2 occupant） ∧ （ ： some has-a OfficeObject） ） ） ） 空間知識（ S-Box） 描述了傳感器對環境的直接觀測量值及其空間相對位置關系． S-Box 采用三級描述． 最底層的視覺特征層描述了各種物體及地點的圖像特征，被視覺處理模塊利用以實現場景地點圖像識別． 中間的柵格層以獨立的區域為單位描述了機器人運動空間被障礙物占有的概率，直接對應機器人在局部柵格地圖坐標系中的 Monte Carlo 定位（ MCL） 及柵格路徑規劃． 最高層的符號層用節點表示柵格層與特征層中的各個實例，用邊表示房間與走廊的連接關系及物體與房間的從屬關系． 符號層是對空間及物品的符號化抽象，既能直接用于拓撲 Markov 定位及拓撲規劃，又充當 S-Box 與 T-Box 的接口． 傳感器觀測在 S-Box 符號層中實例化為實體，T-Box 中可查詢其相應的概念映射． 具體概率地圖采用基于機器人激光傳感器的 SLAM 算法［7］創建，地點的視覺特征由該位姿下所得圖像 SIFT 特征向量所描述．在與人共處的服務環境下，用戶知識（ H-Box） 具有與 S-Box 類似的三層結構與功能，對應視覺系統對服務對象（ 人） 的特征感知信息． 例如上半身衣著顏色統計分布、面部特征信息等．
