      電子發燒友網>電子資料下載>傳感與控制>ADIS16445/ADIS16448制定安裝遵循準則和其機械設計指南和示例

      ADIS16445/ADIS16448制定安裝遵循準則和其機械設計指南和示例

      2017-09-12 | rar | 未知 | 次下載 | 免費

      資料介紹

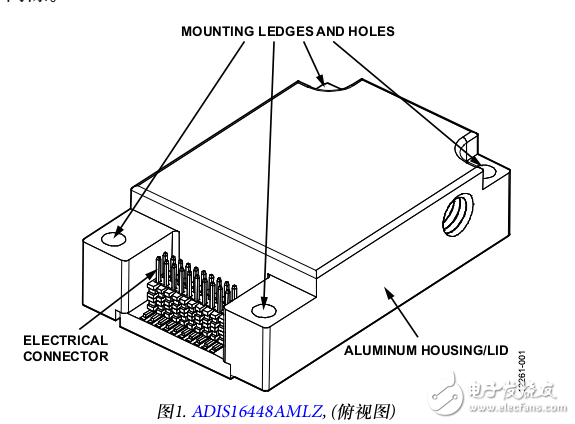

      　　ADIS16445和ADIS16448是薄型、完全校準的MEMS慣性測

      　　量單元（IMU）。圖1為IMU封裝的俯視圖，其中包括四個安

      　　裝孔，配備嵌入式安裝架，有助于控制附加硬件的整體高

      　　度。安裝孔為M2 × 0.4 mm或2至56個機械螺絲提供了足夠的

      　　間隙。
      ADIS16445/ADIS16448制定安裝遵循準則和其機械設計指南和示例

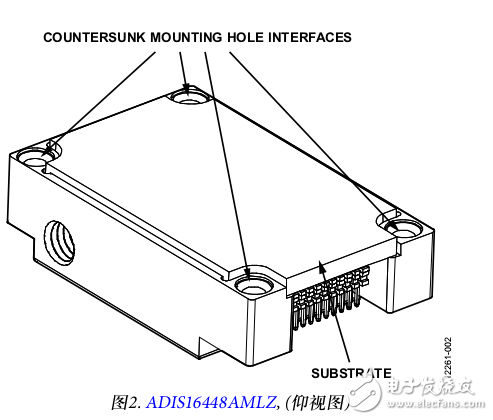

      　　圖2所示為該封裝的仰視圖。支撐內部傳感器的基板延伸

      　　到鋁質外殼底部以外。在底部，安裝孔有一個埋頭開口，

      　　以便在使用埋頭機械螺絲時，幫助減小安裝硬件高度。
      ADIS16445/ADIS16448制定安裝遵循準則和其機械設計指南和示例

      　　最佳操作規程

      　　為了維持陀螺儀的最佳偏置可重復性能，在為ADIS16445

      　　或ADIS16448制定安裝方法時，請遵循以下準則：

      　　? 將安裝力集中于機械螺絲所在點。

      　　? 避免直接對基板用力。

      　　? 避免將安裝壓力施加到封裝蓋上，與基板裸露一側相鄰

      　　的邊沿除外。

      　　? 對安裝硬件穩定施加28英尺盎司的安裝扭矩。

      　　? 避免對電氣連接器施加平移力。
